MREAL Configuration Toolの起動

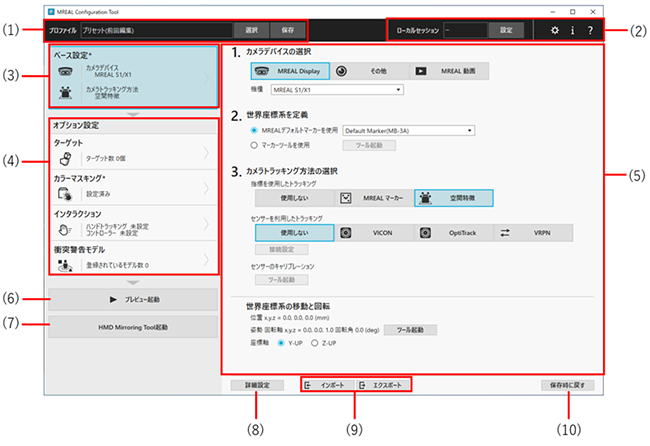

概要

• （1）プロファイル管理

  • ［プロファイル］には、適用中のプロファイル名が表示されます。
  • ［選択］では、使用するプロファイルの読み込みを行います。［保存］では設定内容をプロファイルとして保存します。詳しくは「プロファイルの保存と編集」を参照してください。

• （2）ツールメニュー

  • 「ツールメニュー」を参照してください。

• （3）ベース設定

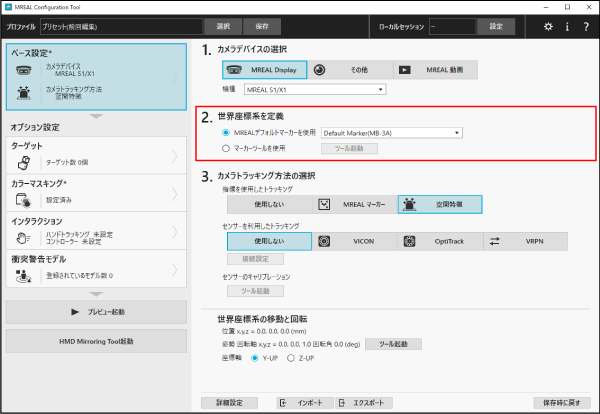

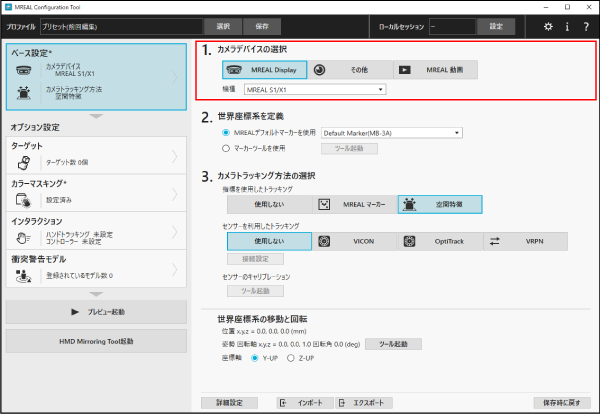

  • 「ベース設定／カメラデバイスの選択」、「ベース設定／世界座標系を定義」、「ベース設定／カメラトラッキング方法の選択」を参照してください。

• （4）オプション設定選択エリア

• （5）設定入力エリア

• （6）Preview Tool画面を表示します。

  • 詳しくは「Preview Tool画面について」を参照してください。

• （7）MREAL Displayの画面が外部モニターに表示されます。

  • 詳しくは「外部モニターでの表示」を参照してください。

• （8）設定入力エリアで選択した項目の詳細設定を行います。

• （9）設定項目に応じた内容のインポートとエクスポートを行います。

• （10）選択中のプロファイルの内容を、編集前の状態に戻します。

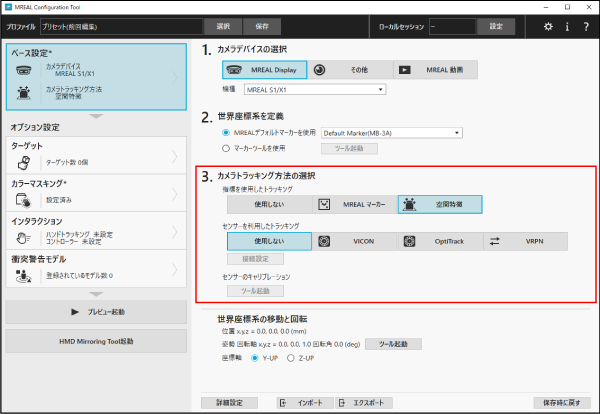

ベース設定／カメラトラッキング方法の選択

MREAL空間内でのMREAL体験者の動きを追尾（トラッキング）する方法（カメラトラッキング方法）を選びます。

• MREAL空間内にある物体や構造物などの特徴を利用してトラッキングするときは、［空間特徴］を選びます（）。
• MREALマーカー（マーカー）を使用してトラッキングするときは［MREAL マーカー］を選びます（）。
• 外部センサーを使用してトラッキングするときは、［センサーを利用したトラッキング］を選びます（）。

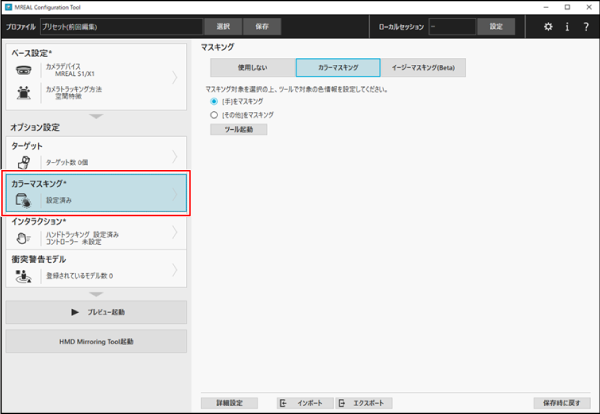

オプション設定／カラーマスキング設定画面

「カラーマスキング」とは、MREAL空間で表示される手や背景などに対して、位置関係が正しく表示されるようにするための画像処理です。詳しくは「カラーマスキングの設定」を参照してください。

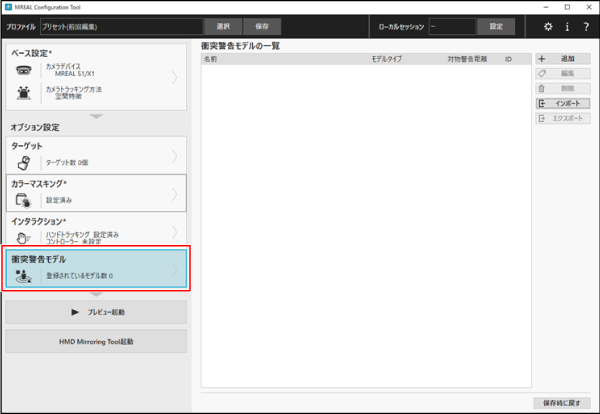

オプション設定／衝突警告モデル設定画面

MREAL空間の壁や机などの障害物に対して、MREAL体験者との衝突を防止するための警告表示を設定します。詳しくは「衝突警告モデルの設定」を参照してください。

ツールメニュー

• ［設定］
• ［］
• ［］
• ［］

［］

クリックすると、以下の画面が表示されます。

• ［ウィンドウ内にメッセージを表示］にチェックを入れると、MREAL映像の右上に各種メッセージが表示されるようになります。
• ［Engine-APIポート］の［設定］をクリックすると、MREALシステムの通信用ポート番号を設定する画面が表示されます。
• ［固定画像を表示］にチェックを入れると、MREAL映像の右上に固定画像が表示されます。
• ［警告マークを表示］にチェックを入れると、MREAL映像に警告マークが表示されるようになります。詳しくは「衝突警告モデルの設定」または「複数のユーザーでMREAL体験する（ローカルセッション）」を参照してください。［一定時間後に縮小表示］にチェックを入れると、表示された警告マークが、一定時間後に縮小表示されます。
• ［OpenXR ランタイム設定］で［実行］をクリックすると、MREAL Platform OpenXR Runtimeがアクティブになります。
• ［ログ設定］の［設定］をクリックすると、MREAL PlatformやOpenXRに関するログをエクスポートするための画面が表示されます。

［］

クリックすると、MREAL Configuration Toolのバージョン情報などが表示されます。［ライセンス認証ツール］をクリックすると、ライセンス認証作業に必要なLicense Management Toolが起動します（）。

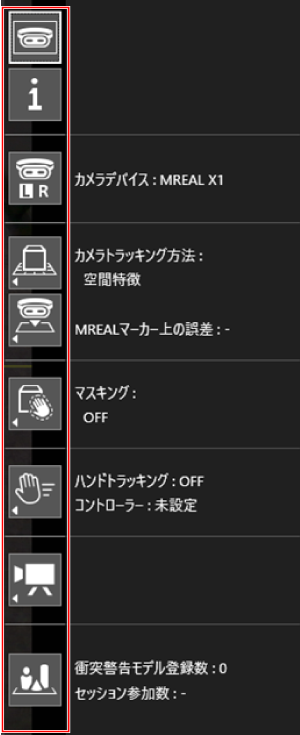

画面の構成

［］全画面表示

Preview Tool画面を全画面表示します。［Esc］ボタンを押すと元の表示に戻ります。

［］トラッキング確認CGサブメニュー表示

表示される3DCGで、カメラトラッキングの状態を確認できます。

［］トラッキングサブメニュー表示

カメラトラッキングに関する設定を行います。

［］マスキングサブメニュー表示

Hand Masking Tool画面を表示して、ハンドマスキング（手のマスキング）を行うことができます。手のマスキングについて、詳しくは「カラーマスキングの設定」を参照してください。

［］インタラクションサブメニュー表示

ハンドインタラクションに関する設定を行います。

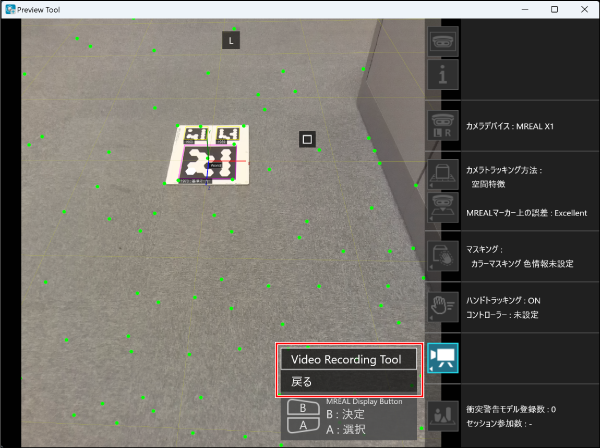

［］動画サブメニュー表示

Video Recording Tool画面が表示されます。詳しくは「MREAL動画を記録、再生する」を参照してください。

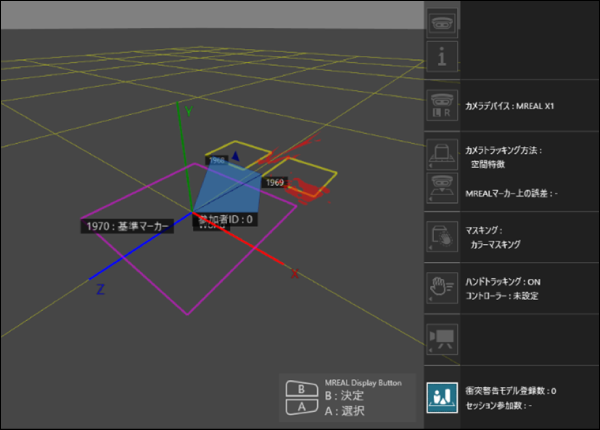

［］仮想空間モード切替

メインウィンドウ表示を仮想空間モードに切り換えます。

• 仮想空間モードでは、以下の要素が表示されます。

  • 世界座標系が設定されている位置
  • ターゲット座標系が設定されている位置
  • 衝突警告モデルが設定されている位置
  • MREAL体験者の位置と姿勢
  • 世界座標系が定義する床面（グリッドで表示）
• 視点移動はマウス操作で行います。

MREAL Displayのボタン操作について

Preview Tool画面の各メニューボタンの選択と決定、メニューボタンを選ぶと表示されるサブメニューの選択と決定は、MREAL Displayの〈A〉〈B〉ボタンでも操作することができます。〈A〉ボタンを押して項目を選び、〈B〉ボタンを押して決定します。

メッセージについて

以下のメッセージが表示されたときは、「対応方法」の操作を行ってください。
