Nomi delle parti
- (1) Ghiera di selezione
- (2)
/
/
5/pulsante bilanciamento del bianco/riproduzione di filmati/foto - (3)
Ghiera principale - (4) Pulsante di ripresa del filmato (superiore)/pulsante di scatto
- (5) Leva dello zoom
Durante lo scatto: W Grandangolo/T Teleobiettivo
Durante la riproduzione:
Indice/
Ingrandimento - (6)
/
/
4/pulsante multifunzione/invio immagini a smartphone - (7) Impugnatura (vano batteria)
- (8) Foro del cavo DC
- (9) Spia dell'autoscatto/luce ausiliaria AF
- (10) Innesto dell'obiettivo
- (11) Contatti
- (12)
/
/
6/pulsante streaming live/ricerca di immagini
- (13) Indice di innesto obiettivo RF
- (14) Sensore immagine
- (15) Spia di registrazione video
- (16) Attacco della cinghia
- (17) Pulsante di rilascio dell'obiettivo
- (18) Uscita aria
- (19) Copriterminale
- (20) Perno di blocco dell'obiettivo
- (21) REC Pulsante di ripresa del filmato (anteriore)
- (22) Protezione dell'attacco a slitta
- (23) Coperchio del corpo macchina
- (24)
Terminale cuffie - (25)
Terminale del telecomando - (26)
Terminale IN del microfono esterno - (27)
Terminale HDMI OUT - (28)
Terminale digitale
- (1) Slitta multifunzione
- (2) Microfono
- (3)
Simbolo piano focale - (4)
/
Selettore per modalità foto/video - (5)
/
/
7/pulsante modalità colore/classificazione - (6)
Pulsante Menu - (7) Altoparlante
- (8)
Multicontrollo (può anche essere premuto fino in fondo) - (9)
/
1/pulsante di attivazione AF
- (10)
Ghiera Quick Control 2 - (11) Attacco della cinghia
- (12)
/
Interruttore di accensione - (13)
/
3/pulsante blocco AE - (14) Attacco per treppiede
- (15)
/ 2/pulsante ingrandimento/riduzione - (16) Coperchio dello slot della scheda
- (17) Slot della scheda 2
- (18) Slot della scheda 1
- (1) Schermo
- (2) Spia di accesso
- (3) Ingresso aria
- (4) Attacco per treppiede
- (5) Numero di serie (numero corpo macchina)
- (6)
Pulsante impostazione - (7)
/
Ghiera Quick Control 1/tasti a croce - (8) Coperchio del vano batteria
- (9) Blocco del vano batteria
- (10)
Pulsante Info
- (11)
/ZEBRA Pulsante su/zebra - (12)
/
Pulsante sinistra/selezione del punto AF - (13)
Pulsante di riproduzione - (14)
Pulsante Quick Control - (15)
/PEAKING Pulsante destra/peaking - (16)
/AUDIO STATUS Pulsante giù/stato audio - (17)
/
Pulsante blocco multifunzione/elimina
Ghiera di selezione
La ghiera di selezione include la modalità della zona base e la modalità della zona creativa.
Nelle modalità della Zona base, la fotocamera determina le impostazioni ottimali per il soggetto o la scena. Nelle modalità della Zona creativa, si può scattare con l'esposizione e altre impostazioni preferite.

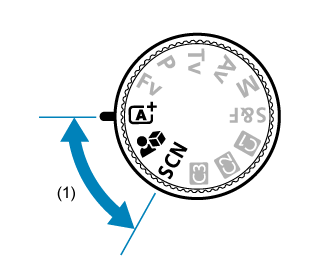

(1) Zona base

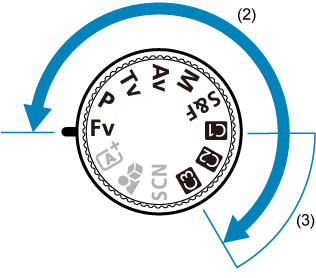

(2) Zona creativa / (3) Modalità di scatto personalizzata
Ghiera di selezione e modalità di scatto
| Ghiera di selezione | Modalità di scatto | ||
|---|---|---|---|
| Registrazione di filmati |
Scatto di foto |
||
| Zona base |  |
Filmato Scena smart auto | Scena smart auto |
 |
Filmato per demo macro | ||
|
Scena speciale |
|||
| Zona creativa | Fv | Esposizione automatica filmato | AE con priorità flessibile |
| P | Programma AE | ||
| Tv | AE con priorità dei tempi di scatto filmato | AE con priorità dei tempi di scatto | |
| Av | AE priorità diaframma filmato | AE priorità diaframma | |
| M | Esposizione manuale filmato | Esposizione manuale | |
 |
Filmato veloce/lento | Programma AE | |
|
Modalità di scatto personalizzata |
Modalità di scatto personalizzate | Modalità di scatto personalizzate | |
Carica batteria LC-E6
Carica batteria per batteria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Slot batteria
- (2) Spia di carica
- (3) Spina
Carica batteria LC-E6E
Carica batteria per batteria LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Spia di carica
- (2) Slot batteria
- (3) Cavo di alimentazione
- (4) Attacco per cavo di alimentazione

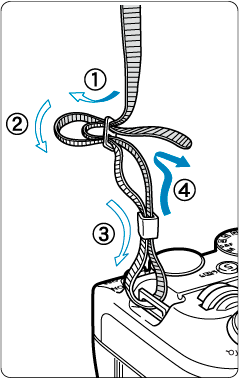

Inserimento della cinghia
Inserire l'attacco della cinghia nell'apposito attacco dal basso, quindi farlo passare attraverso la fibbia come mostrato. Tirare la cinghia per tenderla e accertarsi che non scivoli fuori dalla fibbia.
