Названия компонентов

  1. (1) Диск установки режима
  2. (2) Блокировка управления Кнопка блокировки управления
  3. (3) ISO Кнопка установки чувствительности ISO
  4. (4) Главный диск управления Главный диск управления
  5. (5) Многофункциональная Многофункциональная кнопка
  6. (6) Кнопка спуска затвора
  7. (7) Кнопка видеосъемки
  8. (8) Индикатор автоспуска/подсветка для автофокусировки
  9. (9) Датчик дистанционного управления
  10. (10) Ручка-держатель (отсек аккумулятора)
  11. (11) Отверстие для кабеля постоянного тока
  12. (12) Кнопка предварительного просмотра глубины резкости
  1. (13) Переключатель режима фокусировки
  2. (14) Контакты
  3. (15) Крепление объектива
  4. (16) Крышка многофункциональной площадки
  5. (17) Контакты синхронизации вспышки
  6. (18) Многофункциональная площадка
  7. (19) Микрофон
  8. (20) Индексная метка крепления объектива RF
  9. (21) Крепление ремня
  10. (22) Метка фокальной плоскости Метка фокальной плоскости
  11. (23) Датчик изображения
  12. (24) Кнопка разблокировки объектива
  13. (25) Штифт фиксации объектива
  14. (26) Крышка корпуса камеры
  1. (1) Окуляр видоискателя
  2. (2) Ручка диоптрийной регулировки
  3. (3) MENU Кнопка меню
  4. (4) Крышка разъемов
  5. (5) Диск быстрого управления Диск быстрого управления
  6. (6) Видеосъемка/Включение питания/Откл. питания Переключатель питания
  7. (7) Включение AF Кнопка включения AF
  8. (8) Джойстик Джойстик (можно также утопить его вниз)
  9. (9) INFO Кнопка информации
  10. (10) Индикатор обращения к карте
  1. (11) Быстрое управление/Установить Кнопка быстрого управления/установки настроек
  2. (12) Кнопки перемещения Кнопки перемещения
  3. (13) Удалить Кнопка удаления
  4. (14) Просмотр Кнопка просмотра
  5. (15) Датчик видоискателя
  6. (16) Входной разъем для внешнего микрофона Входной разъем для внешнего микрофона
  7. (17) Выходной мини-разъем HDMI Выходной микро-разъем HDMI
  8. (18) Разъем дистанционного управления Разъем дистанционного управления
  9. (19) Цифровой разъем Цифровой разъем
  10. (20) Разъем наушников Разъем наушников
  1. (1) Серийный номер (номер корпуса)
  2. (2) Штативное гнездо
  3. (3) Экран
  4. (4) Динамик
  5. (5) Фиксация AE Кнопка фиксации AE
  6. (6) Крепление ремня
  1. (7) Выбор точки AF/Увеличить или уменьшить / Кнопка выбора точки AF/увеличения/уменьшения
  2. (8) Крышка отсека карты памяти
  3. (9) Отсек карты памяти 1
  4. (10) Отсек карты памяти 2
  5. (11) Фиксатор крышки отсека аккумулятора
  6. (12) Крышка отсека аккумулятора

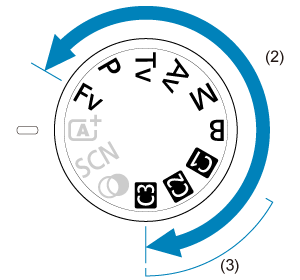

Диск установки режима

Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.

(1) Базовая зона

Достаточно нажать кнопку спуска затвора. Камера устанавливает настройки, соответствующие снимаемому объекту или сцене.

Интеллектуальный сценарный режим: Интеллект. сценар. pежим ()

Специальная сцена: Специальная сцена ()

Портрет Портрет Крупный план Крупный план
Групповое фото Групповое фото Еда Еда
Пейзаж Пейзаж Ночной портрет Ночной портрет
Панорамная съемка Панорамный снимок Съемка с рук ночью Съемка с рук ночью
Спорт Спорт HDR контрового света HDR контрового света
Дети Дети Бесшумный затвор Бесшумный спуск
Съемка с проводкой Съемка с проводкой

Художественные фильтры: Художественные фильтры ()

Зернистый Ч/Б Зернистый Ч/Б Эффект миниатюры Эффект миниатюры
Мягкий фокус Мягкий фокус HDR худож.станд. HDR худож.станд.
Эффект «Рыбий глаз» Эффект рыбьего глаза HDR худож. ярко HDR худож. ярко
Эффект Акварель Эффект Акварель HDR худож.масло HDR худож.масло
Эфф. игруш. камеры Эффект игруш. камеры HDR худож.рельеф HDR худож.рельеф

(2) Творческая зона

Эти режимы расширяют возможности управления камерой при съемке различных объектов.

Гибкий приоритет AE Fv: Гибкий приоритет AE
Программная AE P: Программная AE
AE с приоритетом выдержки Tv: AE с приоритетом выдержки
AE с приоритетом диафрагмы Av: AE с приоритетом диафрагмы
Ручная экспозиция M: Ручная экспозиция
Длительные ручные выдержки B: Длительные ручные выдержки

(3) Пользовательские режимы съемки

Можно назначить Гибкий приоритет AE, Программная AE, AE с приоритетом выдержки, AE с приоритетом диафрагмы, Ручная экспозиция, Ручная выдержка, функцию AF, функции меню и другие функции для Пользовательский режим съемки 1, Пользовательский режим съемки 2 или Пользовательский режим съемки 3 ().

Зарядное устройство LC-E6

Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Отсеки аккумулятора
  2. (2) Индикатор заряда аккумулятора
  3. (3) Вилка кабеля питания

Зарядное устройство LC-E6E

Зарядное устройство для аккумулятора LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Индикатор заряда аккумулятора
  2. (2) Отсек аккумулятора
  3. (3) Кабель питания
  4. (4) Гнездо кабеля питания

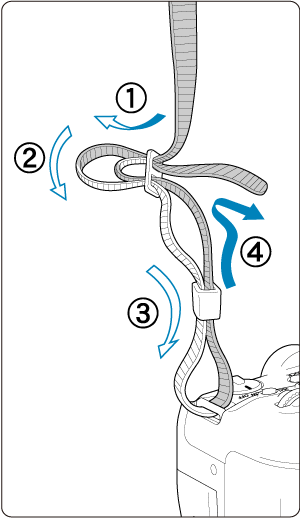

Закрепление ремня

Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
