Denumirea părţilor componente
- (1) Disc de selectare mod
- (2)
/
/
Buton 5/Balans de alb/Buton comutare redare Film-Fotografie - (3)
Rotiţă principală - (4) Buton filmare (sus)/buton declanşator
- (5) Buton zoom
În timpul înregistrării: W Unghi wide/T Telefoto
În timpul redării:
Index/
Mărire - (6)
/
/
Buton 4/multifuncţional/Trimitere img la smartphone - (7) Grip (Compartiment baterie)
- (8) Orificiul cablului DC
- (9) Lumină autodeclanşator/Transmit. fascicul asist. AF
- (10) Montură obiectiv
- (11) Contacte
- (12)
/
/
Buton 6/Live Streaming/Căutare imagine
- (13) Indicator pentru obiective cu montură RF
- (14) Senzor de imagine
- (15) Lampă de semnaliz
- (16) Suport curea
- (17) Buton pentru deblocare obiectiv
- (18) Ieşire aer
- (19) Capac terminal
- (20) Pin pentru blocare obiectiv
- (21) REC Buton filmare (partea din faţă)
- (22) Capac patină
- (23) Capac body
- (24)
Terminal căşti - (25)
Terminal telecomandă - (26)
Terminal IN microfon extern - (27)
Terminal HDMI OUT - (28)
Terminal digital
- (1) Patină multifuncţională
- (2) Microfon
- (3)
Semn plan focal - (4)
/
Comutator pentru fotografiere/filmare - (5)
/
/
Buton 7/mod culoare/evaluare - (6)
Buton Meniu - (7) Difuzor
- (8)
Multi-controller (poate fi apăsat drept) - (9)
/
Buton 1/Pornire AF
- (10)
Rotiţă comandă rapidă 2 - (11) Suport curea
- (12)
/
Buton alimentare - (13)
/
Buton 3/Blocare AE - (14) Suport pentru trepied
- (15)
/ Buton 2/mărire/micşorare - (16) Capac slot card
- (17) Slot card 2
- (18) Slot card 1
- (1) Ecran
- (2) Lampă acces
- (3) Intrare aer
- (4) Suport pentru trepied
- (5) Număr serie (număr aparat)
- (6)
Buton Set - (7)
/
Rotiţă comandă rapidă 1/tastele în cruce - (8) Capac compartiment baterii
- (9) Blocare capac compartiment baterii
- (10)
Buton info
- (11)
/ZEBRA Buton Sus/zebra - (12)
/
Buton stânga/selectare punct AF - (13)
Buton redare - (14)
Buton Comandă rapidă - (15)
/PEAKING Buton Dreapta/peaking - (16)
/AUDIO STATUS Buton Jos/audio status - (17)
/
Buton blocare funcţii multiple/ştergere
Disc de selectare mod
Discul pentru selectarea modului este împărţit în modurile din Zona de bază şi Zona creativă.
În modurile din zona de Bază, aparatul determină setările optime subiect sau scenă. În modurile din zona Creativă, puteţi înregistra filme cu setările preferate pentru expunere sau alte setări.

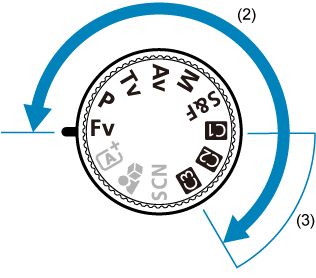

(1) Zonă de bază
(2) Zonă creativă / (3) Moduri fotografiere personalizate
Rotiţă mod înregistrare şi moduri de înregistrare
| Disc de selectare mod | Mod fotografiere | ||
|---|---|---|---|
| Înregistrare filme |
Fotografiere |
||
| Zonă de bază |  |
Scenă inteligentă automat filme | Scenă inteligentă automat |
 |
Filmare pentru demo prim-plan | ||
|
Scenă specială |
|||
| Zonă creativă | Fv | Film expunere automată | AE prioritate flexibilă |
| P | Program AE | ||
| Tv | AE prioritate timp de expunere film | AE prioritate timp de expunere | |
| Av | AE prioritate diafragmă film | AE prioritate diafragmă | |
| M | Film expunere manuală | Expunere manuală | |
 |
Filme Slow/fast motion | Program AE | |
|
Mod fotografiere personalizat |
Înregistrare personalizată filme | Fotografiere personalizată | |
Încărcător baterie LC-E6
Încărcător pentru baterii LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Slot baterii
- (2) Lumină încărcare
- (3) Conector alimentare
Încărcător baterie LC-E6E
Încărcător pentru baterii LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Lumină încărcare
- (2) Slot baterie
- (3) Cablu alimentare
- (4) Conector cablu alimentare

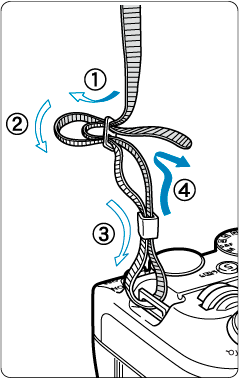

Ataşarea curelei
Petreceţi capătul curelei prin bucla suportului curelei aparatului de la bază, apoi treceţi capătul prin orificiu aşa cum este indicat. Întindeţi cureaua pentru a regla orice fel de joc şi asiguraţi-vă că aceasta nu se va slăbi din cataramă.
