Dalių pavadinimai

  1. (1) Režimo pasirinkimo ratukas
  2. (2) Daugiafunkcis užraktas Daugiafunkcinio užrakto mygtukas
  3. (3) Pagrindinis valdymo ratukas Pagrindinis valdymo ratukas
  4. (4) Daugiafunkcinis Daugiafunkcis mygtukas
  5. (5) Užrakto mygtukas
  6. (6) Filmavimo mygtukas
  7. (7) AF pagalbinio spindulio / raudonų akių efekto mažinimo / laikmačio / nuotolinio valdymo lemputė
  8. (8) Rankena
  9. (9) Lauko gylio peržiūros mygtukas
  10. (10) Fokusavimo režimo jungiklis
  11. (11) Kontaktai
  12. (12) Objektyvo apsodas
  13. (13) Įmontuota blykstė
  14. (14) Mikrofonas
  15. (15) Garsiakalbis
  1. (16) Židinio plokštumos žyma Židinio plokštumos žyma
  2. (17) Dirželio kilputė
  3. (18) RF objektyvo apsodo žyma
  4. (19) Vaizdo jutiklis
  5. (20) Objektyvo atleidimo mygtukas
  6. (21) Objektyvo fiksavimo kaištis
  7. (22) Jungčių dangtelis
  8. (23) HDMI miniatiūrinis išvadas HDMI mikroišvadas
  9. (24) Nuotolinio valdymo jungtis Nuotolinio valdymo jungtis
  10. (25) Skaitmeninis lizdas Skaitmeninis lizdas
  11. (26) Išorinio mikrofono ĮVADAS Išorinio mikrofono ĮVADAS
  12. (27) Dioptrijų nustatymo šliaužiklis
  13. (28) Trikojo lizdas
  14. (29) Kortelės / baterijų skyriaus dangtelis
  15. (30) Kortelės / baterijų skyriaus dangtelio užraktas
  16. (31) Serijos numeris (korpuso numeris)
  17. (32) Korpuso dangtelis
  18. (33) Jungties dangtelis
  1. (1) Blykstės sinchronizavimo kontaktai
  2. (2) Daugiafunkcė jungtis
  3. (3) Vaizdo ieškiklio okuliaras
  4. (4)MENU Meniu mygtukas
  5. (5) Ekranas
  6. (6) Sparčiojo valdymo ratukas Sparčiojo valdymo ratukas
  7. (7) Maitinimo įjungimas/Maitinimo išjungimas/ Maitinimo jungiklis
  8. (8) AF paleidimas AF paleidimo mygtukas
  9. (9) Daugiafunkcis valdiklis Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  10. (10) Vaizdo ieškiklio jutiklis
  11. (11) Anga NS kabeliui
  1. (12) INFO Informacijos mygtukas
  2. (13) Spartusis valdymas / nustatymas Sparčiojo valdymo / nustatymo mygtukas
  3. (14) // Į kairę / pavaros režimo / laikmačio pasirinkimo mygtukas
  4. (15) Mygtukas Į apačią/Trynimas Žemyn / ištrynimo mygtukas
  5. (16) Peržiūra Peržiūros mygtukas
  6. (17) AE fiksavimas AE fiksavimo mygtukas
  7. (18) /Didinimas arba mažinimas AF taško pasirinkimo / rodyklės / didinimo / mažinimo mygtukas
  8. (19) Mygtukas Į viršų/ISO Aukštyn / ISO jautrumo nustatymo mygtukas
  9. (20) / Į dešinę / blykstės mygtukas
  10. (21) Krypčių mygtukai Krypčių mygtukai
  11. (22) Prieigos lemputė

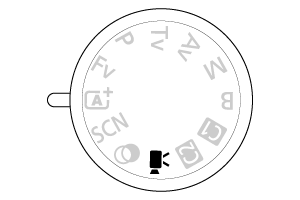

Režimo pasirinkimo ratukas

Režimo pasirinkimo ratukas yra padalintas į pagrindinės zonos ir kūrybinės zonos režimus.

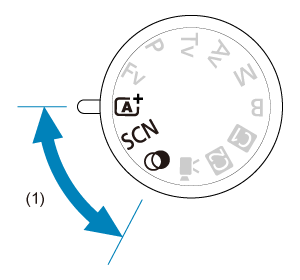

(1) Pagrindinė zona

Tereikia paspausti užrakto mygtuką. Fotoaparatas viską nustato pagal fotografuojamą objektą arba aplinką.

Išmanusis automatinis vaizdo režimas: Scene Intelligent Auto/Išmanusis automatinis vaizdo režimas ()

Ypatinga aplinka: Special scene/Ypatinga aplinka ()

Autoportretinė nuotrauka Self Portrait/Autoportretinė nuotrauka Panoraminis vaizdas Panning/Panoraminis vaizdas
Portretas Portrait/Portretas Stambus planas Close-up/Stambus planas
Lygi oda Smooth skin/Lygi oda Maistas Food/Maistas
Grupės nuotrauka Group Photo/Grupės nuotrauka Naktinis portretas Night Portrait/Naktinis portretas
Kraštovaizdis Landscape/Kraštovaizdis Naktinis vaizdas laikant fotoaparatą rankoje Handheld Night Scene/Naktinis vaizdas laikant fotoaparatą rankoje
Panoraminė nuotrauka Panoramic shot/Panoraminė nuotrauka HDR foninio apšvietimo valdymas HDRHDR Backlight Control/HDRHDR foninio apšvietimo valdymas
Sportas Sports/Sportas Tylusis užraktas Silent shutter/Tylusis užraktas
Vaikai Kids/Vaikai

Kūrybiniai filtrai: Creative filters/Kūrybiniai filtrai ()

Grūdėtas nespalvotas Grainy B/W/Grūdėtas nespalvotas Miniatiūros efektas Miniature effect/Miniatiūros efektas
Švelnus neryškumas Soft focus/Švelnus neryškumas HDR meninis standartinis HDRHDR art standard/HDRHDR meninis standartinis
„Fish-eye“ efektas Fish-eye effect/„Fish-eye“ efektas HDR meninis ryškus HDRHDR art vivid/HDRHDR meninis ryškus
Akvarelės efektas Water painting effect/Akvarelės efektas HDR meninis raiškus HDRHDR art bold/HDRHDR meninis raiškus
Žaislinio fotoaparato efektas Toy camera effect/Žaislinio fotoaparato efektas HDR meninis reljefiškas HDRHDR art embossed/HDRHDR meninis reljefiškas

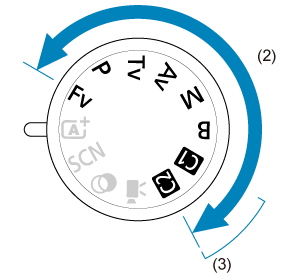

(2) Kūrybinė zona

Šie režimai suteikia daugiau galimybių valdyti fotoaparatą fotografuojant įvairius objektus.

AE su pirmenybe lankstumui Fv: AE su pirmenybe lankstumui
AE programa P: AE programa
AE su pirmenybe išlaikymui Tv: AE su pirmenybe išlaikymui
AE su pirmenybe diafragmai Av: AE su pirmenybe diafragmai
Rankinis eksponavimas M: Rankinis eksponavimas
Neribotas eksponavimas („Bulb“) B: Neribotas eksponavimas („Bulb“)

(3) Adaptuoto fotografavimo režimai

Režimus AE su pirmenybe lankstumui, AE programa, AE su pirmenybe išlaikymui, AE su pirmenybe diafragmai, Rankinis eksponavimas, Neribotas, AF veikimo režimą, meniu funkcijas ir kt. galite priskirti ratuko padėtims Adaptuotas fotografavimo režimas 1 arba Adaptuotas fotografavimo režimas 2 ().

(4) Filmų filmavimas

Įvairiems filmams filmuoti ().

Baterijų kroviklis LC-E17

Baterijų paketo LP-E17 kroviklis ().

  1. (1) Maitinimo kištukas
  2. (2) Įkrovimo lemputė
  3. (3) Visiškos įkrovos lemputė
  4. (4) Baterijų paketo lizdas

Baterijų kroviklis LC-E17E

Baterijų paketo LP-E17 kroviklis ().

  1. (1)Maitinimo kabelio lizdas
  2. (2)Įkrovimo lemputė
  3. (3)Visiškos įkrovos lemputė
  1. (4)Baterijų paketo lizdas
  2. (5)Maitinimo kabelis

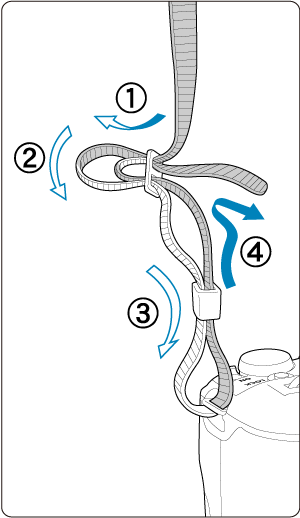

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
