A készülék részei

  1. (1) Módválasztó tárcsa
  2. (2) // 5/Fehéregyensúly/videó-fotó lejátszás gomb
  3. (3) Fő tárcsa
  4. (4) Videófelvétel gomb (felül)/exponálógomb
  5. (5) Zoom kar

    Felvételkészítés közben: W Nagylátószögű tartomány/T Telefotó

    Lejátszás közben: Index/ Nagyítás

  6. (6) // 4/Többfunkciós/képek küldése okostelefonra gomb
  7. (7) Markolat (akkumulátorrekesz)
  8. (8) Egyenáramú tápkábel nyílása
  9. (9) Önkioldólámpa/AF-segédfény
  10. (10) Objektívfoglalat
  11. (11) Érintkezők
  12. (12) // 6/Élő streamelés/képkeresés gomb
  1. (13) RF objektív illesztési jelzése
  2. (14) Képérzékelő
  3. (15) Felvételjelző lámpa
  4. (16) Pánt rögzítési pontja
  5. (17) Objektívkioldó gomb
  6. (18) Szellőzőnyílás
  7. (19) Csatlakozófedél
  8. (20) Objektívrögzítő csap
  9. (21) REC Videófelvétel gomb (elülső)
  10. (22) Papucsfedő
  11. (23) Vázsapka
  12. (24) Fejhallgató-csatlakozó
  13. (25) Távvezérlő-csatlakozó
  14. (26) Külső mikrofon bemeneti csatlakozója
  15. (27) HDMI kimeneti csatlakozó
  16. (28) Digitális csatlakozó
  1. (1) Többfunkciós papucs
  2. (2) Mikrofon
  3. (3) Fókuszsíkjel
  4. (4) / Állókép készítése/videófelvétel kapcsoló
  5. (5) // 7/Színmód/értékelés gomb
  6. (6) Menü gomb
  7. (7) Hangszóró
  8. (8) Többfunkciós vezérlő (megnyomva is használható)
  9. (9) / 1/AF indítógomb
  1. (10) 2. gyorsvezérlő tárcsa
  2. (11) Pánt rögzítési pontja
  3. (12) / Tápkapcsoló
  4. (13) / 3/AE-rögzítés gomb
  5. (14) Állványfoglalat
  6. (15)/ 2/nagyítás/kicsinyítés gomb
  7. (16) Kártyanyílás fedele
  8. (17) 2. kártyanyílás
  9. (18) 1. kártyanyílás
  1. (1) Képernyő
  2. (2) Elérésjelző fény
  3. (3) Beszívónyílás
  4. (4) Állványfoglalat
  5. (5) Sorozatszám (váz száma)
  6. (6) Beállítás gomb
  7. (7) / Gyorsvezérlő tárcsa 1/nyílgombok
  8. (8) Akkumulátorrekesz fedele
  9. (9) Akkumulátorrekesz fedelének zárja
  10. (10) Info gomb
  1. (11) /ZEBRA Fel/zebra gomb
  2. (12) / Bal/AF-pont-kiválasztó gomb
  3. (13) Lejátszás gomb
  4. (14) Gyorsvezérlés gomb
  5. (15) /PEAKING Jobb/kontúrkiemelés gomb
  6. (16) /AUDIO STATUS Le/audio állapot gomb
  7. (17) / Többfunkciós zárolás/törlés gombja

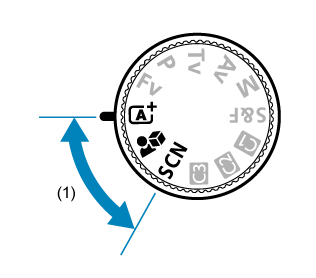

Módválasztó tárcsa

A módválasztó tárcsával választhat az Alap zóna módok és a Kreatív zóna módok közül.

Az Alap zóna módokban a fényképezőgép meghatározza a téma vagy a jelenet optimális beállításait. A Kreatív zóna módokban az Ön által preferált expozícióval vagy egyéb beállításokkal készíthet felvételeket.

(1) Alap zóna

(2) Kreatív zóna/(3) Egyedi fényképezési mód

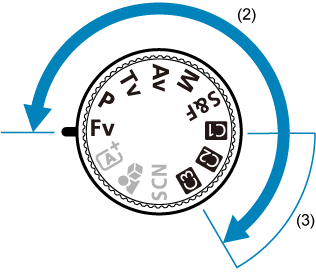

Módválasztó tárcsa és felvételkészítési mód

Módválasztó tárcsa Felvételi mód
Videók Videófelvétel Állóképek Állóképek rögzítése
Alap zóna Intelligens jelenetválasztó automatika Intelligens jelenetválasztó automatika videó Intelligens jelenetválasztó automatika
Videó közeli demókhoz Videó közeli demókhoz

Speciális jelenet

Speciális jelenet

Sima bőr videó

Videó IS üzemmód

HDR-videó

Portré

Sima bőr

Panorámafelvétel

Étel

Kézi éjszakai jelenet
Kreatív zóna Fv Videó automatikus expozícióval Rugalmas előválasztás AE
P Programautomatika
Tv Videó záridő-előválasztás AE Záridő-előválasztás AE
Av Videó rekesz-előválasztás AE Rekesz-előválasztás AE
M Videó kézi expozícióval Kézi expozíció
Lassított és gyorsított Lassított és gyorsított videók P: programautomatika

1. egyedi fényképezési mód2. egyedi fényképezési mód3. egyedi fényképezési mód

Egyedi fényképezési mód

 Egyedi fényképezési módok Egyedi fényképezési módok

LC-E6 akkumulátortöltő

Töltő az LP-E6P/LP-E6NH/LP-E6N/LP-E6 akkumulátoregységhez ().

  1. (1) Akkumulátornyílás
  2. (2) Töltésjelző lámpa
  1. (3) Tápcsatlakozó

LC-E6E akkumulátortöltő

Töltő az LP-E6P/LP-E6NH/LP-E6N/LP-E6 akkumulátoregységhez ().

  1. (1) Töltésjelző lámpa
  2. (2) Akkumulátornyílás
  1. (3) Tápkábel
  2. (4) Tápkábel-csatlakozó

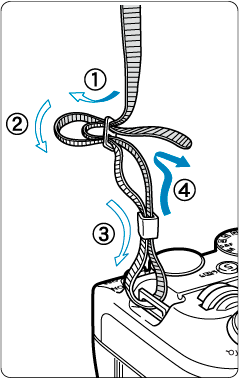

A pánt csatlakoztatása

Alulról vezesse át a pántot a pánt rögzítési pontján, majd bújtassa át csaton az ábrán látható módon. Húzza meg a pántot a holtjáték megszüntetéséhez, és ellenőrizze, hogy a pánt nem szabadul-e ki a csatból.
