שמות החלקים

חיבור הרצועה

(1) בורר מצבים
(2) תושבת הרצועה
(3) גלגל ראשי
(4) לחצן רב תכליתי
(5) כפתור הצילום
(6) לחצן צילום וידאו/ צפייה בווידאו ובתמונות
(7) מנורת טיימר עצמי/תאורת עזר ל-AF
(8) ידית (תא הסוללה)
(9) מגעים
(10) תושבת העדשה

(11) מגעים לסנכרון מבזק
(12) תושבת רב תכליתית
(13) סמן ההתקנה של עדשת RF
(14) מיקרופון
(15) תושבת הרצועה
(16) נורה אדומה
(17) חיישן תמונה
(18) לחצן שחרור העדשה
(19) פין נעילת העדשה
(20) מכסה התושבת
(21) כיסוי גוף המצלמה

(1) כיסוי עינית
(2) עינית
(3) ידית כוונון דיופטרי
(4) סימן מישור מוקד
(5) מכסה החיבורים
(6) חיבור מיקרופון חיצוני
(7) חיבור לאוזניות
(8) חיבור עבור שליטה מרחוק
(9) חיבור יציאת HDMI‏‏
(10) חיבור דיגיטלי
(11) חיישן עינית
(12) חוגת בקרה מהירה
(13) רמקול

(14) // מתג הפעלה
(15) לחצן התחלת AF
(16) לחצן מידע
(17) לחצני הכיוונים
(18) לחצן צפייה
(19) / לחצן נעילה רב תכליתי/מחיקה
(20) לחצן בקרה מהירה/הגדרה
(21) לחצן שמאלה
(22) לחצן למטה
(23) לחצן למעלה
(24) לחצן ימינה
(25) נורת גישה

(1) מסך
(2) לחצן התפריט
(3) מספר סידורי (מספר גוף)
(4) שקע לחצובה
(5) חור מיקום אביזר
(6) מכסה תא הסוללה
(7) מנעול מכסה תא הסוללה

(8) בקר מרובה (ניתן גם ללחוץ ישר פנימה)
(9) לחצן נעילת AE
(10) / לחצן בחירת נקודת AF/אינדקס/הגדלה/הקטנה
(11) מכסה חריץ הכרטיסים
(12) חריץ הכרטיסים
(13) כניסת כבל DC

בורר מצבים

בורר המצבים מחולק למצבי האזור הבסיסי והאזור היצירתי.

במצבי האזור הבסיסי, המצלמה קובעת הגדרות אופטימליות עבור הנושא או הסצנה. במצבי האזור היצירתי, ניתן לצלם עם החשיפה המועדפת עליך או עם הגדרות אחרות.

(1) האזור הבסיסי

(2) האזור היצירתי / (3) מצב צילום מותאם אישית

בורר מצבים ומצבי צילום

בורר מצבים		מצב צילום
בורר מצבים		צילום תמונות סטילס		הקלטת וידאו
האזור הבסיסי		צילום סצנה אוטומטי חכם		וידאו אוטומטי חכם סצנה
	סצנה מיוחדת	דיוקן	מעקב אופקי	סרטי וידאו עם אפקט עור חלק סרט וידאו להדגמות צילום מקרוב מצב Movie IS (ייצוב תמונה בסרט וידאו)
		אפקט עור חלק	צילום מקרוב
		תצלום קבוצתי	צילום מזון
		נוף	דיוקן לילי
		צילום פנורמי	סצנת לילה ללא חצובה
		ספורט	בקרת תאורה אחורית HDR
		ילדים	תריס שקט
האזור היצירתי	Fv	AE בעדיפות גמישה		הקלטת וידאו בחשיפה אוטומטית
	P	תכנות AE		הקלטת וידאו בחשיפה אוטומטית
	Tv	AE בעדיפות תריס		AE בעדיפות תריס (וידאו)
	Av	AE בעדיפות צמצם		AE בעדיפות צמצם (וידאו)
	M	חשיפה ידנית		חשיפה ידנית בווידאו
	B	חשיפה ארוכה		הקלטת וידאו בחשיפה אוטומטית
		תכנות AE		וידאו בהילוך איטי/מהיר
	מצב צילום מותאם אישית	מצבי צילום מותאמים אישית		מצבי צילום מותאמים אישית

מטען סוללות LC-E17 (נמכר בנפרד)

מטען למארז סוללה LP-E17 ().

(1) תקע חשמל
(2) נורת טעינה

(3) נורת טעינה מלאה
(4) חריץ הסוללה

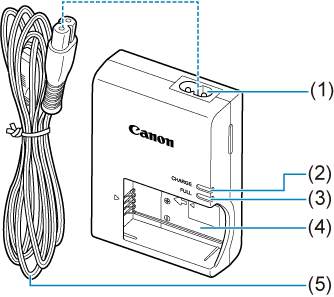

מטען סוללות LC-E17E (נמכר בנפרד)

מטען למארז סוללה LP-E17 ().

(1) שקע כבל חשמל
(2) נורת טעינה
(3) נורת טעינה מלאה

(4) חריץ הסוללה
(5) כבל חשמל

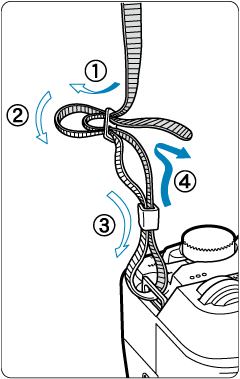

חיבור הרצועה

העבירו את קצה הרצועה דרך תושבת הרצועה מלמטה, ולאחר מכן העבירו אותה דרך אבזם הרצועה כפי שמוצג באיור. משכו את הרצועה כדי להדק חלקים רפויים ולוודא שהרצועה לא תשתחרר מהאבזם.
