שמות החלקים

חיבור הרצועה

(1) בורר מצבים
(2) // 5/איזון לבן/לחצן צפייה בווידאו ובתמונות
(3) גלגל ראשי
(4) כפתור צילום הווידאו (למעלה)/כפתור צילום
(5) ידית זום
במהלך הצילום: W זווית רחבה/T טלה

במהלך צפייה: אינדקס/ הגדלה
(6) // 4/לחצן רב תכליתי/שליחת תמונות לטלפון חכם
(7) ידית (תא הסוללה)
(8) כניסת כבל DC
(9) מנורת טיימר עצמי/תאורת עזר ל-AF
(10) תושבת העדשה
(11) מגעים
(12) // 6/לחצן שידור חי/חיפוש תמונות

(13) סמן ההתקנה של עדשת RF
(14) חיישן תמונה
(15) נורה אדומה
(16) תושבת הרצועה
(17) לחצן שחרור העדשה
(18) פתח אוורור
(19) מכסה החיבורים
(20) פין נעילת העדשה
(21) REC לחצן צילום הווידאו
(22) מכסה התושבת
(23) כיסוי גוף המצלמה
(24) חיבור לאוזניות
(25) חיבור עבור שליטה מרחוק
(26) חיבור מיקרופון חיצוני
(27) חיבור יציאת HDMI‏‏
(28) חיבור דיגיטלי

(1) תושבת רב תכליתית
(2) מיקרופון
(3) סימן מישור מוקד
(4) / מתג צילום תמונות סטילס/הקלטת וידאו
(5) // 7/לחצן מצב צבע/דירוג
(6) לחצן התפריט
(7) רמקול
(8) בקר מרובה (ניתן גם ללחוץ ישר פנימה)
(9) / 1/לחצן התחלת AF

(10) חוגת בקרה מהירה 2
(11) תושבת הרצועה
(12) / מתג הפעלה
(13) / 3/לחצן נעילת AE
(14) שקע לחצובה
(15)/ 2/לחצן הגדלה/הקטנה
(16) מכסה חריץ הכרטיסים
(17) חריץ כרטיסים 2
(18) חריץ הכרטיסים 1

(1) מסך
(2) נורת גישה
(3) פתח יניקה
(4) שקע לחצובה
(5) מספר סידורי (מספר גוף)
(6) לחצן הגדרה
(7) / חוגת בקרה מהירה 1/לחצני הכיוונים
(8) מכסה תא הסוללה
(9) מנעול מכסה תא הסוללה
(10) לחצן מידע

(11) /ZEBRA לחצן למעלה/Zebra
(12) / לחצן שמאלה/לחצן נקודת AF
(13) לחצן צפייה
(14) לחצן בקרה מהירה
(15) /PEAKING לחצן ימינה/שיא
(16) /AUDIO STATUS לחצן למטה/סטטוס שמע
(17) / לחצן נעילה רב תכליתי/מחיקה

בורר מצבים

בורר המצבים מחולק למצבי האזור הבסיסי והאזור היצירתי.

במצבי האזור הבסיסיי, המצלמה קובעת הגדרות אופטימליות עבור הנושא או הסצנה. במצבי האזור היצירתי, ניתן לצלם עם החשיפה המועדפת עליך או עם הגדרות אחרות.

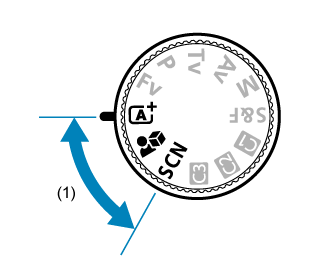

(1) האזור הבסיסי

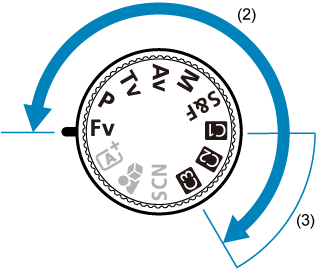

(2) האזור היצירתי / (3) מצב צילום מותאם אישית

בורר מצבים ומצבי צילום

בורר מצבים		מצב צילום
בורר מצבים		הקלטת וידאו	צילום תמונות סטילס
האזור הבסיסי		וידאו אוטומטי חכם סצנה	צילום סצנה אוטומטי חכם
		סרט וידאו להדגמות צילום מקרוב	צילום סצנה אוטומטי חכם
	סצנה מיוחדת	סרטי וידאו עם אפקט עור חלק מצב Movie IS (ייצוב תמונה בסרט וידאו) וידאו HDR	Portrait/דיוקן אפקט עור חלק צילום פנורמי Food/צילום מזון סצנת לילה ללא חצובה
האזור היצירתי	Fv	הקלטת וידאו בחשיפה אוטומטית	AE בעדיפות גמישה
	P	הקלטת וידאו בחשיפה אוטומטית	תכנות AE
	Tv	AE בעדיפות תריס (וידאו)	AE בעדיפות תריס
	Av	AE בעדיפות צמצם (וידאו)	AE בעדיפות צמצם
	M	חשיפה ידנית בווידאו	חשיפה ידנית
		וידאו בהילוך איטי/מהיר	תכנות AE
	מצב צילום מותאם אישית	מצבי צילום מותאמים אישית	מצבי צילום מותאמים אישית

מטען סוללות LC-E6

מטען למארז סוללה LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) חריץ הסוללה
(2) נורת טעינה

(3) תקע חשמל

מטען סוללות LC-E6E

מטען למארז סוללה LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) נורת טעינה
(2) חריץ הסוללה

(3) כבל חשמל
(4) שקע כבל חשמל

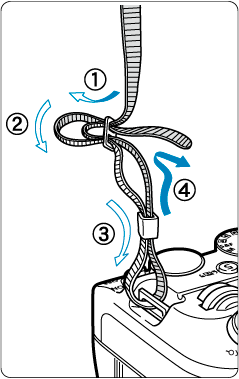

חיבור הרצועה

העבירו את קצה הרצועה דרך תושבת הרצועה מלמטה, ולאחר מכן העבירו אותה דרך אבזם הרצועה כפי שמוצג באיור. משכו את הרצועה כדי להדק חלקים רפויים ולוודא שהרצועה לא תשתחרר מהאבזם.
