Nom des pièces
- (1) Molette de sélection des modes
- (2)
/
/
Touche 5/balance des blancs/basculement entre lecture vidéo-photo - (3)
Molette principale - (4) Touche d'enregistrement vidéo (haut)/déclencheur
- (5) Commande de zoom
Pendant la prise de vue : W Grand angle/T Téléobjectif
Pendant la lecture :
Index/
Agrandir - (6)
/
/
Touche 4/multifonction/envoyer images à smartphone - (7) Poignée (Compartiment de la batterie)
- (8) Orifice du cordon CC
- (9) Voyant du retardateur/Faisceau d'assistance autofocus
- (10) Monture d'objectif
- (11) Contacts
- (12)
/
/
Touche 6/diffusion en direct/recherche d'images
- (13) Repère de montage pour objectifs RF
- (14) Capteur d'image
- (15) Lampe témoin
- (16) Œillet de courroie
- (17) Bouton de déverrouillage de l'objectif
- (18) Sortie d'air
- (19) Cache-connecteurs
- (20) Griffe de verrouillage d'objectif
- (21) REC Touche d'enregistrement vidéo (avant)
- (22) Cache-griffe
- (23) Bouchon du boîtier
- (24)
Connecteur pour casque - (25)
Récepteur de télécommande - (26)
Borne d'entrée pour microphone externe - (27)
Borne de sortie HDMI - (28)
Borne numérique
- (1) Griffe multi-fonction
- (2) Microphone
- (3)
Repère de plan focal - (4)
/
Sélecteur de prise de photos/d'enregistrement vidéo - (5)
/
/
Touche 7/mode de couleur/classement - (6)
Touche de menu - (7) Haut-parleur
- (8)
Multicontrôleur (peut également être enfoncé tout droit) - (9)
/
Touche 1/activation autofocus
- (10)
Molette de contrôle rapide 2 - (11) Œillet de courroie
- (12)
/
Commutateur d'alimentation - (13)
/
Touche 3/mémorisation d'exposition - (14) Filetage pour trépied
- (15)
/ Touche 2/agrandissement/réduction - (16) Couvercle du logement de la carte
- (17) Logement de la carte 2
- (18) Logement de la carte 1
- (1) Écran
- (2) Voyant d'accès
- (3) Entrée d'air
- (4) Filetage pour trépied
- (5) Numéro de série (numéro du boîtier)
- (6)
Touche SET - (7)
/
Molette de contrôle rapide 1/Touches directionnelles - (8) Couvercle du compartiment de la batterie
- (9) Verrouillage du couvercle du compartiment de la batterie
- (10)
Touche INFO
- (11)
/ZEBRA Touche haut/zébrures - (12)
/
Touche gauche/sélection du collimateur AF - (13)
Touche de lecture - (14)
Touche de contrôle rapide - (15)
/PEAKING Touche droite/repère - (16)
/AUDIO STATUS Touche bas/statut audio - (17)
/
Touche de verrouillage multifonction/effacement

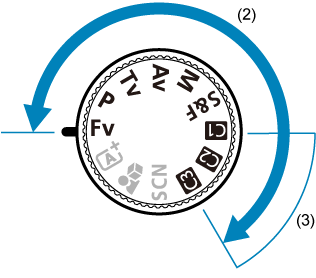

Molette de sélection des modes
La molette de sélection des modes est divisée entre les modes de la zone élémentaire et de la zone de création.
Dans les modes de la zone élémentaire, l'appareil photo détermine les réglages optimaux pour le sujet ou la scène. Dans les modes de la zone de création, vous pouvez photographier avec votre exposition préférée ou d'autres réglages.

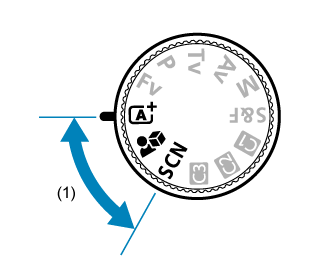

(1) Zone élémentaire
(2) Zone de création/(3) Mode de prise de vue personnalisée
Molette de sélection des modes et modes de prise de vue
| Molette de sélection des modes | Mode de prise de vue | ||
|---|---|---|---|
| Enregistrement vidéo |
Prise de photos |
||
| Zone élémentaire |  |
Vidéo avec scène intelligente auto | Scène intelligente auto |
 |
Vidéo pour démos en gros plan | ||
|
Scène spéciale |
|||
| Zone de création | Fv | Exposition vidéo automatique | Priorité flexible |
| P | Programme d'exposition automatique | ||
| Tv | Priorité vitesse pour la vidéo | Priorité à l'obturation | |
| Av | Priorité ouverture pour la vidéo | Priorité à l'ouverture | |
| M | Exposition vidéo manuelle | Exposition manuelle | |
 |
Vidéo au ralenti/en accéléré | Programme d'exposition automatique | |
|
Mode de prise de vue personnalisée |
Enregistrement vidéo personnalisé | Prise de vue personnalisée | |
Chargeur de batterie LC-E6
Chargeur pour batterie LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Logement de batterie
- (2) Voyant lumineux de charge
- (3) Fiche
Chargeur de batterie LC-E6E
Chargeur pour batterie LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Voyant lumineux de charge
- (2) Logement de batterie
- (3) Cordon d'alimentation
- (4) Prise pour le cordon d'alimentation

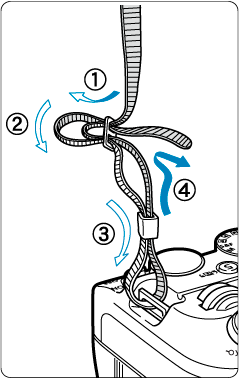

Fixation de la courroie
Passez l'extrémité de la courroie à travers l'œillet de courroie par le bas, puis faites-la passer dans la boucle de la courroie comme illustré. Tendez la courroie en tirant dessus et assurez-vous qu'elle est bien fixée.
