部件名称

  1. (1)电源按钮
  2. (2)模式转盘
  3. (3)短片拍摄按钮
  4. (4)变焦杆

    拍摄期间:W广角/T远摄

    回放期间:索引索引/放大放大

  5. (5)快门按钮
  6. (6)摄影指示灯
  7. (7)自动对焦辅助光/减轻红眼/自拍定时器/遥控指示灯
  8. (8)手柄
  9. (9)镜头
  10. (10)麦克风(立体声)
  1. (11)多功能靴
  2. (12)焦平面标记焦平面标记
  3. (13)腕带环
  4. (14)排气口
  5. (15)进气口
  6. (16)扬声器
  7. (17)控制环控制环
  8. (18)屏幕
  9. (19)存储卡/电池仓盖
  10. (20)存储卡/电池仓盖锁
  11. (21)三脚架安装孔
  12. (22)靴盖
  1. (1)排气口
  2. (2)静止图像拍摄/短片记录开关
  3. (3)腕带环
  4. (4)端子盖
  5. (5)序列号(机身编号)
  6. (6)自动曝光锁自动曝光锁按钮
  7. (7)上键/曝光补偿/删除上/曝光补偿/删除按钮
  8. (8)左键/自动对焦MF左/自动对焦/手动对焦按钮
  9. (9)控制转盘/十字键控制转盘/十字键
  10. (10)数据处理指示灯
  1. (11)回放回放按钮
  2. (12)多功能多功能按钮
  3. (13)速控/设置速控/设置按钮
  4. (14)右键/自拍/低速连拍右/自拍/驱动模式选择按钮
  5. (15)下键/信息下/信息按钮
  6. (16)菜单菜单按钮
  7. (17)麦克风外接麦克风输入端子
  8. (18)HDMIMicro HDMI端子
  9. (19)耳机端子耳机端子
  10. (20)数码端子数码端子

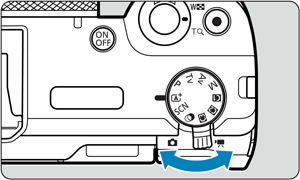

静止图像拍摄/短片记录开关

要进行静止图像拍摄,请将静止图像拍摄/短片记录开关置于<静止图像>;要进行短片记录,请将开关置于<短片>。

注意

  • 切换静止图像拍摄/短片记录开关后,请再次检查摄像机设置后再进行拍摄。

注意事项

  • 在静止图像拍摄期间,可通过按短片拍摄按钮来记录短片。

模式转盘

模式转盘分为基本拍摄区模式和创意拍摄区模式。

(1) 基本拍摄区

摄像机会进行各种相应设置以适应要拍摄的被摄体或场景()。

(2) 创意拍摄区

可以设置快门速度或光圈值并更改摄像机设置以进行拍摄()。

(3) 自定义拍摄模式

可将PTvAvM、自动对焦操作、菜单功能及更多功能设置分配至自定义拍摄模式1自定义拍摄模式2自定义拍摄模式3()。

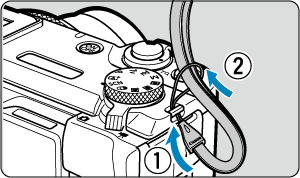

安装腕带

  1. 将随附的腕带安装至腕带安装部位。

    • 也可将腕带安装至左侧。

安装防风罩

  1. 关闭摄像机电源。

  2. 从摄像机的多功能靴上取下靴盖。

  3. 将防风罩安装到摄像机的多功能靴上。

注意

  • 安装防风罩时,请确保热靴不会夹到绒毛球。

注意事项

  • 如果防风罩绒毛球掉落,请按照如下方式安装。
  • 按图示方向安装防风罩,让白线(1)位于上方。

    按(2)所示方向将连接处插入绒毛球中。

    将突出部分(3)完全插入绒毛球孔中。

    将突出部分(4)留在绒毛球外。
