Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) // 5 / кнопка балансу білого / перемикання відтворення між відео і фото
(3) Головний диск
(4) Кнопка зйомки відео (верхня) / кнопка затвора
(5) Важіль масштабування
Під час зйомки: W ширококутне положення/T телефото

Під час відтворення: індексний режим / збільшення
(6) // 4 / багатофункціональна кнопка / кнопка надсилання зображень на смартфон
(7) Ручка-тримач (відсік акумулятора)
(8) Отвір для кабелю живлення постійного струму
(9) Індикатор таймера / лампа підсвічування АФ
(10) Байонет
(11) Контакти
(12) // 6 / кнопка прямої трансляції / пошуку зображень

(13) Позначка для кріплення об’єктива RF
(14) Сенсор зображення
(15) Індикатор зйомки
(16) Кріплення ременя
(17) Кнопка від’єднання об’єктива
(18) Випускний отвір
(19) Кришка блока роз’ємів
(20) Штифт фіксації об’єктива
(21) REC Кнопка зйомки відео (передня)
(22) Кришка роз’єму
(23) Кришка байонетного кріплення
(24) Роз’єм для підключення навушників
(25) Роз’єм дистанційного керування
(26) Гніздо для зовнішнього мікрофона
(27) Вихідний роз’єм HDMI
(28) Цифровий ввід (вивід)

(1) Багатофункціональний роз’єм
(2) Мікрофон
(3) Позначка фокальної площини
(4) / Перемикач фото- / відеозйомки
(5) // 7 / кнопка колірного режиму / оцінювання
(6) Кнопка меню
(7) Динамік
(8) Джойстик (можна також натискати безпосередньо кнопку)
(9) / 1 / кнопка ввімкнення АФ

(10) Диск швидкого керування 2
(11) Кріплення ременя
(12) / Перемикач живлення
(13) / 3 / кнопка фіксації АЕ
(14) Гніздо для штатива
(15)/ 2 / кнопка збільшення / зменшення
(16) Кришка гнізда для карти пам'яті
(17) Гніздо для карти пам’яті 2
(18) Гніздо для карти пам’яті 1

(1) Екран
(2) Індикатор доступу
(3) Впускний отвір
(4) Гніздо для штатива
(5) Серійний номер (номер корпусу)
(6) Кнопка SET
(7) / Диск швидкого керування 1 / клавіші зі стрілками
(8) Кришка відсіку акумулятора
(9) Фіксатор кришки відсіку акумулятора
(10) Кнопка відображення інформації

(11) /ZEBRA Кнопка «Вгору» / «зебра»
(12) / Кнопка «Ліворуч» / вибору точки АФ
(13) Кнопка відтворення
(14) Кнопка швидкого керування
(15) /PEAKING Кнопка «Праворуч» / виділення контурів
(16) /AUDIO STATUS Кнопка «Вниз» / статусу аудіо
(17) / Кнопка блокування функцій / видалення

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

У режимах основної зони камера визначає оптимальні параметри відповідно до об’єкта або сцени зйомки. У режимах творчої зони можна виконувати зйомку, самостійно встановлюючи експозицію та інші параметри.

(1) Основна зона

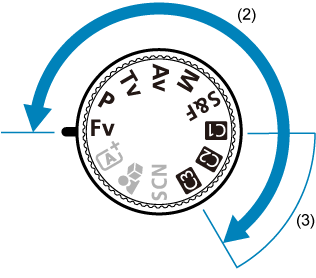

(2) Творча зона / (3) Користувацький режим зйомки

Диск вибору режиму й режими зйомки

Диск вибору режиму		Режим зйомки
Диск вибору режиму		Відеозйомка	Фотозйомка
Основна зона		Відео в режимі «Розумна автосцена»	Розумна автосцена
		Демонстраційне відео великим планом	Розумна автосцена
	Особлива сцена	Відео з ефектом «Гладка шкіра» Режим стабілізації відео Відео HDR	Портрет Гладка шкіра Панорамний знімок Їжа Ручна зйомка нічних сцен
Творча зона	Fv	Автоматична експозиція відео	Автоекспозиція з гнучким пріоритетом
	P	Автоматична експозиція відео	Програма АЕ
	Tv	АЕ з пріоритетом витримки для відео	АЕ з пріоритетом витримки
	Av	АЕ з пріоритетом діафрагми для відео	АЕ з пріоритетом діафрагми
	M	Ручна експозиція відео	Ручна експозиція
		Відео з повільним / швидким відтворенням	Програма АЕ
	Користувацький режим зйомки	Користувацький запис відео	Користувацька зйомка

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Гніздо для акумулятора
(2) Індикатор заряджання

(3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Індикатор заряджання
(2) Гніздо для акумулятора

(3) Кабель живлення
(4) Гніздо кабелю живлення

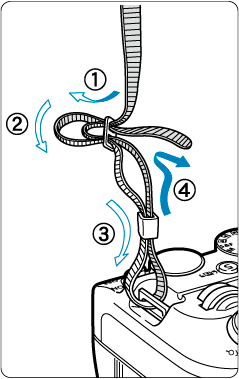

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
