Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) Диск
(3) Кнопка затвора
(4) Кнопка зйомки відео
(5) Позначка для кріплення об’єктива RF
(6) Сенсор зображення
(7) Рукоятка
(8) Контакти
(9) Байонет
(10) Вбудований спалах
(11) Мікрофон (монофонічний)
(12) Динамік
(13) Позначка фокальної площини

(14) Кріплення ременя
(15) Лампа підсвічування АФ / індикатор зменшення ефекту червоних очей / таймера / дистанційного керування
(16) Кришка блоку роз’ємів
(17) Кнопка від’єднання об’єктива
(18) Штифт фіксації об’єктива
(19) Гніздо для зовнішнього мікрофона
(20) Роз’єм пульта дистанційного керування
(21) Повзунок діоптрійного регулювання
(22) Гніздо для штатива
(23) Кришка відсіку карти / акумулятора
(24) Замок кришки відсіку карти / акумулятора
(25) Серійний номер (номер корпусу)
(26) Кришка байонетного кріплення

(1) Роз’єм синхронізації спалаху
(2) Наочник
(3) Окуляр видошукача
(4) Екран
(5) / Перемикач живлення
(6) Датчик видошукача
(7) Кришка блока роз’ємів
(8) Індикатор доступу
(9) Кнопка відображення інформації
(10) Кнопка швидкого керування / налаштування
(11) / Кнопка переміщення ліворуч / налаштування чутливості ISO

(12) // Кнопка переміщення вниз / вибору режиму спрацьовування затвора
(13) Кнопка відтворення
(14) / Кнопка фіксації АЕ / фіксації експозиції під час зйомки зі спалахом / збільшення
(15) / Кнопка вибору точки АФ / індексного режиму / зменшення
(16) // Кнопка переміщення вгору / корекції експозиції / видалення
(17) / Кнопка переміщення праворуч / спалаху
(18) Клавіші зі стрілками
(19) Кнопка меню
(20) Цифровий ввід (вивід)
(21) Вихідний мікро-роз’єм HDMI
(22) Отвір для кабелю живлення постійного струму

Диск вибору режиму

Функції на диску вибору режиму згруповано в режими основної зони, творчої зони й відеозйомки.

(1) Основна зона

Достатньо натиснути кнопку затвора. Камера встановлює параметри, які відповідають об’єкту або сцені.

: Розумна автосцена ()

: Гібрид. автом. ()

: Особлива сцена ()

	Портрет		Їжа
	Пейзаж		Нічний портрет
	Спорт		Ручна зйомка нічн.сцен
	Пан знімок		Керування освітл. HDR
	Макрозйомка		Режим без звуку

: Художні фільтри ()

	Зернисте ч/б зображення		Ефект мініатюри
	М’який фокус		Стандарт HDR
	Ефект Риб’яче око		Яскравий HDR
	Ефект "Акварель"		Олія HDR
	Ефект іграшкової камери		Рельєф HDR

(2) Творча зона

Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.

P	Програма АЕ
Tv	АЕ з пріоритетом витримки
Av	АЕ з пріоритетом діафрагми
M	Ручна експозиція

(3) Відеозйомка

Для різноманітних типів відеозйомки ().

Зарядний пристрій LC-E17

Зарядний пристрій для акумулятора LP-E17 ().

(1) Штепсельна вилка
(2) Індикатор заряджання
(3) Індикатор повного заряду
(4) Гніздо для акумулятора

Зарядний пристрій LC-E17E

Зарядний пристрій для акумулятора LP-E17 ().

(1)Гніздо кабелю живлення
(2)Індикатор заряджання
(3)Індикатор повного заряду

(4)Гніздо для акумулятора
(5)Кабель живлення

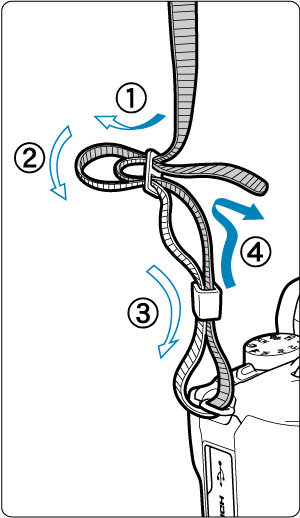

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
