Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) Кнопка блокування функцій
(3) Кнопка настроювання світлочутливості ISO
(4) Головний диск
(5) Багатофункціональна кнопка
(6) Кнопка затвора
(7) Кнопка відеозйомки
(8) Індикатор таймера / лампа підсвічування АФ
(9) Датчик дистанційного керування
(10) Рукоятка-тримач (відсік акумулятора)
(11) Гніздо для кабелю живлення постійного струму
(12) Кнопка попереднього перегляду глибини різкості

(13) Перемикач режимів фокусування
(14) Контакти
(15) Байонет
(16) Кришка роз’єму
(17) Контакти синхронізації спалаху
(18) Багатофункціональний роз’єм
(19) Мікрофон
(20) Позначка для кріплення об’єктива RF
(21) Кріплення ременя
(22) Позначка фокальної площини
(23) Сенсор зображення
(24) Кнопка від’єднання об’єктива
(25) Штифт фіксації об’єктива
(26) Кришка байонетного кріплення

(1) Окуляр видошукача
(2) Ручка діоптрійного регулювання
(3) Кнопка меню
(4) Кришка блока роз’ємів
(5) Диск швидкого керування
(6) // Перемикач живлення
(7) Кнопка ввімкнення АФ
(8) Джойстик (можна також натискати безпосередньо кнопку)
(9) Кнопка відображення інформації
(10) Індикатор доступу

(11) Кнопка швидкого управління/кнопка налаштувань
(12) Клавіші зі стрілками
(13) Кнопка видалення
(14) Кнопка відтворення
(15) Датчик видошукача
(16) Гніздо для зовнішнього мікрофона
(17) Вихідний мікророз’єм HDMI OUT
(18) Роз’єм пульта дистанційного керування
(19) Цифровий ввід (вивід)
(20) Роз’єм для підключення навушників

(1) Серійний номер (номер корпусу)
(2) Гніздо для штатива
(3) Екран
(4) Динамік
(5) Кнопка фіксації АЕ
(6) Кріплення ременя

(7) / Кнопка вибору точки АФ / кнопка збільшення/зменшення
(8) Кришка гнізда для карти пам’яті
(9) Гніздо для карти пам’яті 1
(10) Гніздо для карти пам’яті 2
(11) Фіксатор кришки відсіку акумулятора
(12) Кришка відсіку акумулятора

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

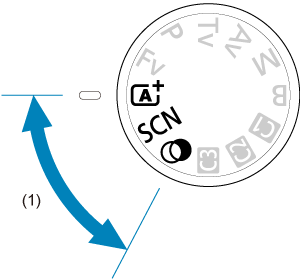

(1) Основна зона

Достатньо натиснути кнопку затвора. Камера встановлює параметри, які відповідають об’єкту або сцені.

: Розумна автосцена ()

: Особлива сцена ()

	Портрет		Макрозйомка
	Групова фотографія		Їжа
	Пейзаж		Нічний портрет
	Панорамний знімок		Ручна зйомка нічн.сцен
	Спорт		Керування освітл. HDR
	Діти		Затвор без звуку
	Пан знімок

: Художні фільтри ()

	Зернисте ч/б зображення		Ефект мініатюри
	М'який фокус		Стандарт HDR
	Ефект Риб’яче око		Яскравий HDR
	Ефект "Акварель"		Олія HDR
	Ефект іграшкової камери		Рельєф HDR

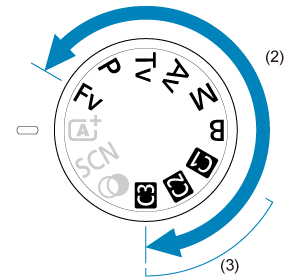

(2) Творча зона

Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.

	Fv: Автоекспозиція з гнучким пріоритетом
	P: Програма АЕ
	Tv: АЕ з пріоритетом витримки
	Av: АЕ з пріоритетом діафрагми
	M: Ручна експозиція
	B: Тривала експозиція (ручна витримка)

(3) Користувацькі режими зйомки

Для режимів , і () можна вказати параметри , , , , , , режим роботи АФ, функції меню тощо.

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Гнізда для акумуляторів
(2) Індикатор заряджання
(3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6NH/LP-E6N/LP-E6 ().

(1) Індикатор заряджання
(2) Гніздо для акумулятора
(3) Кабель живлення
(4) Гніздо кабелю живлення

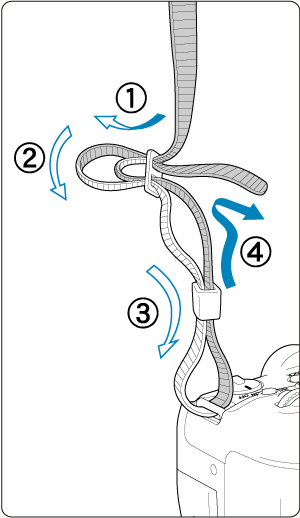

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
