การใช้กริปแบตเตอรี่

กริปแบตเตอรี่รุ่น BG-R10 เป็นอุปกรณ์เสริมสำหรับกล้องที่สามารถให้พลังงานกล้องด้วยแบตเตอรี่สองก้อน มีปุ่มและปุ่มหมุนสำหรับการถ่ายภาพแนวตั้ง

  1. ถอดฝาครอบขั้วสัมผัส

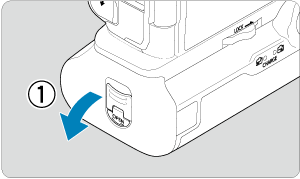

    • ถอดฝาครอบขั้วสัมผัส (1) และ (2) บนกริปแบตเตอรี่
    • ติดฝาครอบขั้วสัมผัสของกริปแบตเตอรี่ (1) เข้ากับ (2) เพื่อจัดเก็บ

  2. ถอดฝาครอบช่องใส่แบตเตอรี่

    • ปิดกล้องก่อนที่จะถอดแบตเตอรี่ออก
    • ถอดฝาครอบช่องใส่แบตเตอรี่ออกจากกล้อง
    • ติดฝาครอบเข้ากับกริปแบตเตอรี่
    • หากต้องการถอดฝาครอบ ให้เลื่อนสลักเพื่อปลดล็อค โดยทำตามขั้นตอนการติดในทางกลับกัน

  3. ติดตั้งและล็อคกริปแบตเตอรี่

    • ใส่กริปแบตเตอรี่ลงในกล้องและหมุนปุ่มปลดล็อคเพื่อให้ล็อคเข้าที่

  4. ถอดกลักแบตเตอรี่ออก

ข้อควรระวัง

  • เมื่อติดฝาครอบช่องใส่แบตเตอรี่เข้ากับตัวกล้องอีกครั้ง ให้ติดแบบเปิดออกอย่างน้อย 90°
  • อย่าสัมผัสขั้วไฟฟ้าของกล้องหรือกริปแบตเตอรี่

การใส่แบตเตอรี่

  1. ใส่แบตเตอรี่

    • ใส่แบตเตอรี่ตามที่แสดง
    • กรณีที่ใช้แบตเตอรี่เพียงอันเดียว จะสามารถใส่เข้าในตำแหน่งใดตำแหน่งหนึ่งก็ได้
    • เพื่อป้องกันไม่ให้เกิดปัญหากับแบตเตอรี่ ใส่แบตเตอรี่ตามทิศทางของลูกศรที่แสดงจนล็อคเข้าที่
    • หากต้องการถอดแบตเตอรี่ ให้กดสลักของกลักแบตเตอรี่ตามทิศทางของลูกศร

  2. ใส่กลักแบตเตอรี่

    • เสียบกลักแบตเตอรี่ลงไปจนสุดช่องแบตเตอรี่ เพื่อป้องกันความเสียหาย

ข้อควรระวัง

  • เมื่อใส่แบตเตอรี่ โปรดตรวจสอบให้แน่ใจว่าขั้วไฟฟ้าสะอาด เช็ดทำความสะอาดคราบสกปรกบนขั้วไฟฟ้าด้วยผ้านุ่ม
  • ใส่แบตเตอรี่หลังจากที่ติดตั้งกริปแบตเตอรี่เข้ากับกล้อง หากติดตั้งกริปแบตเตอรี่ที่ใส่แบตเตอรี่ไว้แล้วเข้ากับกล้อง อาจทำให้การแสดงผลการตรวจสอบแบตเตอรี่ไม่ถูกต้อง
  • ก่อนที่จะถอดกริปแบตเตอรี่ออก ให้ปิดกล้องและถอดแบตเตอรี่ออกก่อน
  • ติดฝาครอบป้องกันขั้วไฟฟ้าของกล้องและกริปแบตเตอรี่กลับเข้าที่หลังจากถอดกริปแบตเตอรี่ออก หากจะไม่มีการใช้งานกริปแบตเตอรี่เป็นระยะเวลาหนึ่ง ให้ถอดแบตเตอรี่ออก
  • หากมีข้อความแสดงข้อผิดพลาดการสื่อสารกับแบตเตอรี่แสดงขึ้นเมื่อติดตั้งกริปแบตเตอรี่ ให้ทำตามคำแนะนำในข้อความ หากกล้องขาดพลังงาน ให้ใส่กลักแบตเตอรี่ใหม่และเปิดกล้องใหม่อีกครั้ง

การใช้พลังงานจากปลั๊กไฟภายในบ้าน

  1. ใส่อุปกรณ์ต่อไฟ DC

    • ใส่อุปกรณ์ต่อไฟ DC รุ่น DR-E6 (แยกจำหน่าย) ในทางเดียวกับแบตเตอรี่
    • สอดสายอุปกรณ์ต่อไฟ DC ผ่านตามทางช่องใส่แบตเตอรี่ให้เข้าร่องสายไฟ
    • เสียบกลักแบตเตอรี่ลงไปจนสุดช่องแบตเตอรี่ เพื่อป้องกันความเสียหาย

  2. ใส่กลักแบตเตอรี่

    • นำทางปลายสายไฟหลุดออกจากรูสายไฟ

  3. เชื่อมต่ออุปกรณ์ต่อไฟ DC เข้ากับอะแดปเตอร์ AC

    • เสียบปลั๊กอุปกรณ์ต่อไฟ DC เข้ากับหัวต่อของอะแดปเตอร์ AC รุ่น AC-E6N (แยกจำหน่าย) จนสุด

  4. เสียบสายไฟ

    • เชื่อมต่อสายไฟเข้ากับอะแดปเตอร์ไฟฟ้า AC และเสียบปลั๊กไฟเข้ากับเต้ารับ

ข้อควรระวัง

  • ขณะที่กล้องเปิดอยู่ อย่าเสียบหรือถอดสายไฟหรือหัวต่อ และอย่าถอดกลักแบตเตอรี่ออก
  • หลีกเลี่ยงไม่ให้สายอุปกรณ์ต่อไฟ DC ติดอยู่ระหว่างกริปแบตเตอรี่และกลักแบตเตอรี่

การทำงานของปุ่มและปุ่มหมุน

  • ในการใช้งานปุ่มและปุ่มหมุนต่างๆ ให้หมุนสวิตช์เปิด/ปิดบนกริปแนวตั้ง (4) ไปที่ ON
  • ปุ่มกดและปุ่มหมุนมีการทำงานเหมือนปุ่มกดและปุ่มหมุนบนตัวกล้อง
  1. (1) ปุ่มชัตเตอร์
  2. (2) หลายหน้าที่ ปุ่มหลายหน้าที่
  3. (3) ปุ่มหมุนหลัก ปุ่มหมุนหลัก
  4. (4) สวิตช์เปิด/ปิดบนกริปแนวตั้ง
  5. (5) ปุ่มอเนกประสงค์ ปุ่มอเนกประสงค์
  1. (6) ขยายหรือย่อ ปุ่มขยาย/ย่อ
  2. (7) เลือกจุด AF ปุ่มเลือกจุด AF
  3. (8) ล็อค AE ปุ่มล็อค AE/ล็อคแฟลช FE
  4. (9) เริ่ม AF ปุ่มเริ่ม AF
  5. (10) ปุ่มหมุนควบคุมทันใจ 2 ปุ่มหมุนควบคุมทันใจ 2

การใช้อะแดปเตอร์ไฟฟ้า USB เพื่อชาร์จ/ให้พลังงานกล้อง

เมื่อใช้งานอะแดปเตอร์ไฟฟ้า USB รุ่น PD-E1 คุณสามารถชาร์จแบตเตอรี่แพ็ครุ่น LP-E6NH หรือ LP-E6N ได้โดยไม่ต้องถอดออกจากกริปแบตเตอรี่ นอกจากนี้กล้องยังสามารถได้รับพลังงาน

ข้อควรระวัง

  • LP-E6NH และ LP-E6N สามารถชาร์จพร้อมกันได้
  • ไม่เช่นนั้น คุณสามารถชาร์จแบตเตอรี่ LP-E6NH หรือ LP-E6N ครั้งละหนึ่งก้อน
  • LP-E6 ไม่สามารถชาร์จได้ด้วยวิธีนี้ จะไม่มีการชาร์จแบตเตอรี่หากติดตั้ง LP-E6NH หรือ LP-E6N พร้อมกันกับ LP-E6
  • แบตเตอรี่จะไม่ได้รับการชาร์จหากใส่ LP-E6NH หรือ LP-E6N เมื่อเชื่อมต่ออุปกรณ์ต่อไฟ DC รุ่น DR-E6
  • การชาร์จจะหยุดลงหากมีการใช้งานกล้อง
  • เมื่อแบตเตอรี่หมด อะแดปเตอร์จะทำการชาร์จ ในกรณีนี้ ไม่มีการให้พลังงานกับกล้อง

การชาร์จ

  1. เชื่อมต่ออะแดปเตอร์ไฟฟ้า USB

    • ในขณะที่ปรับสวิตช์เปิด/ปิดกล้องไปที่ ปิดเครื่อง ให้เสียบปลั๊กอะแดปเตอร์ไฟฟ้า USB เข้าไปในช่องสัญญาณดิจิตอลของกล้องจนสุด

  2. ชาร์จแบตเตอรี่

    • เชื่อมต่อสายไฟเข้ากับอะแดปเตอร์ไฟฟ้า USB และเสียบปลายสายอีกด้านเข้ากับเต้าเสียบปลั๊กไฟ
    • การชาร์จจะเริ่มต้นขึ้นและไฟแสดงสถานะขณะชาร์จจะสว่างขึ้น
    • [กำลังชาร์จ] จะแสดงขึ้นบนแผง LCD
    • เมื่อชาร์จแบตเตอรี่เสร็จ ไฟแสดงสถานะขณะชาร์จจะดับไป

การให้พลังงาน

ในการให้พลังงานกล้องโดยไม่ทำการชาร์จแบตเตอรี่ ให้ปรับสวิตช์เปิด/ปิดกล้องไปที่ เปิดเครื่อง

[การให้พลังงาน] จะแสดงบนแผง LCD และหน้าจอในขณะที่เปิดกล้อง

หากต้องการเปลี่ยนจากการให้พลังงานกล้องเป็นการชาร์จ ให้ปรับสวิตช์เปิด/ปิดกล้องไปที่ ปิดเครื่อง

ข้อควรระวัง

  • เพื่อปกป้องและรักษาแบตเตอรี่แพ็คให้อยู่ในสภาพที่เหมาะสม อย่าชาร์จแบตเตอรี่อย่างต่อเนื่องนานเกิน 24 ชั่วโมง
  • หากไฟแสดงสถานะการชาร์จไม่ติดสว่างหรือเกิดปัญหาขึ้นในระหว่างการชาร์จ (บ่งบอกโดยไฟแสดงสถานะการชาร์จกะพริบ) ให้ถอดปลั๊กสายไฟ ถอดแบตเตอรี่ออกแล้วใส่ใหม่ และรอสักครู่ก่อนเสียบปลั๊กอีกครั้ง หากปัญหายังคงมีอยู่ ให้นำกล้องไปยังศูนย์บริการแคนนอนใกล้บ้าน
  • ระยะเวลาการชาร์จและปริมาณการชาร์จจะต่างกันไปขึ้นอยู่กับอุณหภูมิแวดล้อมและประจุที่เหลืออยู่
  • เพื่อความปลอดภัย ควรชาร์จในที่อุณหภูมิต่ำซึ่งจะใช้เวลานานขึ้น
  • ระดับแบตเตอรี่ที่เหลืออยู่อาจลดลงเมื่อให้พลังงานกับกล้อง เพื่อไม่ให้พลังงานแบตเตอรี่หมดลงเมื่อถ่ายภาพเป็นระยะตามปกติ ให้ใช้แบตเตอรี่ที่ชาร์จเต็มแล้ว
