部件名稱

安裝相機帶

(1) 模式轉盤
(2)// 5/白平衡/短片-相片播放切換按鈕
(3) 主轉盤
(4) 短片拍攝按鈕(上方)/快門按鈕
(5)變焦桿
拍攝時：W廣角/T遠攝

播放時：索引/放大
(6)// 4/多功能/發送影像至智能手機按鈕
(7) 手柄(電池倉)
(8) 直流電連接器電源線插孔
(9) 自拍指示燈/自動對焦輔助光
(10) 鏡頭接環
(11) 接點
(12)// 6/直播/影像搜尋按鈕

(13) RF鏡頭安裝標誌
(14) 影像感應器
(15) 攝錄指示燈
(16) 相機帶環
(17) 鏡頭釋放按鈕
(18) 排氣孔
(19) 端子蓋
(20) 鏡頭固定鎖
(21) REC短片拍攝按鈕(正面)
(22) 多功能靴蓋
(23) 機身蓋
(24) 耳機端子
(25) 遙控端子
(26) 外接麥克風輸入端子
(27) HDMI輸出端子
(28) 數碼端子

(1) 多功能靴
(2) 麥克風
(3) 焦平面標記
(4) /靜止影像拍攝/短片記錄開關
(5) //7/色彩模式/分級按鈕
(6) 選單按鈕
(7) 揚聲器
(8) 多功能控制器(也可以直接按下)
(9) /1/自動對焦啟動按鈕

(10) 速控轉盤2
(11) 相機帶環
(12) /電源開關
(13) /3/自動曝光鎖按鈕
(14) 三腳架插孔
(15)/ 2/放大/縮小按鈕
(16) 記憶卡插槽蓋
(17) 記憶卡插槽2
(18) 記憶卡插槽1

(1) 螢幕
(2) 資料處理指示燈
(3) 進氣孔
(4) 三腳架插孔
(5) 序號(機身編號)
(6) 設定按鈕
(7) /速控轉盤1/十字鍵
(8) 電池倉蓋
(9) 電池倉蓋鎖
(10) 資訊按鈕

(11) /ZEBRA上/斑馬條紋按鈕
(12) /左/自動對焦點選擇按鈕
(13) 播放按鈕
(14) 速控按鈕
(15) /PEAKING右/峰值按鈕
(16) /音訊狀態下/音訊狀態按鈕
(17) /多功能鎖/刪除按鈕

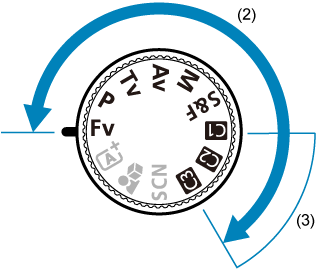

模式轉盤

模式轉盤分為基本拍攝區模式和創意拍攝區模式。

在基本拍攝區模式下，相機會確定主體或場景的最佳設定。在創意拍攝區模式下，您可以使用偏好的曝光或其他設定進行拍攝。

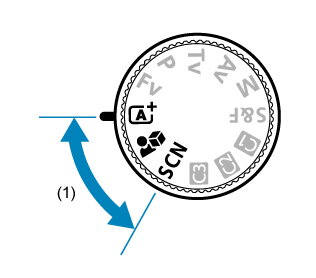

(1) 基本拍攝區

(2) 創意拍攝區/(3) 自訂拍攝模式

模式轉盤和拍攝模式

模式轉盤		拍攝模式
模式轉盤		短片記錄	靜止影像拍攝
基本拍攝區		智能自動場景短片	智能自動場景
		產品示範近攝短片	智能自動場景
	特殊場景	美肌短片短片IS模式 HDR短片	人像平滑肌膚全景拍攝食物手持夜景
創意拍攝區	Fv	短片自動曝光	靈活先決自動曝光
	P	短片自動曝光	程式自動曝光
	Tv	短片快門先決自動曝光	快門先決自動曝光
	Av	短片光圈先決自動曝光	光圈先決自動曝光
	M	短片手動曝光	手動曝光
		慢動作/快動作短片	程式自動曝光
	自訂拍攝模式	自訂短片記錄	自訂拍攝

電池充電器LC-E6

電池LP-E6P/LP-E6NH/LP-E6N/LP-E6的充電器()。

(1) 電池插槽
(2) 充電指示燈

(3) 電源插頭

電池充電器LC-E6E

電池LP-E6P/LP-E6NH/LP-E6N/LP-E6的充電器()。

(1) 充電指示燈
(2) 電池插槽

(3) 電源線
(4) 電源線插口

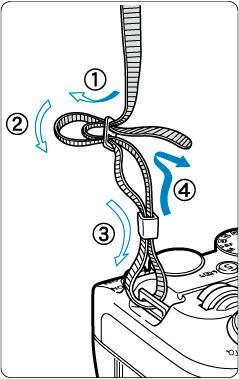

安裝相機帶

將相機帶一端從下面穿過相機帶環，然後如圖所示將它穿過相機帶鎖扣。拉緊相機帶，確保相機帶不會從鎖扣鬆脫。
