Názvy jednotlivých súčastí

  1. (1) Tlačidlo spúšte
  2. (2) Volič
  3. (3) Značka pre nasadenie objektívu EF-M
  4. (4) Obrazový snímač
  5. (5) Držadlo
  6. (6) Kontakty
  7. (7) Objímka pre objektív
  8. (8) Tlačidlo snímania videozáznamu
  9. (9) Vypínač
  10. (10) Otočný volič režimov
  11. (11) Multifunkčné tlačidlo
  12. (12) Zabudovaný blesk
  13. (13) Mikrofón
  14. (14) Značka roviny zaostrenia
  1. (15) Očko na pripevnenie popruhu
  2. (16) Indikátor pomocného lúča AF/potlačenia efektu červených očí/samospúšte/diaľkového ovládania
  3. (17) Kryt konektorov
  4. (18) Tlačidlo na uvoľnenie objektívu
  5. (19) Kolík pre zaistenie objektívu
  6. (20) VSTUPNÝ konektor externého mikrofónu
  7. (21) Ovládací prvok dioptrického nastavenia
  8. (22) Reproduktor
  9. (23) Sériové číslo
  10. (24) Otvor pre kábel DC adaptéra
  11. (25) Závit pre statív
  12. (26) Kryt priestoru pre kartu/batériu
  13. (27) Kryt otvoru pre objektív
  1. (1) Obrazovka
  2. (2) Hľadáčik
  3. (3) Pätica pre príslušenstvo
  4. (4) Kontakty synchronizácie blesku
  5. (5) Kontrolka prístupu
  6. (6) Očko na pripevnenie popruhu
  7. (7) Tlačidlo Wi-Fi
  8. (8) Tlačidlo rýchleho ovládania/nastavenia
  9. (9) Tlačidlo doľava/automatického zaostrovania/manuálneho zaostrovania /
  10. (10) Tlačidlo prehrávania
  1. (11) Tlačidlo uzamknutia AE /zväčšenia
  2. (12) Tlačidlo výberu bodu AF /registra
  3. (13) Tlačidlo informácií
  4. (14) Tlačidlo nahor/kompenzácie expozície /
  5. (15) Tlačidlo doprava/blesku /
  6. (16) Tlačidlo nadol/vymazania /
  7. (17) Tlačidlo MENU
  8. (18) Konektor digitálneho rozhrania
  9. (19) Mikrokonektor výstupu HDMI

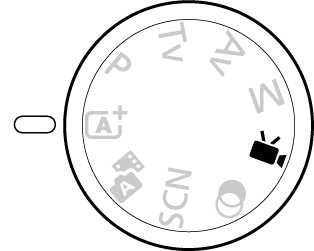

Otočný volič režimov

Funkcie na otočnom voliči režimov sú zoskupené do režimov Základnej zóny, Kreatívnej zóny a nahrávania videozáznamu.

(1) Základná zóna

Jediné, čo musíte urobiť, je stlačiť tlačidlo spúšte. Fotoaparát nastaví všetko tak, aby nastavenie zodpovedalo snímanému objektu alebo scéne.

: Scene Intelligent Auto/: Automatický režim s inteligentným nastavením scény ()

: Hybrid Auto/: Hybridný automatický režim ()

: Special scene/: Špeciálna scéna ()

Self Portrait/Autoportrét Close-up/Záber zblízka
Portrait/Portrét Food/Jedlo
Smooth skin/Hladká pokožka Night Portrait/Nočný portrét
Landscape/Krajina Handheld Night Scene/Nočná scéna bez statívu
Sports/Šport HDR Backlight Control/Ovládanie snímania v protisvetle HDR
Panning/Posúvanie Silent Mode/Tichý režim

: Creative filters/: Kreatívne filtre ()

Grainy B/W/Zrnitý čiernobiely Miniature effect/Efekt miniatúry
Soft focus/Jemné zaostrenie HDR art standard/Umelecký štandardný HDR
Fish-eye effect/Efekt rybieho oka HDR art vivid/Umelecký živý HDR
Water painting effect/Efekt maľovania vodovými farbami HDR art bold/Umelecký výrazný HDR
Toy camera effect/Efekt hračkárskeho fotoaparátu HDR art embossed/Umelecký vyrytý HDR

(2) Kreatívna zóna

Tieto režimy vám poskytujú vyšší stupeň kontroly na snímanie rôznych objektov podľa vašich predstáv.

Program AE (P)
Shutter priority AE/Priorita uzávierky AE (Tv)
Aperture priority AE/Priorita clony AE (Av)
Manual exposure/Manuálne nastavenie expozície (M)

(3) Nahrávanie videozáznamu

Pre rôzne spôsoby nahrávania videozáznamu ().

Nabíjačka batérií LC-E12

Nabíjačka pre súpravu batérií LP-E12 ().

  1. (1) Zástrčka
  2. (2) Indikátor nabíjania
  1. (3) Indikátor úplného nabitia
  2. (4) Otvor pre súpravu batérií

Nabíjačka batérií LC-E12E

Nabíjačka pre súpravu batérií LP-E12 ().

  1. (1) Otvor pre napájací kábel
  2. (2) Indikátor nabíjania
  3. (3) Indikátor úplného nabitia
  1. (4) Otvor pre súpravu batérií
  2. (5) Napájací kábel

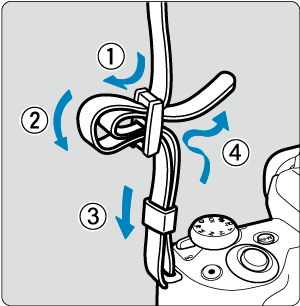

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom cez pracku popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.
