Popis jednotlivých častí

  1. (1) Otočný volič režimov
  2. (2) Uzamknutie viacerých funkcií Tlačidlo uzamknutia viacerých funkcií
  3. (3) Hlavný volič Hlavný volič
  4. (4) Multifunkčné tlačidlo Multifunkčné
  5. (5) Tlačidlo spúšte
  6. (6) Tlačidlo snímania videozáznamu
  7. (7) Pomocný lúč AF/potlačenie efektu červených očí/samospúšť/indikátor diaľkového ovládania
  8. (8) Držadlo
  9. (9) Tlačidlo na kontrolu hĺbky poľa
  10. (10) Prepínač režimov zaostrenia
  11. (11) Kontakty
  12. (12) Objímka pre objektív
  13. (13) Zabudovaný blesk
  14. (14) Mikrofón
  15. (15) Reproduktor
  1. (16) Značka roviny zaostrenia Značka roviny zaostrenia
  2. (17) Očko na pripevnenie popruhu
  3. (18) Značka pre nasadenie objektívu RF
  4. (19) Obrazový snímač
  5. (20) Tlačidlo na uvoľnenie objektívu
  6. (21) Kolík pre zaistenie objektívu
  7. (22) Kryt konektorov
  8. (23) Minikonektor výstupu HDMI Mikrokonektor výstupu HDMI
  9. (24) Konektor diaľkového ovládania Konektor diaľkového ovládania
  10. (25) Konektor digitálneho rozhrania Konektor digitálneho rozhrania
  11. (26) Vstupný konektor externého mikrofónu Vstupný konektor externého mikrofónu
  12. (27) Posuvník dioptrického nastavenia
  13. (28) Závit pre statív
  14. (29) Kryt priestoru pre kartu/batériu
  15. (30) Zámok krytu priestoru pre kartu/batériu
  16. (31) Sériové číslo (číslo tela fotoaparátu)
  17. (32) Kryt otvoru pre objektív
  18. (33) Kryt pätice
  1. (1) Kontakty synchronizácie blesku
  2. (2) Multifunkčná pätica
  3. (3) Okulár hľadáčika
  4. (4) MENU Tlačidlo ponuky
  5. (5) Obrazovka
  6. (6) Volič rýchleho ovládania Volič rýchleho ovládania
  7. (7) Zapnutie/Vypnutie Vypínač
  8. (8) Spustenie AF Tlačidlo spustenia AF
  9. (9) Združený ovládací prvok Združený ovládací prvok (možno stlačiť v strede)
  10. (10) Snímač hľadáčika
  11. (11) Otvor pre kábel DC adaptéra
  1. (12) INFO Tlačidlo informácií
  2. (13) Nastavenie/rýchle ovládanie Tlačidlo rýchleho ovládania/nastavenia
  3. (14) // Tlačidlo posunu doľava/výberu režimu priebehu snímania/samospúšte
  4. (15) Tlačidlo posunu nadol/Vymazanie Tlačidlo nadol/vymazania
  5. (16) Prehrávanie Tlačidlo prehrávania
  6. (17) Uzamknutie AE Tlačidlo uzamknutia AE
  7. (18) /Zväčšenie alebo zmenšenie Tlačidlo výberu bodu automatického zaostrenia AF/registra/zväčšenia/zmenšenia
  8. (19) Tlačidlo posunu nahor/ISO Tlačidlo posunu nahor/nastavenia citlivosti ISO
  9. (20) / Tlačidlo doprava/blesku
  10. (21) Krížové tlačidlá Krížové tlačidlá
  11. (22) Kontrolka prístupu

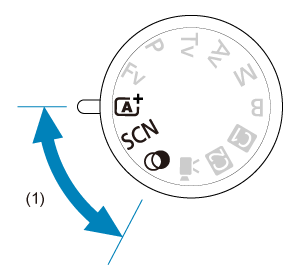

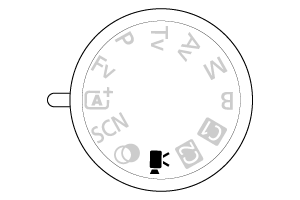

Otočný volič režimov

Otočný volič režimov je rozdelený na Základnú zónu a Kreatívnu zónu.

(1) Základná zóna

Jediné, čo musíte urobiť, je stlačiť tlačidlo spúšte. Fotoaparát nastaví všetko tak, aby nastavenie zodpovedalo snímanému objektu alebo scéne.

Automatický režim s inteligentným nastavením scény: Scene Intelligent Auto/Aut. režim s inteligent. nast. scény ()

Špeciálna scéna: Special scene/Špeciálna scéna ()

Autoportrét Self Portrait/Autoportrét Posúvanie Panning/Panorámovanie
Portrét Portrait/Portrét Záber zblízka Close-up/Záber zblízka
Jemné pleťové tóny Smooth skin/Jemné pleťové tóny Jedlo Food/Jedlo
Skupinová fotografia Group Photo/Skupinová fotografia Nočný portrét Night Portrait/Nočný portrét
Krajina Landscape/Krajina Nočná scéna bez statívu Handheld Night Scene/Nočná scéna bez statívu
Panoramatický záber Panoramic shot/Panoramatická snímka Ovládanie snímania v protisvetle HDR HDR Backlight Control/Ovládanie snímania v protisvetle HDR
Šport Sports/Športy Tichá uzávierka Silent shutter/Tichá uzávierka
Deti Kids/Deti

Kreatívne filtre: Creative filters/Kreatívne filtre ()

Zrnitý čiernobiely Grainy B/W/Zrnitý čiernobiely Efekt miniatúry Miniature effect/Efekt miniatúry
Zmäkčenie kresby Soft focus/Zmäkčenie kresby Umelecký štandardný efekt HDR HDR art standard/HDR umelecký štandardný
Efekt rybieho oka Fish-eye effect/Efekt rybieho oka Umelecký živý efekt HDR HDR art vivid/HDR umelecký živý
Efekt vodových farieb Water painting effect/Efekt vodových farieb Umelecký výrazný efekt HDR HDR art bold/HDR umelecký výrazný
Efekt hračkárskeho fotoaparátu Toy camera effect/Efekt hračkárskeho fotoaparátu Umelecký reliéfny efekt HDR HDR art embossed/HDR umelecký reliéfny

(2) Kreatívna zóna

Tieto režimy vám poskytujú vyšší stupeň kontroly na snímanie rôznych objektov podľa vašich predstáv.

Flexibilný s prioritou AE Fv: Flexibilný s prioritou AE
Program AE P: Program AE
Priorita uzávierky AE Tv: Priorita uzávierky AE
Priorita clony AE Av: Priorita clony AE
Manuálne nastavenie expozície M: Manuálne nastavenie expozície
Dlhodobá expozícia Bulb B: Dlhodobá expozícia Bulb

(3) Užívateľské režimy snímania

Režimy Flexibilný s prioritou AE, Program AE, Priorita uzávierky AE, Priorita clony AE, Manuálne nastavenie expozície, Dlhodobá expozícia (Bulb), funkciu AF, funkcie ponuky a ďalšie môžete priradiť režimu Užívateľský režim snímania 1 alebo Užívateľský režim snímania 2 ().

(4) Nahrávanie videozáznamov

Na nahrávanie rôznych videozáznamov ().

Nabíjačka batérií LC-E17

Nabíjačka pre súpravu batérií LP-E17 ().

  1. (1) Zástrčka
  2. (2) Indikátor nabíjania
  3. (3) Indikátor úplného nabitia
  4. (4) Otvor pre batériu

Nabíjačka batérií LC-E17E

Nabíjačka pre súpravu batérií LP-E17 ().

  1. (1)Otvor pre napájací kábel
  2. (2)Indikátor nabíjania
  3. (3)Indikátor úplného nabitia
  1. (4)Otvor pre súpravu batérií
  2. (5)Napájací kábel

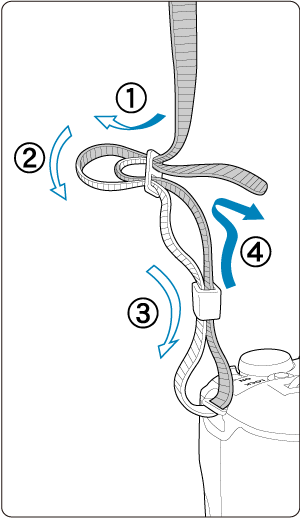

Pripevnenie popruhu

Koniec popruhu prevlečte cez očko na pripevnenie popruhu zdola a potom preveďte prackou popruhu podľa obrázka. Zatiahnite popruh, aby ste odstránili všetky nenapnuté miesta, a skontrolujte, či sa zo spony neuvoľní.
