Названия компонентов
- (1) Диск установки режима
- (2)
/
/
Кнопка 5/кнопка баланса белого/кнопка переключения просмотра видео или фотографий - (3)
Главный диск управления - (4) Кнопка видеосъемки (верхняя)/кнопка спуска затвора
- (5) Рычаг зумирования
Во время съемки: W Широкий угол/T Телефото
Во время просмотра:
Индекс/
Увеличение - (6)
/
/
Кнопка 4/многофункциональная кнопка/кнопка отправки изображения на смартфон - (7) Ручка-держатель (отсек аккумулятора)
- (8) Отверстие для кабеля постоянного тока
- (9) Индикатор автоспуска/подсветка для автофокусировки
- (10) Крепление объектива
- (11) Контакты
- (12)
/
/
Кнопка 6/кнопка прямой трансляции/кнопка поиска изображения
- (13) Индексная метка крепления объектива RF
- (14) Датчик изображения
- (15) Индикатор съемки
- (16) Крепление ремня
- (17) Кнопка разблокировки объектива
- (18) Выпускное вентиляционное отверстие
- (19) Крышка разъемов
- (20) Штифт фиксации объектива
- (21) REC Кнопка видеосъемки (передняя)
- (22) Крышка многофункциональной площадки
- (23) Крышка корпуса камеры
- (24)
Разъем наушников - (25)
Разъем дистанционного управления - (26)
Входной разъем для внешнего микрофона - (27)
Выходной разъем HDMI - (28)
Цифровой разъем
- (1) Многофункциональная площадка
- (2) Микрофон
- (3)
Метка фокальной плоскости - (4)
/
Переключатель съемки фотографий/видеосъемки - (5)
/
/
Кнопка 7/кнопка цветового режима/кнопка оценки - (6)
Кнопка меню - (7) Динамик
- (8)
Джойстик (можно также утопить его вниз) - (9)
/
Кнопка 1/кнопка включения AF
- (10)
Диск быстрого управления 2 - (11) Крепление ремня
- (12)
/
Переключатель питания - (13)
/
Кнопка 3/кнопка фиксации AE - (14) Штативное гнездо
- (15)
/ Кнопка 2/кнопка увеличения/уменьшения - (16) Крышка отсека карты памяти
- (17) Отсек карты памяти 2
- (18) Отсек карты памяти 1
- (1) Экран
- (2) Индикатор обращения к карте
- (3) Впускное вентиляционное отверстие
- (4) Штативное гнездо
- (5) Серийный номер (номер корпуса)
- (6)
Кнопка SET - (7)
/
Диск быстрого управления 1/кнопки перемещения - (8) Крышка отсека аккумулятора
- (9) Фиксатор крышки отсека аккумулятора
- (10)
Кнопка информации
- (11)
/ZEBRA Кнопка «вверх»/кнопка «зебра» - (12)
/
Кнопка «влево»/кнопка выбора точки AF - (13)
Кнопка просмотра - (14)
Кнопка быстрого управления - (15)
/PEAKING Кнопка «вправо»/кнопка выделения контуров цветом (фокус-пикинга) - (16)
/AUDIO STATUS Кнопка «вниз»/кнопка статуса звука - (17)
/
Кнопка блокировки управления/кнопка удаления
Диск установки режима
Диск установки режима разделен на режимы базовой зоны и режимы творческой зоны.
В режимах базовой зоны камера определяет оптимальные настройки для объекта или сцены. В режимах творческой зоны можно снимать с предпочитаемой вами экспозицией или другими настройками.

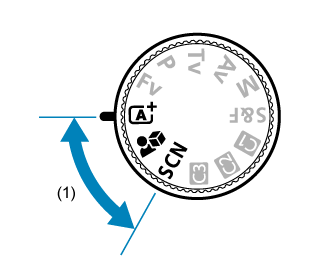

(1) Базовая зона

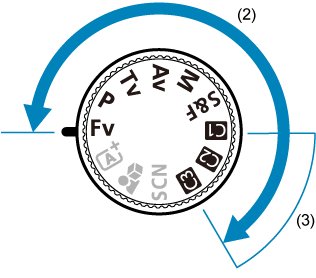

(2) Творческая зона / (3) Пользовательские режимы съемки
Диск установки режима и режимы съемки
| Диск установки режима | Режим съемки | ||
|---|---|---|---|
| Запись видео |
Съемка фотографий |
||
| Базовая зона |  |
Интеллектуальный сценарный режим видео | Интеллектуальный сценарный режим |
 |
Видео для демо.кр.плана | ||
|
Специальная сцена |
|||
| Творческая зона | Fv | Автоэкспозиция видео | Гибкий приоритет AE |
| P | Программная AE | ||
| Tv | AE с приоритетом выдержки для видео | AE с приоритетом выдержки | |
| Av | AE с приоритетом диафрагмы для видео | AE с приоритетом диафрагмы | |
| M | Ручная экспозиция видео | Ручная экспозиция | |
 |
Видео с замедленной/ускоренной съемкой | Программная AE | |
|
Пользовательский режим съемки |
Запись видео в пользовательском режиме | Пользовательская съемка | |
Зарядное устройство LC-E6
Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Отсек аккумулятора
- (2) Индикатор заряда аккумулятора
- (3) Вилка кабеля питания
Зарядное устройство LC-E6E
Зарядное устройство для аккумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Индикатор заряда аккумулятора
- (2) Отсек аккумулятора
- (3) Кабель питания
- (4) Гнездо кабеля питания

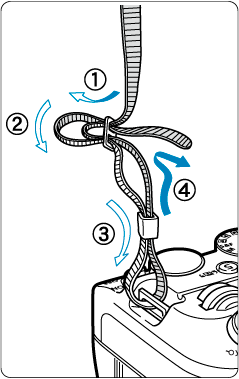

Закрепление ремня
Пропустите конец ремня через крепление ремня снизу, затем пропустите его через пряжку, как показано на рисунке. Натяните ремень, чтобы убедиться, что он не провисает и не выскочит из пряжки.
