Denumirea părţilor componente

  1. (1) Buton mod MOD
  2. (2) Buton filmare
  3. (3) Suport curea
  4. (4) Rotiţă principală
  5. (5) Buton declanşator
  6. (6) / Buton funcţii multiple/Transfer imagini către server FTP
  7. (7) Lumină autodeclanşator/Transmit. fascicul asist. AF
  8. (8) Grip (Compartiment baterie)
  9. (9) Orificiul cablului dispozitivului de cuplare DC
  10. (10) Buton previzualizare profunzime de câmp
  11. (11) Contacte
  12. (12) Montură obiectiv
  1. (13) Capac patină
  2. (14) Contacte sincronizare bliţ
  3. (15) Patină multifuncţională
  4. (16) Indicator pentru obiective cu montură RF
  5. (17) Semn plan focal
  6. (18) Suport curea
  7. (19) Lampă de semnaliz
  8. (20) Perdea obturator/Senzor de imagine
  9. (21) Buton pentru deblocare obiectiv
  10. (22) Pin pentru blocare obiectiv
  11. (23) Terminal telecomandă
  12. (24) Capac body
  1. (1) Ecran LCD
  2. (2) Capac
  3. (3) Difuzor
  4. (4) Microfon
  5. (5) / Comutator pentru fotografiere/filmare
  6. (6) Capac terminal
  7. (7) Terminal IN microfon extern
  8. (8) Terminal digital
  9. (9) Ieşire aer
  10. (10) Terminal căşti
  11. (11) Terminal HDMI OUT
  12. (12) Terminal sync
  13. (13) / Buton schimbare info/luminozitate LCD/decupare
  1. (14) Buton Alimentare/Blocare funcţii multiple
  2. (15) Rotiţă comandă rapidă 2
  3. (16) Buton blocare AE
  4. (17) Buton selectare punct AF
  5. (18) Buton pornire AF
  6. (19) Multi-controller (poate fi apăsat drept)
  7. (20) Rotiţă comandă rapidă 1
  8. (21) Buton Set
  9. (22) Buton ştergere
  10. (23) Buton redare
  11. (24) Buton Meniu
  12. (25) / Buton Evaluare/notă vocală
  1. (1) Vizor
  2. (2) Ecran
  3. (3) Gaură poziţionare accesorii
  4. (4) Intrare aer
  5. (5) Suport pentru trepied
  6. (6) Număr serie (număr aparat)
  7. (7) Gaură poziţionare accesorii
  8. (8) Lampă acces
  9. (9) Buton adaptare dioptrie
  1. (10) Buton mărire/reducere
  2. (11) Buton info
  3. (12) Buton Comandă rapidă
  4. (13) Capac slot card
  5. (14) Blocare capac compartiment baterii
  6. (15) Capac compartiment baterii
  7. (16) Slot card 1
  8. (17) Slot card 2
  9. (18) Buton scoatere card

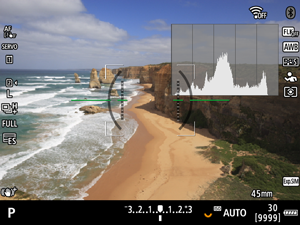

Afişare informaţii ecran LCD

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto. Pentru detalii despre simboluri, consultaţi Afişare informaţii.

Afişare informaţii vizor

Informaţiile afişate vor fi diferite în funcţie de starea de operare a aparatului foto.

Încărcător baterie LC-E6

Încărcător pentru baterii LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Locaş baterie
  2. (2) Lumină încărcare
  1. (3) Conector alimentare

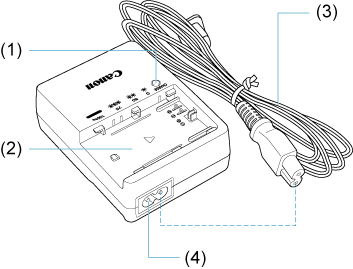

Încărcător baterie LC-E6E

Încărcător pentru baterii LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Lumină încărcare
  2. (2) Locaş set baterii
  1. (3) Cablu alimentare
  2. (4) Conector cablu alimentare

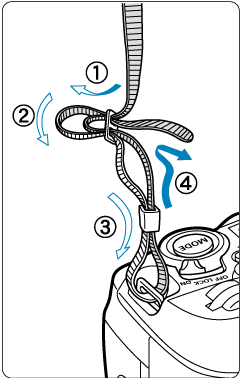

Ataşarea curelei

Petreceţi capătul curelei prin bucla suportului curelei aparatului de la bază, apoi treceţi capătul prin orificiu aşa cum este indicat. Întindeţi cureaua pentru a regla orice fel de joc şi asiguraţi-vă că aceasta nu se va slăbi din cataramă.

Folosirea protecţiei pentru cablu

Când conectaţi cabluri (un cablu de interfaţă sau cablu HDMI) folosiţi protecţia pentru cablu. Folosirea protecţiei pentru cablu previne deconectarea accidentală şi deteriorarea terminalului.

  • Când conectaţi aparatul la un calculator, folosiţi un cablu original Canon (furnizat sau comercializat separat).
  • Pentru a conecta aparatul la un televizor sau alt dispozitiv de afişare, este recomandată folosirea unui cablu HDMI disponibil în comerţ.

Pregătire

  1. Pregătiţi protecţia pentru cablu.

    • Protecţia pentru cablu este formată din protector (1) şi o clemă (2).

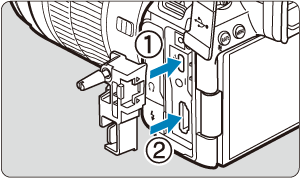

  2. Ataşaţi protectorul la aparat.

Introducere/conectare cablu

Introduceţi cablurile în clemă, ataşaţi clema la protecţia pentru cablu, apoi conectaţi cablurile la aparat.

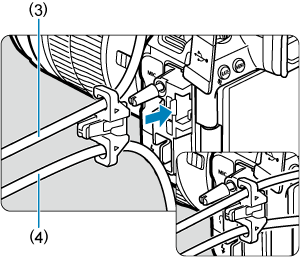

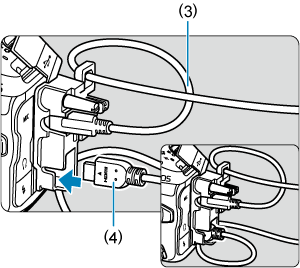

Cu un cablu de interfaţă Canon şi un cablu HDMI

  1. Treceţi fiecare cablu prin clemă

    • (3) Cablu de interfaţă Canon
    • (4) Cablu HDMI

  2. Ataşaţi clema la protecţia pentru cabluri.

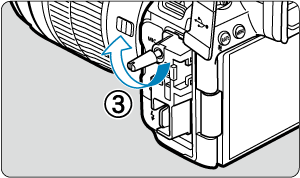

  3. Conectaţi fiecare cablu la aparat.

Doar cu un cablu de interfaţă Canon sau un cablu HDMI

Treceţi cablul prin clemă (2) aşa cum este indicat, apoi ataşaţi clema la protecţia cablului.

Atenţie

  • Terminalul aparatului poate fi deteriorat când cablul de interfaţă sau cablul HDMI este conectat fără protecţia pentru cablu. Verificaţi dacă fiecare cablul este ataşat corect la terminalul aparatului.
