Podstawowe ustawienia komunikacji

W tej sekcji opisano sposób konfigurowania ustawień komunikacji i rejestrowania ich w aplikacji [Ustaw.komunikacji].

Jeśli ustawienia komunikacji są wyświetlane podczas konfigurowania funkcji sieciowych, wybierz metodę połączenia za pomocą powyższych łączy i postępuj zgodnie z instrukcjami wyświetlanymi na ekranie (ekran [Ustaw.komunikacji] lub [Typ LAN]).

Łączenie przez przewodową sieć LAN

Ustawienia komunikacji z przewodową siecią LAN można zarejestrować w następujący sposób. Korzystanie z przewodowej sieci LAN z aparatem wymaga uchwytu pionowego BG-R20EP lub wentylatora CF-R20EP (oba sprzedawane oddzielnie).

Dodawanie połączenia za pomocą kreatora

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

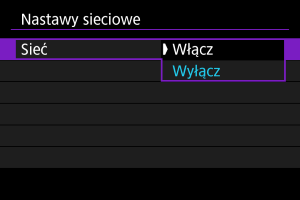

  2. W opcji [Sieć], wybierz [Włącz].

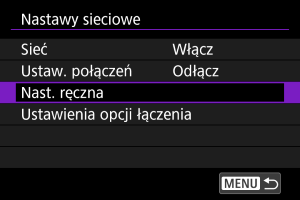

  3. Wybierz opcję [Nast. ręczna].

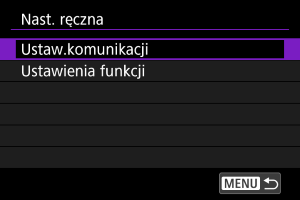

  4. Wybierz opcję [Ustaw.komunikacji].

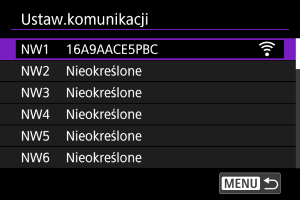

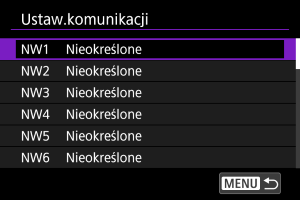

  5. Wybierz opcję [NW*].

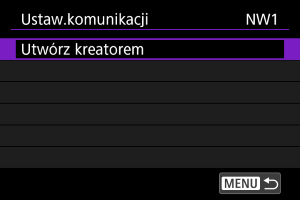

  6. Wybierz opcję [Utwórz kreatorem].

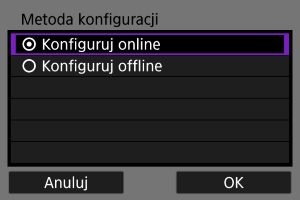

  7. Wybierz opcję.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybranie opcji [Konfiguruj offline] spowoduje odłączenie aparatu od sieci po zakończeniu konfiguracji.

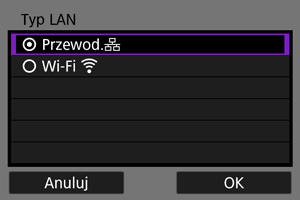

  8. Wybierz opcję [Przewod.].

    • Wybierz [OK], aby przejść do następnego ekranu.

  9. Wybierz opcję.

  10. Wybierz użycie protokołu IPv6.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybierając opcję [Włącz], skonfiguruj IPv6 po zakończeniu wszystkich ustawień ().
    • W przypadku korzystania z IPv6 aparat łączy się jedynie przez IPv6. Połączenia IPv4 są wyłączone.

  11. Naciśnij przycisk SET.

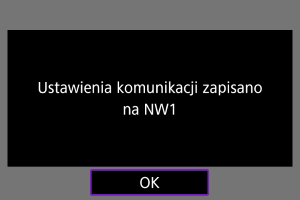

    • Ustawienia komunikacji zostaną zapisane.

Łączenie przez WPS

Zarejestruj ustawienia komunikacji za pomocą WPS (Zabezpieczona konfiguracja Wi-Fi) w następujący sposób.

Połączenia WPS

Dostępne metody połączenia obejmują konfigurację przyciskiem (PBC) i osobisty numer identyfikacyjny (PIN). Podczas nawiązywania połączenia należy sprawdzić metodę obsługiwaną przez punkt dostępu.

PBC

Aparat i punkt dostępu można połączyć poprzez naciśnięcie przycisku WPS na punkcie dostępu.

  • Połączenie może być trudniejsze do nawiązania, gdy w pobliżu znajduje się wiele aktywnych punktów dostępu. W takim przypadku spróbuj połączyć się za pomocą [WPS (tryb PIN)].
  • Sprawdź z wyprzedzeniem umiejscowienie przycisku WPS punktu dostępu.
  • Ustanowienie połączenia może trwać około minuty.

PIN

8-cyfrowy numer identyfikacyjny podany na aparacie jest wprowadzany w punkcie dostępu w celu nawiązania połączenia.

  • Nawet, jeśli wiele punktów dostępu jest aktywnych w pobliżu, łączenie za pomocą tego udostępnionego numeru identyfikacyjnego jest względnie godne zaufania.
  • Ustanowienie połączenia może trwać około minuty.

Dodawanie połączenia za pomocą kreatora

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

  2. W opcji [Sieć], wybierz [Włącz].

  3. Wybierz opcję [Nast. ręczna].

  4. Wybierz opcję [Ustaw.komunikacji].

  5. Wybierz opcję [NW*].

  6. Wybierz opcję [Utwórz kreatorem].

  7. Wybierz opcję [Konfiguruj online].

    • Wybierz [OK], aby przejść do następnego ekranu.

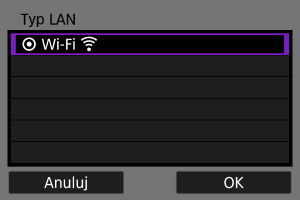

  8. Wybierz opcję [Wi-Fi ].

    • Wybierz [OK], aby przejść do następnego ekranu.

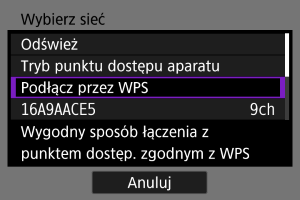

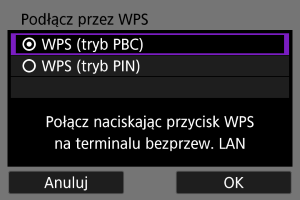

  9. Wybierz opcję [Podłącz przez WPS].

  10. Wybierz opcję.

    • Wybierz [OK], aby przejść do następnego ekranu.

Dla [WPS (tryb PBC)]

  • Naciśnij przycisk WPS punktu dostępu. Informacje o umiejscowieniu przycisku i czasie jego naciskania znajdują się w przewodniku użytkownika punktu dostępu.
  • Wybierz [OK], aby zainicjować połączenie z punktem dostępu.
  • Przejdź do kroku 12 po podłączeniu aparatu do punktu dostępu.

Dla [WPS (tryb PIN)]

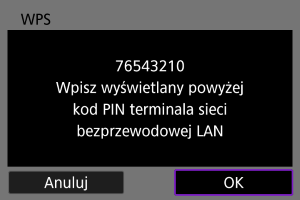

  • Wprowadź w punkcie dostępu 8-cyfrowy kod PIN wyświetlany na ekranie aparatu. Instrukcje wprowadzania kodów PIN w punkcie dostępu znajdują się w instrukcji obsługi punktu dostępu.
  • Wybierz [OK], aby przejść do następnego ekranu.

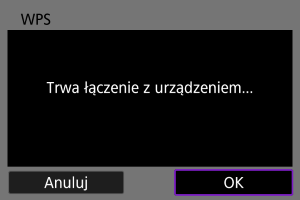

  1. Połącz z punktem dostępu.

    • Wybierz [OK], aby zainicjować połączenie z punktem dostępu.
    • Gdy aparat jest połączony z punktem dostępu wyświetlany jest poniższy ekran.

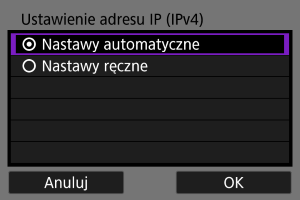

  2. Wybierz opcję [Nastawy automatyczne].

  3. Wybierz użycie protokołu IPv6.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybierając opcję [Włącz], skonfiguruj IPv6 po zakończeniu wszystkich ustawień ().
    • W przypadku korzystania z IPv6 aparat łączy się jedynie przez IPv6. Połączenia IPv4 są wyłączone.

  4. Naciśnij przycisk SET.

    • Ustawienia komunikacji zostaną zapisane.

Łączenie z wykrytymi sieciami

Zarejestruj ustawienia komunikacji, wybierając nazwę sieci z listy wykrytych punktów dostępu.

Dodawanie połączenia za pomocą kreatora

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

  2. W opcji [Sieć], wybierz [Włącz].

  3. Wybierz opcję [Nast. ręczna].

  4. Wybierz opcję [Ustaw.komunikacji].

  5. Wybierz opcję [NW*].

  6. Wybierz opcję [Utwórz kreatorem].

  7. Wybierz opcję [Konfiguruj online].

    • Wybierz [OK], aby przejść do następnego ekranu.

  8. Wybierz opcję [Wi-Fi ].

    • Wybierz [OK], aby przejść do następnego ekranu.

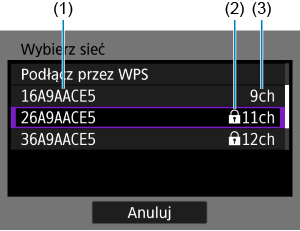

  9. Wybierz nazwę sieci.

    • (1) Nazwy sieci (SSID)
    • (2) Ikona zabezpieczeń (dla punktów dostępu z szyfrowaniem)
    • (3) Kanał
    • Użyj pokrętła Pokrętło szybkiej kontroli 1, aby wybrać nazwę sieci dla połączenia.
    • [6 GHz] na liście oznacza, że punkt dostępu obsługuje pasmo 6 GHz.

    Uwaga

    • [Odśwież]

    • Aby wyświetlić funkcję [Odśwież], przewiń w dół ekran dostępny w 9 punkcie.
    • Wybierz [Odśwież], aby ponownie wyszukać punkty dostępu.

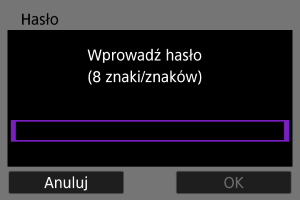

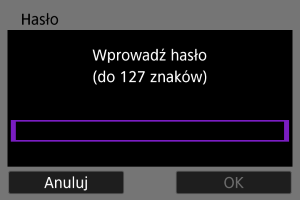

  10. Wprowadź hasło.

    • Naciśnij przycisk SET, aby wyświetlić klawiaturę wirtualną () i wprowadź hasło.
    • Wybierz [OK], aby zainicjować połączenie z punktem dostępu.

  11. Wybierz opcję [Nastawy automatyczne].

  12. Wybierz użycie protokołu IPv6.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybierając opcję [Włącz], skonfiguruj IPv6 po zakończeniu wszystkich ustawień ().
    • W przypadku korzystania z IPv6 aparat łączy się jedynie przez IPv6. Połączenia IPv4 są wyłączone.

  13. Naciśnij przycisk SET.

    • Ustawienia komunikacji zostaną zapisane.

Łączenie przez wprowadzenie nazwy sieci

Połącz się z punktem dostępu, wybierając jego SSID (lub ESS-ID) z listy punktów dostępu aktywnych w pobliżu.

Dodawanie połączenia za pomocą kreatora

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

  2. W opcji [Sieć], wybierz [Włącz].

  3. Wybierz opcję [Nast. ręczna].

  4. Wybierz opcję [Ustaw.komunikacji].

  5. Wybierz opcję [NW*].

  6. Wybierz opcję [Utwórz kreatorem].

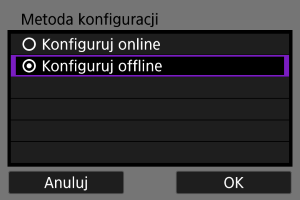

  7. Wybierz opcję [Konfiguruj offline].

    • Wybierz [OK], aby przejść do następnego ekranu.

  8. Wybierz opcję [Wi-Fi ].

    • Wybierz [OK], aby przejść do następnego ekranu.

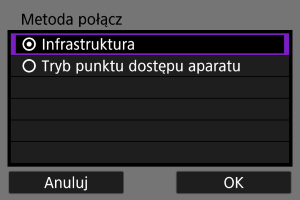

  9. Wybierz opcję [Infrastruktura].

    • Wybierz [OK], aby przejść do następnego ekranu.

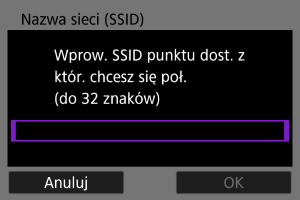

  10. Wprowadź SSID (nazwa sieci).

    • Naciśnij przycisk SET, aby wyświetlić klawiaturę wirtualną () i wprowadź nazwę sieci (SSID).
    • Wybierz [OK], aby przejść do następnego ekranu.

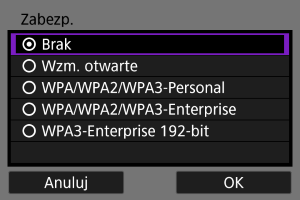

  11. Wybierz typ zabezpieczenia.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Ten sam typ zabezpieczeń musi być ustawiony zarówno na drugim urządzeniu, jak i na aparacie. Szczegółowe informacje na temat typów uwierzytelniania i szyfrowania można znaleźć w części Metody uwierzytelnienia i szyfrowania.

  12. Wprowadź hasło.

    • Naciśnij przycisk SET, aby wyświetlić klawiaturę wirtualną () i wprowadź hasło.
    • Ten ekran jest wyświetlany tylko dla niektórych typów zabezpieczeń.

  13. Wybierz opcję.

  14. Wybierz użycie protokołu IPv6.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybierając opcję [Włącz], skonfiguruj IPv6 po zakończeniu wszystkich ustawień ().
    • W przypadku korzystania z IPv6 aparat łączy się jedynie przez IPv6. Połączenia IPv4 są wyłączone.

  15. Naciśnij przycisk SET.

    • Ustawienia komunikacji zostaną zapisane.

Łączenie w trybie punktu dostępu aparatu

Rejestracja ustawień komunikacji dla bezpośrednich połączeń aparatu z innymi urządzeniami.

Dodawanie połączenia za pomocą kreatora

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

  2. W opcji [Sieć], wybierz [Włącz].

  3. Wybierz opcję [Nast. ręczna].

  4. Wybierz opcję [Ustaw.komunikacji].

  5. Wybierz opcję [NW*].

  6. Wybierz opcję [Utwórz kreatorem].

  7. Wybierz opcję.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybranie opcji [Konfiguruj offline] spowoduje odłączenie aparatu od sieci po zakończeniu konfiguracji.

  8. Wybierz opcję [Wi-Fi ].

    • Wybierz [OK], aby przejść do następnego ekranu.

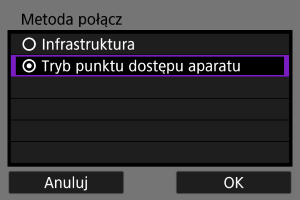

  9. Wybierz opcję [Tryb punktu dostępu aparatu].

    Opcje [Konfiguruj online]

    Opcje [Konfiguruj offline]

  10. Wybierz opcję.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Jeśli wybrano opcję [Łatwe łączenie], wyświetlony zostanie ekran potwierdzenia ().

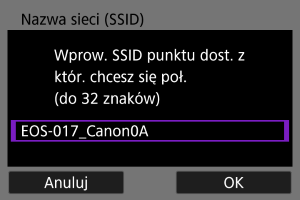

  11. Wprowadź SSID (nazwa sieci).

    • Naciśnij przycisk SET, aby wyświetlić klawiaturę wirtualną () i wprowadź nazwę sieci (SSID). Następnie naciśnij przycisk MENU.
    • Wybierz [OK], aby przejść do następnego ekranu.

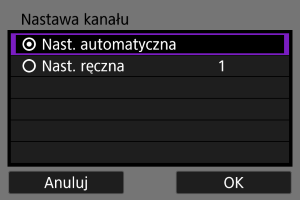

  12. Wybierz opcję nastawy kanału.

    • Aby określić ustawienia ręcznie, wybierz pozycję [Nastawy ręczne], a następnie obróć pokrętło Pokrętło główne.
    • Wybierz [OK], aby przejść do następnego ekranu.

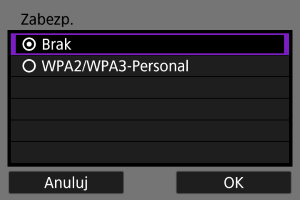

  13. Wybierz typ zabezpieczenia.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Jeśli wybrano opcję [Brak], wyświetlony zostanie ekran [Ustawienie adresu IP (IPv4)] ().
    • Dostępne opcje różnią się w zależności od wybranej opcji [Nastawa kanału].
    • Ten sam typ zabezpieczeń musi być ustawiony zarówno na drugim urządzeniu, jak i na aparacie. Szczegółowe informacje na temat typów uwierzytelniania i szyfrowania można znaleźć w części Metody uwierzytelnienia i szyfrowania.

  14. Wprowadź hasło.

    • Naciśnij przycisk SET, aby wyświetlić klawiaturę wirtualną () i wprowadź hasło.

  15. Wybierz sposób ustawienia adresu IP.

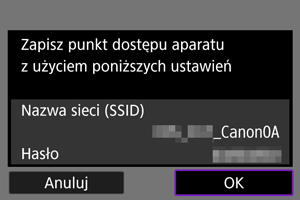

  16. Sprawdź identyfikator SSID i hasło.

    • Wybierz [OK], aby przejść do następnego ekranu.

  17. Naciśnij przycisk SET.

    • Ustawienia komunikacji zostaną zapisane.

Ręczne konfigurowanie adresu IP

Ustaw adres IP w następujący sposób, jeśli wybrano opcję [Nast. ręczna] na ekranie [Ustawienie adresu IP (IPv4)].

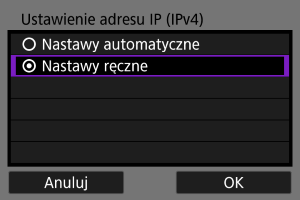

  1. Wybierz opcję [Nastawy ręczne].

    • Wybierz [OK], aby przejść do następnego ekranu.

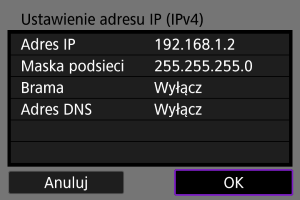

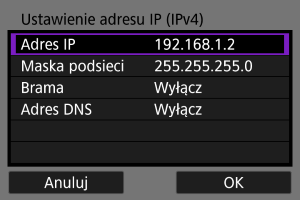

  2. Wybierz opcję, którą chcesz skonfigurować.

    • Wyświetlane elementy różnią się w zależności od funkcji komunikacji.

    • Wybierz opcję, aby uzyskać dostęp do ekranu wprowadzania wartości liczbowych.

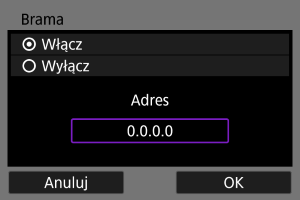

    • Aby użyć bramy, wybierz opcję [Włącz], a następnie opcję [Adres].

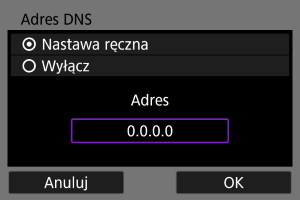

    • Aby korzystać z adresu DNS, wybierz [Nastawa ręczna], a następnie [Adres].

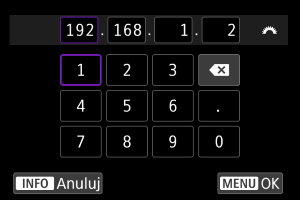

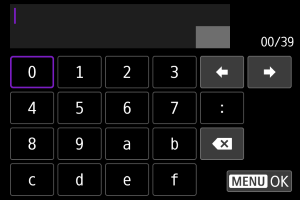

  3. Wprowadź wartości liczbowe.

    • Aby ustawić wprowadzone liczby i wrócić do ekranu wyświetlanego w punkcie 2, naciśnij przycisk MENU.

  4. Wybierz opcję [OK].

    • Po skonfigurowaniu wymaganych ustawień wybierz opcję [OK].
    • W przypadku braku pewności co do wartości, które należy wprowadzić, pomocne informacje można znaleźć w części Sprawdzanie ustawień sieciowych; można również poprosić o pomoc administratora sieci albo inna osobę odpowiedzialną za sieć.

  5. Wybierz użycie protokołu IPv6.

    • Wybierz [OK], aby przejść do następnego ekranu.
    • Wybierając opcję [Włącz], skonfiguruj IPv6 po zakończeniu wszystkich ustawień ().
    • W przypadku korzystania z IPv6 aparat łączy się jedynie przez IPv6. Połączenia IPv4 są wyłączone.

  6. Naciśnij przycisk SET.

    • Ustawienia komunikacji zostaną zapisane.

Konfiguracja IPv6

Aby korzystać z IPv6, należy skonfigurować ustawienia ręcznie.

Uwaga

  • W przypadku braku pewności co do wartości, które należy wprowadzić, poproś o pomoc administratora sieci albo inna osobę odpowiedzialną za sieć.

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

  2. Wybierz opcję [Nastawy ręczne].

  3. Wybierz opcję [Ustaw.komunikacji].

  4. Wybierz ustawienia komunikacji, które będą wykorzystywać IPv6.

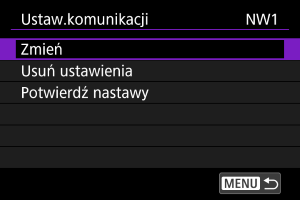

  5. Wybierz opcję [Zmień].

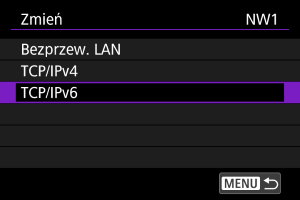

  6. Wybierz opcję [TCP/IPv6].

  7. Wybierz opcję, którą chcesz skonfigurować.

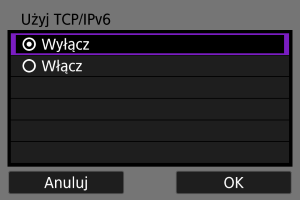

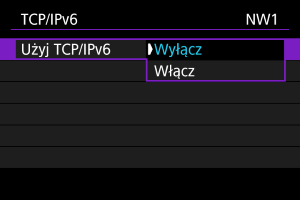

    • Użyj TCP/IPv6

      • Dla IPv6 wybierz opcję [Włącz] lub [Wyłącz].

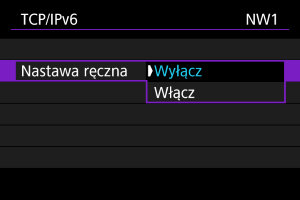

    • Nastawa ręczna

      • Aby ręcznie skonfigurować adres IP, wybierz [Włącz]. [Serwer DNS] jest ustawiony na wartość [Nastawa ręczna], co umożliwia skonfigurowanie [Adres DNS], [Adres ręczny], [Długość prefiksu] oraz [Brama].

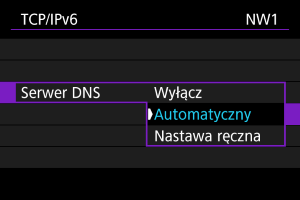

    • Serwer DNS

      • Aby ręcznie skonfigurować adres IP serwera DNS, wybierz [Nastawa ręczna].
      • Wybierz [Wyłącz], jeśli nie będziesz korzystać z serwera DNS.
      • Jeśli bieżące ustawienie to [Automatyczny], ustawienie opcji [Nastawa ręczna] w pozycji [Włącz] zmieni je na [Nastawa ręczna].

    • Adres DNS/Adres ręczny/Brama

      • Wybierz opcję i wprowadź adres IP.

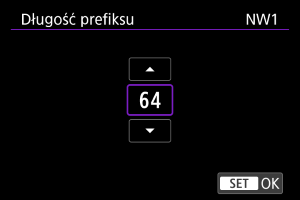

    • Długość prefiksu

      • Aby ustawić długość prefiksu, obróć pokrętło Pokrętło szybkiej kontroli 1 w celu wybrania wartości (1–128).

Rejestrowanie zestawów ustawień komunikacji jako ustawień połączenia

Można zarejestrować wiele ustawień komunikacji (wiele ustawień Wi-Fi lub kombinacje ustawień przewodowej sieci LAN i Wi-Fi) jako pojedynczy zestaw ustawień połączenia.

W przypadku kombinacji ustawień przewodowej sieci LAN i Wi-Fi komunikacja jest ograniczona do przewodowej sieci LAN, gdy jest ona dostępna, ale w przeciwnym razie przełącza się na połączenie Wi-Fi. Gdy przewodowa sieć LAN stanie się ponownie dostępna, komunikacja zostanie do niej ograniczona.

W tej sekcji wyjaśniono, jak zarejestrować ustawienia połączenia przy użyciu już skonfigurowanych ustawień funkcji i komunikacji.

Przestroga

  • W ustawieniach trybu punktu dostępu aparatu nie można skonfigurować ustawień dla wielu sieci.

Uwaga

  • Korzystanie z przewodowej sieci LAN z aparatem wymaga uchwytu pionowego BG-R20EP lub wentylatora CF-R20EP (oba sprzedawane oddzielnie).

  1. Wybierz [Funkcje komunikacji: Nastawy sieciowe] ().

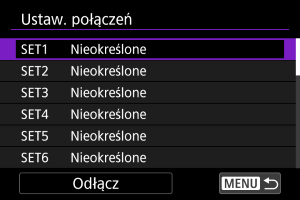

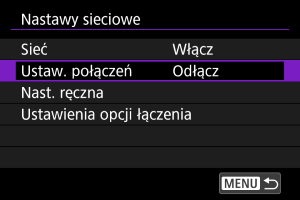

  2. Wybierz opcję [Ustaw. połączeń].

  3. Wybierz opcję [SET*].

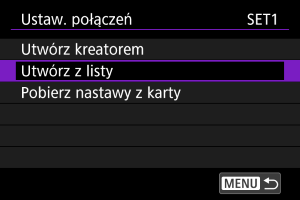

  4. Wybierz opcję [Utwórz z listy].

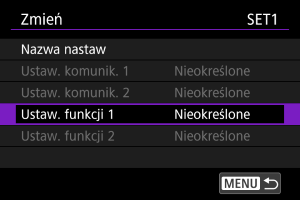

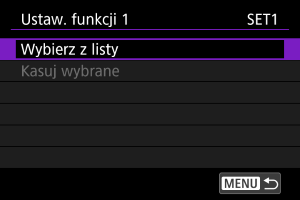

  5. Wybierz opcję [Ustaw. funkcji *].

  6. Wybierz opcję [Wybierz z listy].

  7. Wybierz ustawienia funkcji.

    • Ustawienia funkcji zostaną zarejestrowane, a wyświetlacz powróci do ekranu [Zmień].

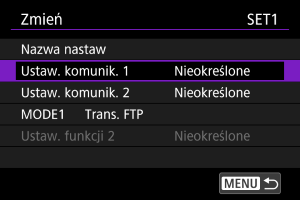

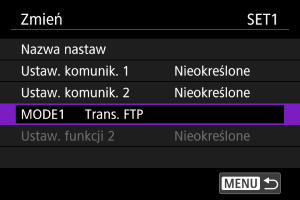

  8. Wybierz opcję [Ustaw. komunik. 1].

  9. Wybierz opcję [Wybierz z listy].

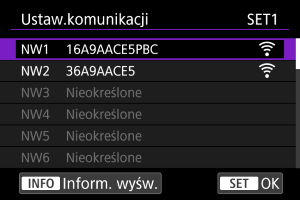

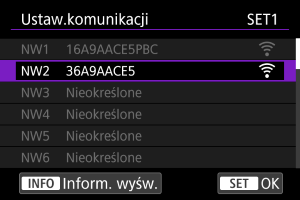

  10. Wybierz ustawienia komunikacji.

    • Pierwsze ustawienia komunikacji zostaną zarejestrowane, a wyświetlacz powróci do ekranu [Zmień].
    • Ustawienia przewodowej sieci LAN lub Wi-Fi można rejestrować w dowolnej kolejności.

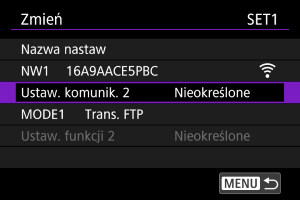

  11. Wybierz opcję [Ustaw. komunik. 2].

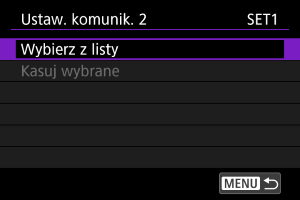

  12. Wybierz opcję [Wybierz z listy].

  13. Wybierz ustawienia komunikacji.

    Uwaga

    • Wybierz ustawienia Wi-Fi, jeśli ustawienia przewodowej sieci LAN są już zarejestrowane w [Ustaw. komunik. 1], lub wybierz ustawienia przewodowej sieci LAN, jeśli ustawienia Wi-Fi są już zarejestrowane w [Ustaw. komunik. 1].

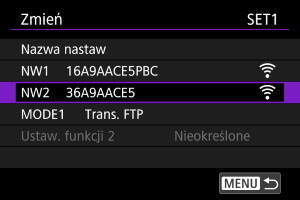

  14. Wyjdź z ekranu zmiany ustawień.

    • Naciśnij przycisk MENU.

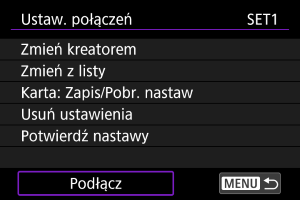

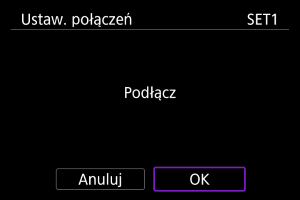

  15. Wybierz opcję [Podłącz].

  16. Wybierz opcję [OK].

    • Połączenie zostaje nawiązane.
