Tīkla iestatījumu pārbaude un rediģēšana

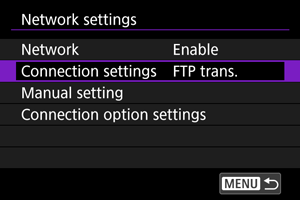

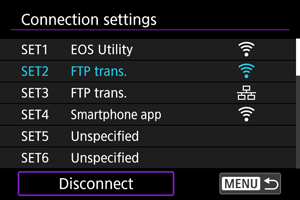

Savienojumu pārtraukšana ekrānā [Connection settings/Savienojuma iestatījumi]

  1. Izvēlieties [Sakaru funkcijas: Network settings/Sakaru funkcijas: Tīkla iestatījumi] ().

  2. Izvēlieties [Connection settings/Savienojuma iestatījumi].

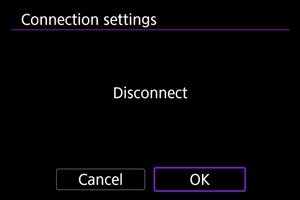

  3. Izvēlieties [Disconnect/Pārtraukt savienojumu].

  4. Izvēlieties [OK/Apstiprināt].

    • Ierīces tiks atvienotas.

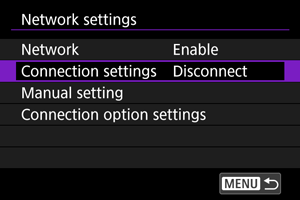

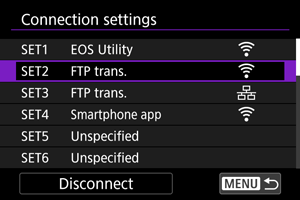

Savienojumu atkārtota izveide ekrānā [Connection settings/Savienojuma iestatījumi]

  1. Izvēlieties [Sakaru funkcijas: Network settings/Communication functions: Tīkla iestatījumi] ().

  2. Izvēlieties [Connection settings/Savienojuma iestatījumi].

  3. Izvēlieties [SET*/KOPA*].

    • Saglabātajos iestatījumos norādiet iestatījumus, kuri jāizmanto savienojumam.

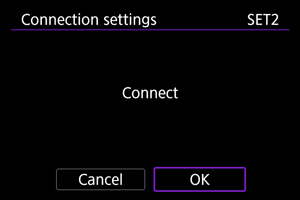

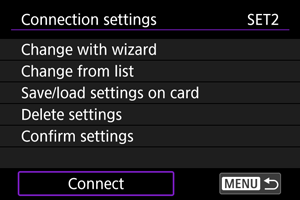

  4. Izvēlieties [Connect/Izveidot savienojumu].

  5. Izvēlieties [OK/Apstiprināt].

    • Ierīces tiks no jauna savienotas.
    • Ja mērķa ierīcē iestatījumi ir mainīti, atjaunojiet iepriekšējos iestatījumus, lai varētu veidot savienojumus ar kameru.

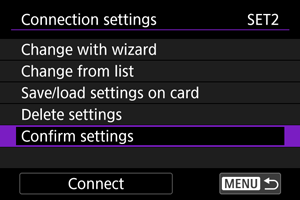

Savienojuma iestatījumu pārbaude un rediģēšana

Varat pārbaudīt, mainīt vai dzēst kamerā saglabātos savienojumu iestatījumus.

  1. Izvēlieties [Sakaru funkcijas: Network settings/Communication functions: Tīkla iestatījumi] ().

  2. Izvēlieties [Connection settings/Savienojuma iestatījumi].

  3. Izvēlieties [SET*/KOPA*].

    • Saglabātajos iestatījumos norādiet iestatījumus, kuri jāizmanto savienojumam.

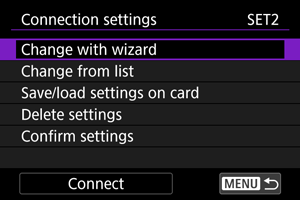

  4. Pārbaudiet vai mainiet iestatījumus.

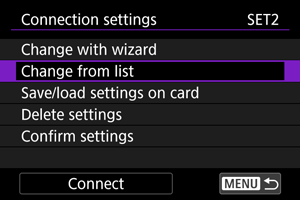

    • Change with wizard (Mainīt ar vedni)/Change from list (Mainīt no saraksta)

      Mainiet savienojuma iestatījumus ().

    • Save/load settings on card (Saglabāt/ielādēt iestatījumus no kartes)

      Saglabājiet savienojuma iestatījumus kartē vai ielādējiet saglabātus savienojuma iestatījumus no kartes kamerā ().

    • Delete settings (Dzēst iestatījumus)

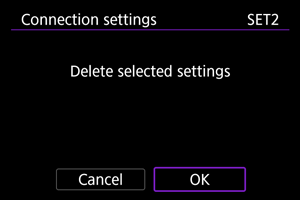

      Izvēlieties, lai izdzēstu savienojuma iestatījumus.

      Izvēlieties [OK/Apstiprināt], lai izdzēstu iestatījumus.

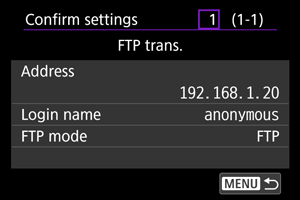

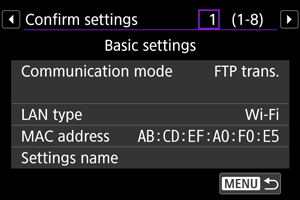

    • Confirm settings (Apstiprināt iestatījumus)

      Izvēlieties, lai pārbaudītu savienojuma iestatījumus.

    • Connect (Savienot)

      Izvēlieties, lai no jauna izveidotu savienojumu ().

Savienojuma iestatījumu maiņa

Iestatījumi, kas sākotnēji norādīti ar savienojuma vedni, var tikt izmainīti tālāk norādītajā veidā.

Change with wizard (Mainīt ar vedni)

Varat izmantot savienojuma vedni, lai mainītu kamerā saglabātos savienojuma iestatījumus.

  1. Piekļūstiet ekrānam [Connection settings/Savienojuma iestatījumi].

  2. Izvēlieties [Change with wizard/Mainīt ar vedni].

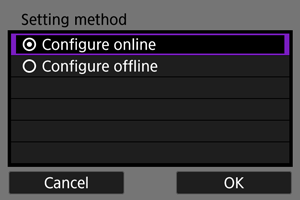

  3. Izmantojiet savienojuma vedni, lai mainītu savienojuma iestatījumus.

Change from list (Mainīt no saraksta)

Varat izmantot sakaru un funkciju iestatījumus, kas saglabāti kamerā, lai mainītu kamerā saglabātos savienojumu iestatījumus. Varat arī reģistrēt iestatījumu nosaukumus.

  1. Piekļūstiet ekrānam [Connection settings/Savienojuma iestatījumi].

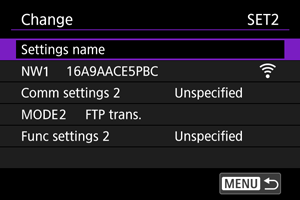

  2. Izvēlieties [Change from list/Mainīt no saraksta].

  3. Izvēlieties opciju un mainiet iestatījuma detalizēto informāciju pēc nepieciešamības.

    • Settings name (Iestatījumu nosaukums)

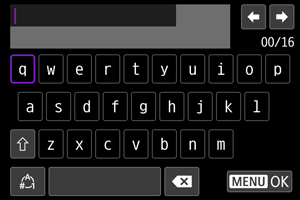

      Izvēlieties, lai piešķirtu nosaukumus iestatījumu kopām. Lai ievadītu tekstu, izmantojiet virtuālo tastatūru ().

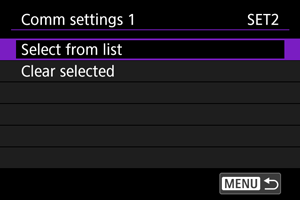

    • NW (Tīkls)*/Comm settings (Sakaru iestatījumi)*

      Izvēlieties, lai mainītu, pievienotu vai dzēstu sakaru iestatījumus.

      • Izvēloties [Select from list/Izvēlēties no saraksta], sarakstā tiek norādīti kamerā saglabātie sakaru iestatījumi. Izvēlieties sakaru iestatījumus, kuri jāizmanto.

        Lai skatītu sakaru iestatījumu detaļas, izvēlieties iestatījumus un nospiediet pogu INFO.

      • Izvēloties [Clear selected/Notīrīt izvēlētos], tiek dzēsti sakaru iestatījumi ar reģistrētajiem savienojumu iestatījumiem. Apstiprinājuma ekrānā izvēlieties [OK/Apstiprināt].

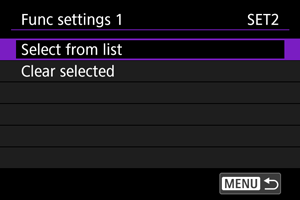

    • MODE (REŽĪMS)*/Function settings (Funkciju iestatījumi)*

      Izvēlieties, lai mainītu, pievienotu vai dzēstu funkciju iestatījumus.

      • Izvēloties [Select from list/Izvēlēties no saraksta], sarakstā tiek norādīti kamerā saglabātie funkciju iestatījumi. Izvēlieties funkciju iestatījumus, kuri jāizmanto.

        Lai skatītu funkciju iestatījumu detaļas, izvēlieties iestatījumus un nospiediet pogu INFO.

      • Izvēloties [Clear selected/Notīrīt izvēlētos], tiek dzēsti funkciju iestatījumi ar reģistrētajiem savienojumu iestatījumiem. Apstiprinājuma ekrānā izvēlieties [OK/Apstiprināt].

Piezīme

  • Varat reģistrēt divus sakaru un funkciju iestatījumu komplektus kā vienu savienojuma iestatījumu kopu. Ņemiet vērā, ka atkarībā no iestatījumu detaļām dažos gadījumos var reģistrēt tikai vienu komplektu.

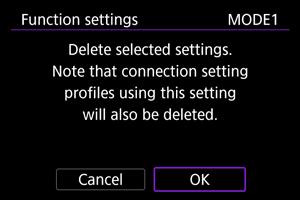

  • Dzēšot visus funkciju iestatījumus, tiek dzēsti arī sakaru iestatījumi, un savienojumu iestatījumiem tiks pievienota atzīme [Unspecified/Nenorādīti].

Iestatījumu saglabāšana un ielāde

Savienojuma iestatījumus var saglabāt kartē un lietot citām kamerām. Citās kamerās konfigurētus savienojuma iestatījumus arī var izmantot kamerai, kuru plānojat lietot.

Piezīme

  • [Iestatīšana: Save/load cam settings on card/Iestatīšana: Saglabāt/ielādēt kameras iestatījumus kartē] dod iespēju saglabāt visus kameras sakaru iestatījumus kartē vai ielādēt visus citas kameras sakaru iestatījumus no kartes.

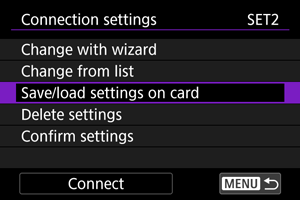

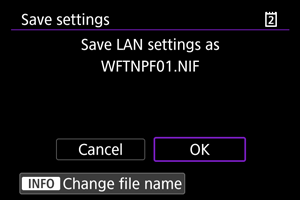

Iestatījumu saglabāšana

  1. Piekļūstiet ekrānam [Connection settings/Savienojuma iestatījumi].

  2. Izvēlieties [Save/load settings on card / Saglabāt/ielādēt iestatījumus no kartes].

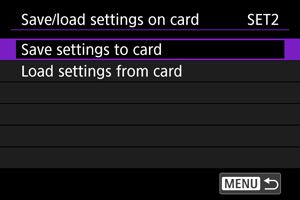

  3. Izvēlieties [Save settings to card/Saglabāt iestatījumus kartē].

  4. Izvēlieties [OK/Apstiprināt].

    • Faila nosaukumu automātiski nosaka kamera: WFTNPF, kam seko skaitlis (no 01 līdz 40) un paplašinājums NIF. Lai pēc nepieciešamības pārdēvētu failu, nospiediet pogu INFO.
    • Iestatījumi tiks saglabāti kartē.
    • Iestatījumu fails tiek saglabāts kartes daļā, kas ir redzama, kad karte ir atvērta (saknes direktorijā).

Brīdinājums

  • Vienā kartē no kameras var saglabāt 40 iestatījumu failus. Lai saglabātu 41 vai vairāk, izmantojiet citu karti.

Iestatījumu ielāde

  1. Piekļūstiet ekrānam [Connection settings/Savienojuma iestatījumi].

  2. Izvēlieties [Save/load settings on card / Saglabāt/ielādēt iestatījumus no kartes].

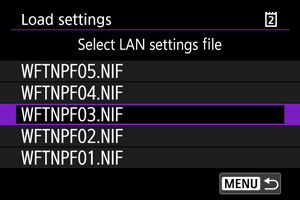

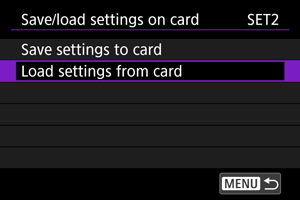

  3. Izvēlieties [Load settings from card/Ielādēt iestatījumus no kartes].

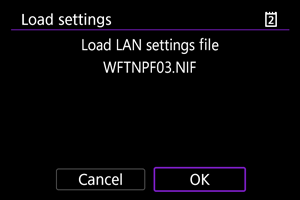

  4. Izvēlieties iestatījumu failu.

    • Izvēlieties iestatījumu failu, kas atbilst jūsu tīkla videi.
  5. Izvēlieties [OK/Apstiprināt].

    • Informācija no iestatījumu faila tiek ielādēta izvēlētajā iestatījumu numurā.

Brīdinājums

  • Arī tad, ja dators vai cita ierīce tiek izmantota, lai kartē saglabātu 41 vai vairāk iestatījumu failus, kameras ekrānā, no kura notiek iestatījumu ielāde, tiek rādīti tikai 40 faili. Lai ielādētu 41 vai vairāk iestatījumu failus, ielādējiet 40 failus no vienas kartes, pēc tam ielādējiet atlikušos failus no citas kartes.

Piezīme

  • [Iestatīšana: Save/load cam settings on card/Set-up: Saglabāt/ielādēt kameras iestatījumus kartē] dod iespēju saglabāt visus kameras sakaru iestatījumus kartē vai ielādēt visus citas kameras sakaru iestatījumus no kartes.

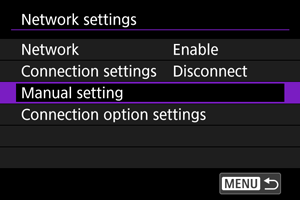

Savienojuma iestatījumu manuāla rediģēšana

Varat pievienot, mainīt un dzēst kamerā saglabātos sakaru un funkciju iestatījumus. Varat arī konfigurēt iestatījumus, kurus nenorāda ar savienojuma vedni, piemēram, iestatījumu, kas nosaka, kam jānotiek, ja uz FTP serveri tiek nosūtīti faili ar nosaukumu, kāds jau ir esošiem failiem.

Sakaru iestatījumu rediģēšana

  1. Izvēlieties [Sakaru funkcijas: Network settings/Communication functions: Tīkla iestatījumi] ().

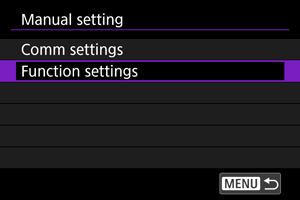

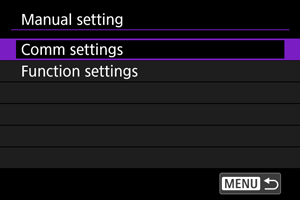

  2. Izvēlieties [Manual setting/Manuāla iestatīšana].

  3. Izvēlieties [Comm settings/Sakaru iestatījumi].

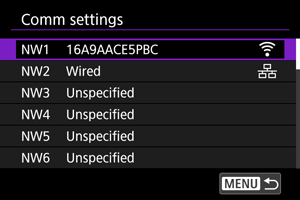

  4. Izvēlieties [NW*/Tīkls*].

    • Lai rediģētu, izvēlieties saglabātos iestatījumus.

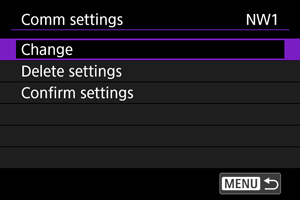

  5. Mainiet, dzēsiet vai pārbaudiet iestatījumus pēc nepieciešamības.

    • Change (Mainīt)

      Izvēlieties, lai mainītu atsevišķus iestatījumus, kas iekļauti sakaru iestatījumu kopās.

      • Izvēloties [Wireless LAN/Bezvadu lokālais tīkls], varat mainīt, piemēram, mērķa SSID.
      • Izvēloties [TCP/IPv4], varat konfigurēt tādus ar tīklu saistītus iestatījumus kā IP adresi.
      • Izvēloties [TCP/IPv6], varat konfigurēt iestatījumus, kurus izmanto ar IPv6 ().
      • Atkarībā no sakaru iestatījuma daži vienumi var netikt parādīti.

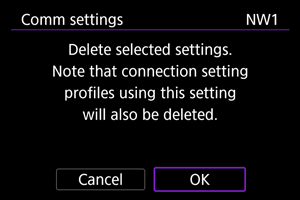

    • Delete settings (Dzēst iestatījumus)

      Izvēlieties, lai izdzēstu sakaru iestatījumus.

      Izvēlieties [OK/Apstiprināt], lai izdzēstu iestatījumus.

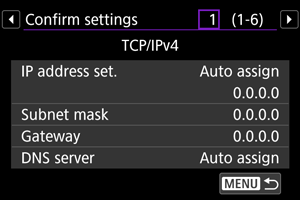

    • Confirm settings (Apstiprināt iestatījumus)

      Izvēlieties, lai pārbaudītu sakaru iestatījumus.

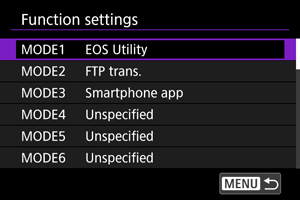

Funkciju iestatījumu rediģēšana

  1. Izvēlieties [Sakaru funkcijas: Network settings/Communication functions: Tīkla iestatījumi] ().

  2. Izvēlieties [Manual setting/Manuāla iestatīšana].

  3. Izvēlieties [Function settings/Funkciju iestatījumi].

  4. Izvēlieties [MODE*/REŽĪMS*].

    • Lai rediģētu, izvēlieties saglabātos iestatījumus.

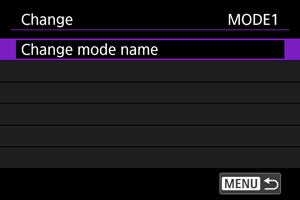

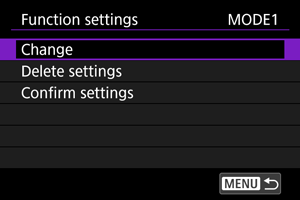

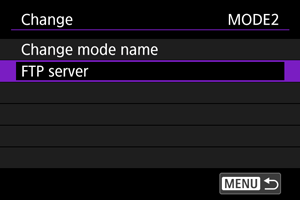

  5. Mainiet, dzēsiet vai pārbaudiet iestatījumus pēc nepieciešamības.

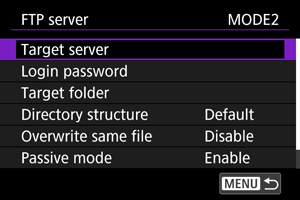

Mērķa mapes direktoriju struktūra

To konfigurē, atverot [FTP server/FTP serveris] → [Directory structure/Direktoriju struktūra].

Izmantojot [Default/Noklusējums], attēlu glabāšanai tiek izmantota saknes mape. Ja, izmainot iestatījumu [Target folder/Mērķa mape], esat saknes mapē izveidojis apakšmapi, attēli tiek saglabāti šajā mapē.

Izvēloties [Camera/Kamera], attēlu glabāšanai servera saknes mapē automātiski tiek izveidota mapju struktūra, kas atbilst kameras mapju struktūrai (piemēram, A/DCIM/100EOSR1). Ja, mainot iestatījumu [Target folder/Mērķa mape], esat saknes mapē izveidojis apakšmapi, attēlu glabāšanai šajā mapē automātiski tiek izveidota mapju struktūra, piemēram, A/DCIM/100EOSR1.

Failu pārrakstīšana, kad to nosaukumi sakrīt

To konfigurē, atverot [FTP server/FTP serveris] → [Overwrite same file/Pārrakstīt tādu pašu failu].

Ja iestatījumam [Overwrite same file/Pārrakstīt tādu pašu failu] ir norādīta vērtība [Disable/Atspējot]

Ja FTP servera mērķa mapē jau ir fails ar tādu pašu nosaukumu, jaunais fails tiks saglabāts ar nosaukumu, kuram pievienota pasvītra un numurs, piemēram IMB_0003_1.JPG.

Ja attēli tiek sūtīti vēlreiz, jo sākotnējā sūtīšana neizdodas

Arī tad, ja kamera ir konfigurēta pārrakstīt failus, kuru nosaukums sakrīt, un no jauna sūtāt attēla failu, ko sākotnēji nevarēja pārsūtīt, esošais fails dažos gadījumos var netikt pārrakstīts. Šādā gadījumā jaunais fails tiks saglabāts ar nosaukumu, kas papildināts ar pasvītru, burtu un numuru, piemēram, IMG_0003_a1.JPG.

Pasīvais režīms

To konfigurē, atverot [FTP server/FTP serveris] → [Passive mode/Pasīvais režīms].

Iespējojiet šo iestatījumu tīkla vidē, ko aizsargā ugunsmūris. Ja rodas 41. kļūda (Cannot connect to FTP server (Nevar pieslēgties FTP serverim)), pasīvā režīma iestatīšana uz [Enable/Iespējot] var ļaut piekļūt FTP serverim.

Uzticēšanās norādīšana mērķa serveriem

To konfigurē, atverot [FTP server/FTP serveris] → [Trust target server/Uzticēties mērķa serverim].

Iestatiet vērtību [Enable/Iespējot], ja dodat priekšroku savienojuma izveidei ar FTP serveriem arī tad, ja uzticēšanos nevar nodrošināt, ņemot vērā izmantoto saknes sertifikātu. Šādā gadījumā ievērojiet atbilstošus drošības pasākumus.

Savienojuma opciju norādīšana

Varat konfigurēt iestatījumus, ko izmanto FTP sūtīšanai. Iestatījumi ir pieejami arī autentifikācijas informācijai, kas tiek izmantota LAN vidēs ar 802.1X autentifikāciju.

  1. Izvēlieties [Sakaru funkcijas: Network settings/Communication functions: Tīkla iestatījumi] ().

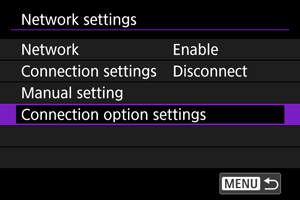

  2. Izvēlieties [Connection option settings/Savienojuma opciju iestatījumi].

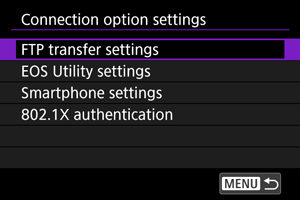

  3. Izvēlieties konfigurējamo opciju.

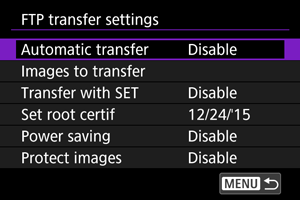

FTP transfer settings (FTP sūtīšanas iestatījumi)

Izvēloties [FTP transfer settings/FTP sūtīšanas iestatījumi], varat konfigurēt iestatījumus, kas saistīti ar FTP pārsūtīšanu un enerģijas taupīšanu.

  • Automatic transfer (Automātiskā sūtīšana) / Images to transfer (Sūtāmie attēli) / Transfer with SET (Sūtīšana ar KOPU) / Set root certif (Iestatīt saknes sertifikāciju)

    Plašāk sk. Attēlu sūtīšana uz FTP serveri.

  • Power saving (Enerģijas taupīšana)

    Ja ir norādīts iestatījums [Enable/Iespējot] un noteiktu periodu netiek pārsūtīts neviens attēls, kamera veic atteikšanos FTP serverī un atvienojas no LAN tīkla. Savienojums tiek automātiski atjaunots, kad kamera ir gatava atkārtotai attēlu pārraidei. Ja nevēlaties pārtraukt savienojumu ar LAN tīklu, iestatiet vērtību [Disable/Atspējot].

  • Protect images (Aizsargāt attēlus)

    Lai automātiski aizsargātu ar FTP pārraidītos attēlus, iestatiet [Enable/Iespējot] ().

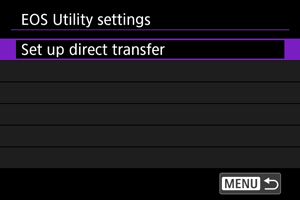

EOS Utility settings (EOS Utility iestatījumi)

Izvēloties [EOS Utility settings/EOS Utility iest], varat konfigurēt tiešās sūtīšanas iestatījumus.

Smartphone settings (Viedtālruņa iestatījumi)

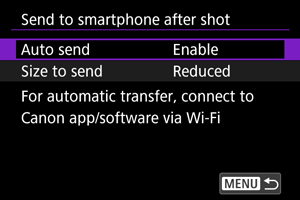

Izvēle [Send to smartphone after shot/Pēc uzņemšanas sūtīt uz viedtālruni] sadaļā [Smartphone settings/Viedtālruņa iestatījumi] ļauj iestatīt automātiski sūtāmo attēlu lielumu.

802.1X authentication (802.1X autentifikācija)

Izvēloties [802.1X authentication/802.1X autentifikācija], ar iestatīšanas vedņa palīdzību varat iestatīt, pārbaudīt un dzēst 802.1X autentifikācijas iestatījumus.

Konfigurējiet šos iestatījumus, kad pieslēdzaties tīkliem, kuriem nepieciešama 802.1X autentifikācija.

Vispirms saglabājiet sertifikātu 802.1X autentifikācijas tipam, kura tiek izmantota kamerā esošajai kartei.

Tālāk ir norādīti failu tipi un nosaukumi, ko var ielādēt, izmantojot šo funkciju.

Tips Faila nosaukums
Saknes sertifikāts 8021X_R.CER
8021X_R.CRT
8021X_R.PEM
Klienta sertifikāts 8021X_C.CER
8021X_C.CRT
8021X_C.PEM
8021X_C.P12
8021X_C.PFX
Privātā atslēga 8021X_C.KEY

Ņemiet vērā, ka kamera atbalsta tālāk norādītos protokolus.

Protokols Atbalstītā autentifikācija
EAP-TLS X.509, PKCS#12
EAP-TTLS MS-CHAP v2
PEAP MS-CHAP v2

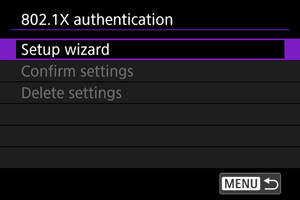

  • Setup wizard (Iestatīšanas vednis)

    Sekojiet vedņa norādījumiem, lai konfigurētu autentifikācijas iestatījumus.

  • Confirm settings (Apstiprināt iestatījumus)

    Izvēlieties, lai pārbaudītu autentifikācijas iestatījumus.

  • Delete settings (Dzēst iestatījumus)

    Izvēlieties, lai izdzēstu autentifikācijas iestatījumus. Parādītajā ekrānā izvēloties [OK/Apstiprināt], iestatījumi tiek izdzēsti.
