Dalių pavadinimai

  1. (1) Režimo pasirinkimo ratukas
  2. (2) // 5 / baltos spalvos balanso / filmų ir nuotraukų perjungiklis
  3. (3) Pagrindinis valdymo ratukas
  4. (4) Filmavimo mygtukas (viršuje) / užrakto mygtukas
  5. (5) Mastelio keitimo svirtelė

    Fotografuojant: W plačiakampis objektyvas / T teleobjektyvas

    Peržiūros metu: rodyklė / didinimas

  6. (6) // 4 / daugiafunkcinis / vaizdų siuntimo į išmanųjį telefoną mygtukas
  7. (7) Rankena (baterijų skyrius)
  8. (8) Anga NS kabeliui
  9. (9) Laikmačio lemputė / AF pagalbinis spindulys
  10. (10) Objektyvo apsodas
  11. (11) Kontaktai
  12. (12) // 6 / tiesioginė transliacija / vaizdų paieškos mygtukas
  1. (13) RF objektyvo apsodo žyma
  2. (14) Vaizdo jutiklis
  3. (15) Signalinė lemputė
  4. (16) Dirželio kilputė
  5. (17) Objektyvo atleidimo mygtukas
  6. (18) Išmetimo anga
  7. (19) Jungčių dangtelis
  8. (20) Objektyvo fiksavimo kaištis
  9. (21) REC Filmavimo mygtukas (priekyje)
  10. (22) Jungties dangtelis
  11. (23) Korpuso dangtelis
  12. (24) Ausinių jungtis
  13. (25) Nuotolinio valdymo jungtis
  14. (26) Išorinio mikrofono įvado jungtis
  15. (27) HDMI OUT jungtis
  16. (28) Skaitmeninė jungtis
  1. (1) Daugiafunkcinė jungtis
  2. (2) Mikrofonas
  3. (3) Židinio plokštumos žyma
  4. (4) / Fotografavimo / filmavimo jungiklis
  5. (5) // 7 / spalvų režimo / vertinimo mygtukas
  6. (6) Meniu mygtukas
  7. (7) Garsiakalbis
  8. (8) Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  9. (9) / 1 / AF paleidimo mygtukas
  1. (10) Sparčiojo valdymo ratukas 2
  2. (11) Dirželio kilputė
  3. (12) / Maitinimo jungiklis
  4. (13) / 3 / AE fiksavimo mygtukas
  5. (14) Trikojo lizdas
  6. (15)/ 2 / didinimo / mažinimo mygtukas
  7. (16) Kortelės lizdo dangtelis
  8. (17) Kortelės lizdas 2
  9. (18) Kortelės lizdas 1
  1. (1) Ekranas
  2. (2) Prieigos lemputė
  3. (3) Įtraukimo anga
  4. (4) Trikojo lizdas
  5. (5) Serijos numeris (korpuso numeris)
  6. (6) Nustatymo mygtukas SET
  7. (7) / Sparčiojo valdymo ratukas 1 / krypčių mygtukai
  8. (8) Baterijų skyriaus dangtelis
  9. (9) Baterijų skyriaus dangtelio užraktas
  10. (10) Informacijos mygtukas
  1. (11) /ZEBRA Aukštyn / ZEBRA mygtukas
  2. (12) / Į kairę / AF taško pasirinkimo mygtukas
  3. (13) Peržiūros mygtukas
  4. (14) Sparčiojo valdymo mygtukas
  5. (15) /PEAKING Į dešinę / kontūro pabrėžimo mygtukas
  6. (16) /AUDIO STATUS Žemyn / garso būsenos mygtukas
  7. (17) / Daugiafunkcinio užrakto / trynimo mygtukas

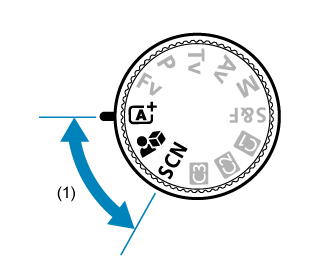

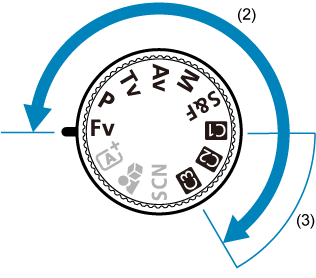

Režimo pasirinkimo ratukas

Režimo pasirinkimo ratukas yra padalintas į pagrindinės zonos ir kūrybinės zonos režimus.

Pagrindinės zonos režimais fotoaparatas nustato optimalias nuostatas pagal fotografuojamą objektą arba aplinką. Kūrybinės zonos režimais galite fotografuoti pasirinkę pageidaujamas ekspozicijos ir kitas nuostatas.

(1) Pagrindinė zona

(2) Kūrybinė zona / (3) Pasirenkamas fotografavimo režimas

Režimo pasirinkimo ratukas ir fotografavimo režimai

Režimo pasirinkimo ratukas Fotografavimo režimas
Filmai Filmų filmavimas Nuotraukos Fotografavimas
Pagrindinė zona Išmanusis automatinis vaizdo režimas Filmas išmaniuoju automatiniu vaizdo režimu Išmanusis automatinis vaizdo režimas
Filmas stambiu planu demonstracijoms Filmas stambiu planu demonstracijoms

Ypatinga aplinka

Ypatinga aplinka

Filmas režimu „Lygi oda“

Filmo IS režimas

HDR filmas

Portretas

Lygi oda

Panoraminis kadras

Maistas

Naktinis vaizdas laikant fotoaparatą rankoje
Kūrybinė zona Fv Filmas automatinės ekspozicijos režimu AE su pirmenybe lankstumui
P AE programa
Tv Filmas AE su pirmenybe išlaikymui režimu AE su pirmenybe išlaikymui
Av Filmas AE su pirmenybe diafragmai režimu AE su pirmenybe diafragmai
M Rankinis eksponavimas filmuojant Rankinis eksponavimas
Sulėtintas ir pagreitintas vaizdas Sulėtinto / pagreitinto vaizdo filmas AE programa

Pasirenkamas fotografavimo režimas 1Pasirenkamas fotografavimo režimas 2Pasirenkamas fotografavimo režimas 3

Pasirenkamas fotografavimo režimas

 Pasirenkamas filmų filmavimas Pasirenkamas fotografavimas

Baterijų kroviklis LC-E6

Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().

  1. (1) Baterijų paketo lizdas
  2. (2) Įkrovimo lemputė
  1. (3) Maitinimo kištukas

Baterijų kroviklis LC-E6E

Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().

  1. (1) Įkrovimo lemputė
  2. (2) Baterijų paketo lizdas
  1. (3) Maitinimo kabelis
  2. (4) Maitinimo kabelio lizdas

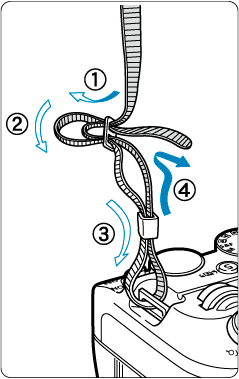

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.
