Dalių pavadinimai

  1. (1)MODE Režimų mygtukas
  2. (2) Filmavimo mygtukas
  3. (3) Dirželio kilputė
  4. (4) Pagrindinis valdymo ratukas
  5. (5) Užrakto mygtukas
  6. (6) / Daugiafunkcis / vaizdų perdavimo į FTP serverį mygtukas
  7. (7) Laikmačio lemputė / AF pagalbinis spindulys
  8. (8) Rankena (baterijų skyrius)
  9. (9) NS jungiamosios movos kabelio lizdas
  10. (10) Lauko gylio peržiūros mygtukas
  11. (11) Kontaktai
  12. (12) Objektyvo apsodas
  1. (13) Jungties dangtelis
  2. (14) Blykstės sinchronizavimo kontaktai
  3. (15) Daugiafunkcė jungtis
  4. (16) RF objektyvo apsodo žyma
  5. (17) Židinio plokštumos žyma
  6. (18) Dirželio kilputė
  7. (19) Signalinė lemputė
  8. (20) Užrakto užuolaidėlė / vaizdų jutiklis
  9. (21) Objektyvo atleidimo mygtukas
  10. (22) Objektyvo fiksavimo kaištis
  11. (23) Nuotolinio valdymo jungtis
  12. (24) Korpuso dangtelis
  1. (1) LCD skydelis
  2. (2) Okuliaro gaubtas
  3. (3) Garsiakalbis
  4. (4) Mikrofonas
  5. (5) / Fotografavimo / filmavimo jungiklis
  6. (6) Jungčių dangtelis
  7. (7) Išorinio mikrofono įvado jungtis
  8. (8) Skaitmeninė jungtis
  9. (9) Išmetimo anga
  10. (10) Ausinių jungtis
  11. (11) HDMI mikroišvadas
  12. (12) Sinchronizavimo jungtis
  13. (13) / LCD ekrane rodomos informacijos perjungimo / ekrano apšvietimo / apkirpimo mygtukas
  1. (14) Maitinimo / daugiafunkcinio užrakto jungiklis
  2. (15) Sparčiojo valdymo ratukas 2
  3. (16) AE fiksavimo mygtukas
  4. (17) AF taško pasirinkimo mygtukas
  5. (18) AF paleidimo mygtukas
  6. (19) Daugiafunkcis valdiklis (taip pat galima paspausti centrą)
  7. (20) Sparčiojo valdymo ratukas 1
  8. (21) Nustatymo mygtukas SET
  9. (22) Trynimo mygtukas
  10. (23) Peržiūros mygtukas
  11. (24) Meniu mygtukas
  12. (25) / Vertinimo / balso atmintinės mygtukas
  1. (1) Vaizdo ieškiklio okuliaras
  2. (2) Ekranas
  3. (3) Anga priedams prijungti
  4. (4) Įtraukimo anga
  5. (5) Trikojo lizdas
  6. (6) Serijos numeris (korpuso numeris)
  7. (7) Anga priedams prijungti
  8. (8) Prieigos lemputė
  9. (9) Dioptrijų nustatymo ratukas
  1. (10) Didinimo / mažinimo mygtukas
  2. (11) Informacijos mygtukas
  3. (12) Sparčiojo valdymo mygtukas
  4. (13) Kortelės lizdo dangtelis
  5. (14) Baterijų skyriaus dangtelio užraktas
  6. (15) Baterijų skyriaus dangtelis
  7. (16) Kortelės lizdas 1
  8. (17) Kortelės lizdas 2
  9. (18) Kortelės išstūmimo mygtukas

LCD skydelyje pateikiamas informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos. Informacijos apie piktogramas žr. Informacijos rodinys.

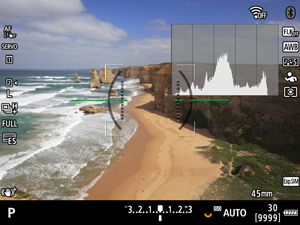

Vaizdo ieškiklio informacijos rodinys

Kokia informacija rodoma, priklauso nuo fotoaparato būsenos.

Baterijų kroviklis LC-E6

Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().

  1. (1) Baterijų paketo lizdas
  2. (2) Įkrovimo lemputė
  1. (3) Maitinimo kištukas

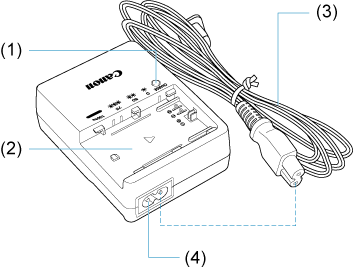

Baterijų kroviklis LC-E6E

Baterijų paketo LP-E6P / LP-E6NH / LP-E6N / LP-E6 kroviklis ().

  1. (1) Įkrovimo lemputė
  2. (2) Baterijų paketo lizdas
  1. (3) Maitinimo kabelis
  2. (4) Maitinimo kabelio lizdas

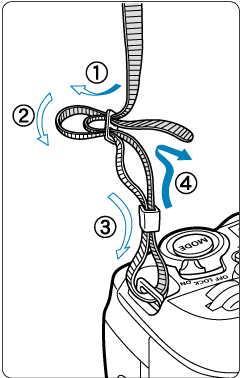

Dirželio prikabinimas

Iš apačios prakiškite dirželio galą pro fotoaparato korpuse esančią dirželio kilputę, tada prakiškite jį pro dirželio sagtį (žr. iliustraciją). Patraukite dirželį ir priveržkite taip, kad jis neatsilaisvintų nuo sagties.

Kabelio apsaugos naudojimas

Jungdami kabelius (sąsajos kabelį arba HDMI kabelį) naudokite pridėtą kabelio apsaugą. Kabelio apsauga padeda apsaugoti nuo atsitiktinio atsijungimo ir lizdo sugadinimo.

  • Kai fotoaparatą jungiate prie kompiuterio, naudokite „Canon“ kabelį (pridedamą arba parduodamą atskirai).
  • Kai fotoaparatą jungiate prie televizoriaus arba kito rodymo įrenginio, naudokite prekybos vietose parduodamą HDMI kabelį.

Pasirengimas

  1. Pasiruoškite kabelio apsaugą.

    • Kabelio apsaugą sudaro apsauga (1) ir spaustukas (2).

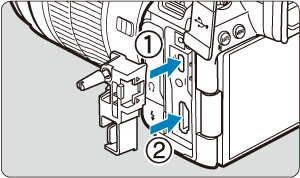

  2. Prijunkite apsaugą prie fotoaparato.

Kabelio įkišimas / prijungimas

Įkiškite kabelius į spaustuką, prijunkite spaustuką prie apsaugos, po to prijunkite kabelius prie fotoaparato.

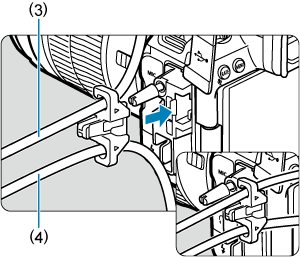

Kai naudojamas ir „Canon“ sąsajos kabelis, ir HDMI kabelis

  1. Prakiškite abu kabelius pro spaustuką.

    • (3) „Canon“ sąsajos kabelis
    • (4) HDMI kabelis

  2. Prijunkite spaustuką prie apsaugos.

  3. Prie fotoaparato prijunkite abu kabelius.

Kai naudojamas tik „Canon“ sąsajos kabelis arba HDMI kabelis

Prakiškite kabelį per spaustuką (2) kaip pavaizduota, po to prijunkite spaustuką prie apsaugos.

Atsargiai

  • Naudojant fotoaparatą, kai sąsajos kabelis arba HDMI kabelis prijungtas nenaudojant kabelio apsaugos, galima sugadinti fotoaparato lizdą. Būtinai įsitikinkite, kad kiekvienas kabelis patikimai prijungtas prie fotoaparato lizdo.
