Informacijos rodinys

LCD skydelis

1 nuotraukų / filmų parengties ekranas

  1. (1) Valdymas akimi
  2. (2) Fotografavimo režimas
  3. (3) Baterijų lygis
  4. (4) Ekspozicijos kompensavimas fotografuojant su blykste
  5. (5) Ekspozicijos kompensavimas
  6. (6) „Bluetooth“ funkcija
  7. (7) „Wi-Fi“ funkcija / laidinis LAN ryšys
  1. (8) Išlaikymas
  2. (9) Diafragmos reikšmė
  3. (10) Ekspozicijos lygio indikatorius (ekspozicijos kompensavimo dydis) / AEB diapazonas
  4. (11) ISO jautrumas
  5. (12) Paryškinto atspalvio pirmenybė

2 nuotraukų parengties ekranas

  1. (1) AF zona
  2. (2) Pavaros režimas
  3. (3) AF veikimas
  4. (4) Matavimo režimas
  5. (5) Kortelės lizdas
  6. (6) Filmavimo režimas (filmai)
  1. (7) Raiška (filmai)
  2. (8) Baltos spalvos balansas
  3. (9) „Picture Style“ sąranka
  4. (10) HDR fotografavimas (PQ)
  5. (11) RAW formatas (filmai)
  6. (12) Kadrų dažnis (filmai)

2 filmų parengties ekranas

  1. (1) AF zona
  2. (2) „Image Stabilizer“ (Vaizdo stabilizatorius) (IS režimas)
  3. (3) Kortelės lizdas
  4. (4) Baltos spalvos balansas
  1. (5) „Picture Style“ sąranka / pasirinktinis vaizdas
  2. (6) HDR fotografavimas (PQ)
  3. (7) Galima filmo įrašymo trukmė

Filmo įrašymas

  1. (1) Fotografavimo režimas
  2. (2) Baterijų lygis
  1. (3) Vykdomas įrašymas / vykdomas išorinis įrašymas (10 bitų, per HDMI)
  2. (4) Praėjusi įrašymo trukmė

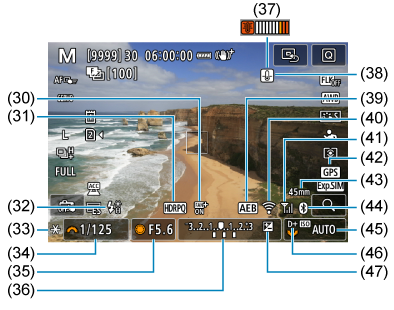

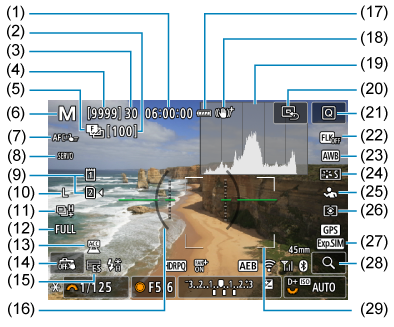

Fotografavimo ekranas

Kaskart, paspaudus mygtuką INFO, ekrane pasikeis informacijos rodinys.

  • Ekrane pateikiamos tik esamu metu pritaikytos nuostatos.
  1. (1) Galima filmo įrašymo trukmė
  2. (2) Likęs kadrų skaičius naudojant fokusuotės skirtingų parametrų seriją, daugybines ekspozicijas arba intervalų laikmatį
  3. (3) Maksimali serija
  4. (4) Galimų kadrų skaičius / trukmė sekundėmis iki nufotografavimo naudojant laikmatį
  5. (5) Fokusuotės skirtingų parametrų serija / daugybinės ekspozicijos / neriboto eksponavimo laikmatis / išankstinis nepertraukiamas fotografavimas / intervalų laikmatis
  6. (6) Fotografavimo režimas
  7. (7) AF zona
  8. (8) AF veikimas
  9. (9) Kortelė
  10. (10) Vaizdo kokybė
  11. (11) Pavaros režimas
  12. (12) Nuotraukos apkirpimas / vaizdo proporcijos
  13. (13) Prijungto priedo indikatorius
  1. (14) Jutiklinis užraktas / Kurti aplanką
  2. (15) Elektroninis užraktas
  3. (16) Elektroninis gulsčiukas
  4. (17) Baterijų lygis
  5. (18) „Image Stabilizer“ (Vaizdo stabilizatorius) (IS režimas)
  6. (19) Histograma (skaistis / RGB)
  7. (20) Įjungti centrinį AF tašką
  8. (21) Sparčiojo valdymo mygtukas
  9. (22) Fotografavimas sumažinant mirgėjimą
  10. (23) Baltos spalvos balansas / baltos spalvos balanso korekcija
  11. (24) „Picture Style“ sąranka
  12. (25) Aptiktinas objektas
  13. (26) Matavimo režimas
  14. (27) Rodinio imitavimas / OVI imitavimo peržiūros pagelbiklis
  15. (28) Didinimo mygtukas
  16. (29) AF taškas (Laisvai pasirenkamos zonos AF 1)
  1. (30) Aušinimo ventiliatoriaus nuostatos
  2. (31) HDR fotografavimas (PQ) / „View Assist.“ (Peržiūros pagelbiklis)
  3. (32) Blykstės parengtis / FE fiksavimas / didelės spartos sinchronizavimas
  4. (33) AE fiksavimas
  5. (34) Išlaikymas / daugiafunkcinio užrakto įspėjimas
  6. (35) Diafragmos reikšmė
  7. (36) Ekspozicijos lygio indikatorius (ekspozicijos kompensavimo dydis) / AEB diapazonas
  8. (37) Įspėjimas dėl perkaitimo
  9. (38) Įspėjimas dėl nuotraukos vaizdo kokybės
  1. (39) AEB / FEB
  2. (40) „Wi-Fi“ funkcija / laidinis LAN ryšys
  3. (41) Belaidžio ryšio signalo stiprumas / lėktuvo režimas
  4. (42) GPS ryšio būsena
  5. (43) Židinio nuotolis
  6. (44) „Bluetooth“ funkcija
  7. (45) ISO jautrumas
  8. (46) Paryškinto atspalvio pirmenybė
  9. (47) Ekspozicijos kompensavimas

Pastaba

  • Galite pasirinkti, kokia informacija turėtų būti rodoma paspaudus mygtuką INFO ().
  • Elektroninis gulsčiukas nerodomas, kai fotoaparatas HDMI kabeliu sujungtas su televizoriumi.
  • Pakeitus nuostatas, laikinai gali būti rodomos kitos piktogramos.

Filmo įrašymo ekranas

Kaskart, paspaudus mygtuką INFO, ekrane pasikeis informacijos rodinys.

  • Ekrane pateikiamos tik esamu metu pritaikytos nuostatos.

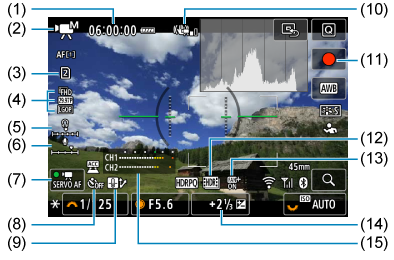

Parengtis

Filmo įrašymas

  1. (1) Galima filmo įrašymo trukmė
  2. (2) Fotografavimo režimas
  3. (3) Kortelė vaizdui įrašyti / peržiūrėti
  4. (4) Įrašomos filmuotos medžiagos dydis
  5. (5) Garso ausinėse intensyvumas
  6. (6) Garso įrašymo lygis (rankinė įvestis)
  7. (7) „Movie Servo AF“
  8. (8) Filmo laikmatis
  9. (9) Perkaitimo kontrolė
  10. (10) „Image Stabilizer“ (Vaizdo stabilizavimas) (Filmų skaitmeninis stabilizavimas)
  1. (11) Filmavimo mygtukas (įrašymo pradėjimas)
  2. (12) HDR filmų filmavimas
  3. (13) Aušinimo ventiliatoriaus nuostatos
  4. (14) Ekspozicijos lygio indikatorius (matavimo lygiai)
  5. (15) Garso įrašymo lygio indikatorius
  6. (16) Praėjusi įrašymo trukmė
  7. (17) Įrašymo būsena (kairėje: pagrindinis filmas, dešinėje: tarpinis filmas)
  8. (18) Vykdomas filmo įrašymas
  9. (19) Filmavimo mygtukas (įrašymo sustabdymas)
  • Kad būtų paprasčiau, praleidžiami elementų, kurie įtraukiami ir į Fotografavimo ekranas, paaiškinimai, kurie čia nerodomi.

Atsargiai

  • Galite pasirinkti, kokia informacija turėtų būti rodoma paspaudus mygtuką INFO ().
  • Elektroninis gulsčiukas nerodomas, kai fotoaparatas HDMI kabeliu sujungtas su televizoriumi.
  • Elektroninis gulsčiukas, tinklelio linijos ir histograma nerodoma filmuojant (o jei tuo metu rodomi, įrašant filmą, rodinys panaikinamas).
  • Pradėjus filmuoti, likusios filmavimo trukmės rodinys pakeičiamas vykdomo filmavimo laiko rodiniu.

Pastaba

  • Pakeitus nuostatas, laikinai gali būti rodomos kitos piktogramos.

Aplinkos piktogramos

Kai įjungtas fotografavimo režimas [Išmanusis automatinis vaizdo režimas] arba įrašymo režimas [Išmanusis automatinis vaizdo režimas (filmai)], fotoaparatas aptinka aplinkos tipą ir atitinkamai nustato visas nuostatas. Aptiktas aplinkos tipas rodomas ekrano viršutiniame kairiame kampe.

Objektas

Fonas

 Žmonės*1 Kiti objektai, ne žmonės Fono spalva
Judantys*2 Gamtoje / lauke Judantys*2 Iš arti*3
Skaistus Portretas (skaistus v.) Portretas, su judesiu (skaistus v.) Gamtoje / lauke (skaistus v.) Ne portretas, su judesiu (skaistus v.) Iš arti, ne portretas (skaistus v) Pilka
Apšviestas foniniu apšvietimu Portretas (skaistus v. / foninis apšvietimas) Portretas, su judesiu (skaistus v. / foninis apšvietimas) Gamtoje / lauke (skaistus v. / foninis apšvietimas) Ne portretas, su judesiu (skaistus v. / foninis apšvietimas) Iš arti, ne portretas (skaistus v. / foninis apšvietimas)
Yra ir žydro dangaus Portretas (yra ir žydro dangaus) Portretas, su judesiu (yra ir žydro dangaus) Gamtoje / lauke (yra ir žydro dangaus) Ne portretas, su judesiu (yra ir žydro dangaus) Iš arti, ne portretas (yra ir žydro dangaus) Šviesiai mėlyna
Apšviestas foniniu apšvietimu Portretas (yra ir žydro dangaus / foninis apšvietimas) Portretas, su judesiu (yra ir žydro dangaus / foninis apšvietimas) Gamtoje / lauke (yra ir žydro dangaus / foninis apšvietimas) Ne portretas, su judesiu (yra ir žydro dangaus / foninis apšvietimas) Iš arti, ne portretas (yra ir žydro dangaus / foninis apšvietimas)
Saulėlydis *4 Ne portretas (saulėlydis) *4 Oranžinė
Prožektorius Portretas (prožektorius) Ne portretas (prožektorius) Iš arti, ne portretas (prožektorius) Tamsiai mėlyna
Tamsus Portretas (tamsus) Ne portretas (tamsus) Iš arti, ne portretas (tamsus)
Su trikoju*1 Portretas (tamsus / naudojamas trikojis)*5*6 *4 Gamta / laukas (tamsus/naudojant trikojį)*5*6 *4
  • 1: Fotofilmų filmavimo metu rodoma kitų objektų, ne žmonių, piktograma, net jei aptinkami žmonės.
  • 2: Filmų filmavimo metu nerodoma.
  • 3: Rodoma, kai prijungtas objektyvas su atstumo informacija. Fotografuojant su ilgintuvu arba stambaus plano fotografavimui skirtu objektyvu, ekrane rodoma piktograma gali neatitikti faktinės fotografavimo aplinkos.
  • 4: Pasirinktų aplinkų piktogramos rodomos pagal tai, kokias aplinkas gali aptikti.
  • 5: Rodoma, kai galioja visos toliau nurodytos sąlygos.
    Fotografavimo aplinka yra tamsi, fotografuojamas naktinis vaizdas, o fotoaparatas prijungtas prie trikojo.
  • 6: Rodoma, kai prijungtas bet kuris iš nurodytų objektyvų.
    • EF300mm f/2.8L IS II USM
    • EF400mm f/2.8L IS II USM
    • EF500mm f/4L IS II USM
    • EF600mm f/4L IS II USM
    • Objektyvai su funkcija „Image Stabilizer“ (Vaizdo stabilizatorius), išleisti į rinką 2012 ir vėlesniais metais.
  • Jei atitinka *5 ir *6 punktuose išvardintas sąlygas, naudojamas ilgesnis išlaikymas.

Pastaba

  • Fotografuojant specifinėmis sąlygomis arba neįprastą aplinką, ekrane rodoma piktograma gali neatitikti faktinės aplinkos tipo.

Peržiūros ekranas

Kaskart, paspaudus mygtuką INFO, ekrane pasikeis informacijos rodinys.

  • Ekrane pateikiamos tik esamu metu pritaikytos nuostatos.

Nuotraukų pagrindinės informacijos rodinys

  1. (1) „HDR View Assist“ (HDR peržiūros pagelbiklis)
  2. (2) „Bluetooth“ funkcija
  3. (3) Belaidžio ryšio signalo stiprumas
  4. (4) „Wi-Fi“ funkcija / laidinis LAN ryšys
  5. (5) Baterijų lygis
  6. (6) Esamo vaizdo nr. / bendras vaizdų skaičius / rastų vaizdų skaičius
  7. (7) Išlaikymas
  8. (8) Diafragmos reikšmė
  9. (9) Ekspozicijos kompensavimo dydis
  1. (10) Jau nusiųsta į kompiuterį / išmanųjį telefoną
  2. (11) Balso atmintinė
  3. (12) Vertinimas
  4. (13) Vaizdo apsauga
  5. (14) Kortelės nr.
  6. (15) Aplanko nr.-failo nr.
  7. (16) Vaizdo kokybė / redaguotas vaizdas / apkirpimas / kadro užfiksavimas
  8. (17) ISO jautrumas
  9. (18) Paryškinto atspalvio pirmenybė

Atsargiai

  • Jei vaizdas buvo nufotografuotas kitu fotoaparatu, gali nerodyti tam tikros fotografavimo informacijos.
  • Kitais fotoaparatais gali būti neįmanoma peržiūrėti šiuo fotoaparatu nufotografuotų vaizdų.

1 nuotraukų išsamios informacijos rodinys

  1. (1) Diafragmos reikšmė
  2. (2) „Picture Style“ sąranka (vaizdo charakteristikos / nuostatos informacija)
  3. (3) Išlaikymas
  4. (4) Baltos spalvos balanso korekcija / skirtingų parametrų serija
  5. (5) Fotografavimo režimas / daugybinės ekspozicijos / kadro fiksavimas
  6. (6) Baltos spalvos balansas
  7. (7) Ekspozicijos kompensavimo fotografuojant su blykste dydis / netiesioginė blykstė
  8. (8) Pirmas scenos kadras
  1. (9) Vaizdo kokybė/ redaguotas vaizdas / apkirpimas
  2. (10) Ekspozicijos kompensavimo dydis
  3. (11) Fotografavimo data ir laikas
  4. (12) Histograma (skaistis / RGB)
  5. (13) Slankioji juosta
  6. (14) ISO jautrumas
  7. (15) Paryškinto atspalvio pirmenybė
  8. (16) Matavimo režimas
  9. (17) Failo dydis
  • Kad būtų paprasčiau, praleidžiami elementų, kurie įtraukiami ir į Nuotraukų pagrindinės informacijos rodinys, paaiškinimai, kurie čia nerodomi.
  • Vaizdų, užfiksuotų fotografuojant RAW+JPEG/HEIF, žymi RAW failų dydžius.
  • Linijos, nurodančios vaizdo zoną, rodomos, jei vaizdai nufotografuoti nustačius vaizdo proporcijas () ir nustatyta RAW arba RAW+JPEG vaizdo kokybė.
  • Vaizdai, kuriuose buvo pridėta apkirpimo informacija, rodomi apkirpti.
  • Fotografuojant su blykste, nenustačius ekspozicijos kompensavimo fotografuojant su blykste, rodomas rodmuo [Ekspozicijos kompensavimas fotografuojant be ekspozicijos kompensavimo fotografuojant su blykste].
  • Jei vaizdai nufotografuoti pritaikius netiesioginę blykstę, rodomas rodmuo [Fotografavimas su netiesiogine blykste].
  • [Daugybinės ekspozicijos] žymi vaizdus, užfiksuotus daugybinių ekspozicijų režimu.
  • [Darytų bandomųjų kadrų nuotrauka] žymi bandomuosius fotofilmų kadrus.
  • [Vaizdai sukurti ir įrašyti atlikus apdorojimą] žymi vaizdus, sukurtus ir įrašytus atliekant RAW vaizdo apdorojimą, dydžio keitimą, apkirpimą, HEIF vaizdo konvertavimą į JPEG arba kadro užfiksavimą.
  • [Apkirpimas (vaizdų)] žymi apkirptus ir tai padarius įrašytus vaizdus.
  • HEIF vaizdai, kurie buvo konvertuoti į JPEG vaizdus, pažymimi [JPEG].
  • Pagerinti vaizdai žymimi [Giliojo mokymosi atliekamas kokybės gerinimas (vaizdo)].

2 nuotraukų išsamios informacijos rodinys

  1. (1) „Auto Lighting Optimizer“ (Automatinis apšvietimo optimizatorius)

Filmų pagrindinės informacijos rodinys

  1. (1) Filmų peržiūra
  2. (2) Filmo orientacijos informacija
  1. (3) Ritės ir klipų numeriai
  2. (4) Įrašo trukmė / laiko kodas

1 filmų išsamios informacijos rodinys

  1. (1) Filmavimo režimas / didelio kadrų dažnio filmas
  2. (2) Įrašomos filmuotos medžiagos dydis
  3. (3) Kadrų dažnis (kairėje: filmavimas, dešinėje: peržiūra)
  1. (4) Glaudinimo metodas
  2. (5) Pasirinktinis vaizdas / „Picture Style“ sąranka (vaizdo charakteristikos / nuostatos informacija)
  3. (6) Įrašo trukmė / laiko kodas
  4. (7) Sparta bitais

Pastaba

  • Filmo peržiūros metu vietoj parinkties [Sharpness/Ryškumas] (kuri rodoma dalyje [Picture Style/„Picture Style“ sąranka]) nuostatų [Fineness/Smulkumas] ir [Threshold/Slenkstis] rodoma „*, *“.

2 filmų išsamios informacijos rodinys

  1. (1) Filmo failo pavadinimas
  2. (2) Tarpinis filmas
  3. (3) Filmo automatinis gulsčiukas
  1. (4) „Image Stabilizer“ (Vaizdo stabilizavimas) (Filmų skaitmeninis stabilizavimas)
  2. (5) Pagrindinio filmo įrašomos filmuotos medžiagos formatas
