Негізгі байланыс параметрлері

Бұл бөлімде байланыс параметрлерін теңшеу және оларды [Comm settings/Байланыс параметрлері] терезесінде тіркеу жолы сипатталады.

Желі мүмкіндіктерін теңшеу кезінде байланыс параметрлері көрсетілсе, жоғарыдағы сілтемелерден қосылым әдісін таңдап, көрсетілген экрандағы қадамдарды орындаңыз ([Comm settings/Байланыс параметрлері] немесе [LAN type/LAN түрі] экраны).

Сымды LAN арқылы қосылу

Сымды LAN желісін қамтитын байланыс параметрлерін төмендегідей тіркеңіз. Сымды LAN желісін камерамен пайдалану үшін BG-R20EP батарея тұтқасы немесе CF-R20EP желдеткіші керек (екеуі де бөлек сатылады).

Қосылымды шебермен қосу

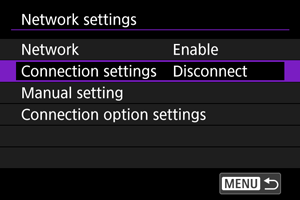

  1. [Байланыс функциялары: Network settings/Байланыс функциялары: Желі параметрлері] параметрін () таңдаңыз.

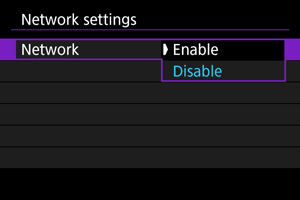

  2. [Network/Желі] терезесінде [Enable/Қосу] параметрін таңдаңыз.

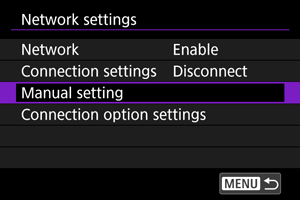

  3. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  4. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

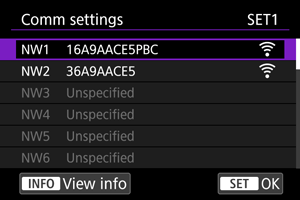

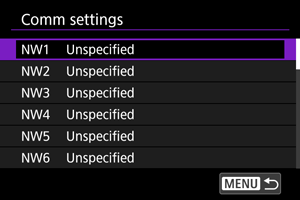

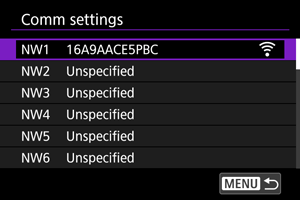

  5. [NW*] параметрін таңдаңыз.

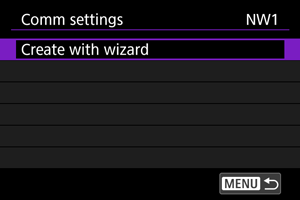

  6. [Create with wizard/Шебермен жасау] параметрін таңдаңыз.

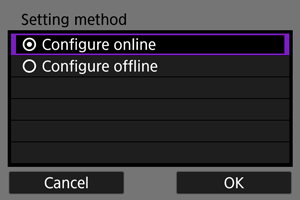

  7. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Configure offline/Офлайн теңшеу] параметрін таңдау теңшеуден кейін камераны желіден ажыратулы күйде ұстайды.

  8. [Wired/Сымды] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

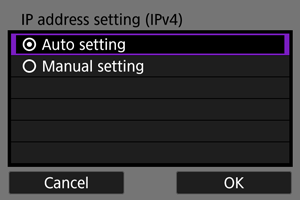

  9. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын қолмен орнату бөлімін де қараңыз.

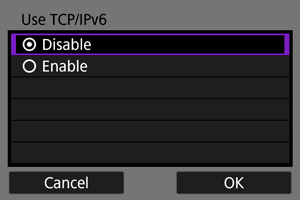

  10. IPv6 протоколын қолдануды таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Enable/Қосу] параметрін таңдау кезінде IPv6 параметрлерін барлық параметрлер аяқталғаннан кейін теңшеңіз ().
    • IPv6 пайдаланылған кезде, камера тек IPv6 арқылы қосылады. IPv4 қосылымдары көрсетіледі.

  11. SET түймесін басыңыз.

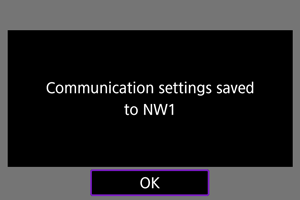

    • Байланыс параметрлері сақталады.

WPS арқылы қосылу

WPS (Wi-Fi желісін қауіпсіз орнату) арқылы байланыс параметрлерін төмендегідей тіркеңіз.

WPS қосылымдары

Қосылым әдістеріне арналған опциялар түймені конфигурациялауды (PBC) және жеке сәйкестендіру нөмірін (PIN) қамтиды. Қосылымды орнату кезінде кіру нүктеңіз қолдайтын әдісті тексеріңіз.

PBC

Камера және кіру нүктесі WPS түймесін кіру нүктесінде басу арқылы оңай қосыла алады.

  • Қосылу бірнеше кіру нүктесі жақын жерде белсенді болған жағдайда қиын болуы мүмкін. Солай болса, [WPS (PIN mode)/WPS (PIN режимі)] арқылы қосылып көріңіз.
  • WPS түймесінің кіру нүктесіндегі күйін алдын ала тексеріңіз.
  • Қосылымды орнату шамамен 1 минут уақытты алуы мүмкін.

PIN

Қосылым орнату үшін камерада көрсетілген 8 сандық идентификациялық нөмір кіру нүктесіне енгізіледі.

  • Бірнеше кіру нүктесі жақын жерде белсенді болса да, осы ортақ идентификациялық нөмірді пайдалану арқылы қосылу қатысты түрде сенімді болады.
  • Қосылымды орнату шамамен 1 минут уақытты алуы мүмкін.

Қосылымды шебермен қосу

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Network/Желі] терезесінде [Enable/Қосу] параметрін таңдаңыз.

  3. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  4. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

  5. [NW*] параметрін таңдаңыз.

  6. [Create with wizard/Шебермен жасау] параметрін таңдаңыз.

  7. [Configure online/Онлайн теңшеу] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  8. [Wi-Fi ] тармағын таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

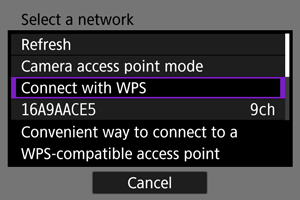

  9. [Connect with WPS/WPS көмегімен қосылу] параметрін таңдаңыз.

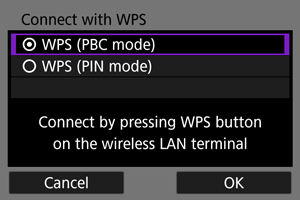

  10. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

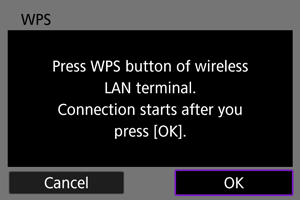

[WPS (PBC mode)/WPS (PBC режимі)] үшін

  • Кіру нүктесінің WPS түймесін басыңыз. Түйменің орны және оны басу ұзақтығы туралы мәліметтерді кіру нүктесінің нұсқаулығынан қараңыз.

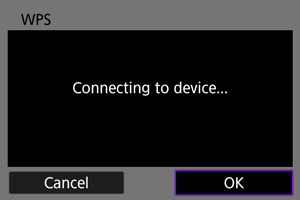

  • Қосылымды кіру нүктесімен бастау үшін [OK] тармағын таңдаңыз.
  • Камера кіру нүктесіне қосылғаннан кейін 12-қадамға өтіңіз.

[WPS (PIN mode)/WPS (PIN режимі)] үшін

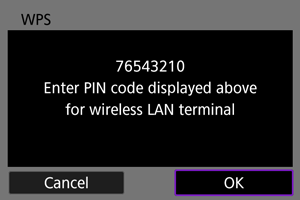

  • Кіру нүктесінде камера экранында көрсетілген 8 сандық PIN кодын енгізіңіз. PIN кодтарын кіру нүктесіне енгізу бойынша нұсқауларды кіру нүктесінің нұсқаулығынан қараңыз.
  • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  1. Кіру нүктесіне қосылыңыз.

    • Қосылымды кіру нүктесімен бастау үшін [OK] тармағын таңдаңыз.
    • Келесі экран камера кіру нүктесіне қосылғаннан кейін көрсетіледі.

  2. [Auto setting/Авто параметр] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын қолмен орнату бөлімін де қараңыз.

  3. IPv6 протоколын қолдануды таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Enable/Қосу] параметрін таңдау кезінде IPv6 параметрлерін барлық параметрлер аяқталғаннан кейін теңшеңіз ().
    • IPv6 пайдаланылған кезде, камера тек IPv6 арқылы қосылады. IPv4 қосылымдары көрсетіледі.

  4. SET түймесін басыңыз.

    • Байланыс параметрлері сақталады.

Анықталған желілерге қосылу

Анықталған кіру нүктелерінің тізімінен желі атауын таңдау арқылы байланыс параметрлерін тіркеңіз.

Қосылымды шебермен қосу

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Network/Желі] терезесінде [Enable/Қосу] параметрін таңдаңыз.

  3. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  4. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

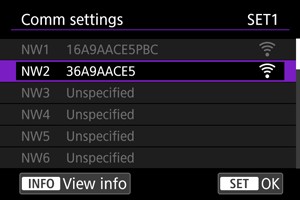

  5. [NW*] параметрін таңдаңыз.

  6. [Create with wizard/Шебермен жасау] параметрін таңдаңыз.

  7. [Configure online/Онлайн теңшеу] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  8. [Wi-Fi ] тармағын таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  9. Желі атауын таңдаңыз.

    • (1) Желі атаулары (SSIDs)
    • (2) Қауіпсіздік белгішесі (шифрлануы бар кіру нүктелері үшін)
    • (3) Арна
    • Қосылымның желі атауын таңдау үшін Жылдам басқару дискісі 1 дискісін пайдаланыңыз.
    • Тізімдегі [6 ГГц] кіру нүктесінің 6 ГГц жолақты қолдайтынын білдіреді.

    Ескертпе

    • [Refresh/Жаңарту]

    • [Refresh/Жаңарту] түймесін көрсету үшін 9-қадамдағы экранға төмен жылжыңыз.
    • Кіру нүктелерін қайтадан іздеу үшін [Refresh/Жаңарту] параметрін таңдаңыз.

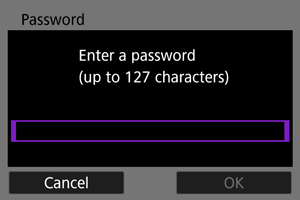

  10. Құпия сөзді енгізіңіз.

    • Виртуалды пернетақтаға қатынау үшін SET түймесін басыңыз (), одан кейін құпия сөзді енгізіңіз.
    • Қосылымды кіру нүктесімен бастау үшін [OK] тармағын таңдаңыз.

  11. [Auto setting/Авто параметр] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын қолмен орнату бөлімін де қараңыз.

  12. IPv6 протоколын қолдануды таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Enable/Қосу] параметрін таңдау кезінде IPv6 параметрлерін барлық параметрлер аяқталғаннан кейін теңшеңіз ().
    • IPv6 пайдаланылған кезде, камера тек IPv6 арқылы қосылады. IPv4 қосылымдары көрсетіледі.

  13. SET түймесін басыңыз.

    • Байланыс параметрлері сақталады.

Желі атауын енгізу арқылы қосылу

Кіру нүктесіне жақын жердегі белсенді кіру нүктелерінің тізімінен оның SSID атауын (немесе ESS-ID) таңдау арқылы қосылыңыз.

Қосылымды шебермен қосу

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Network/Желі] терезесінде [Enable/Қосу] параметрін таңдаңыз.

  3. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  4. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

  5. [NW*] параметрін таңдаңыз.

  6. [Create with wizard/Шебермен жасау] параметрін таңдаңыз.

  7. [Configure offline/Офлайн теңшеу] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  8. [Wi-Fi ] тармағын таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

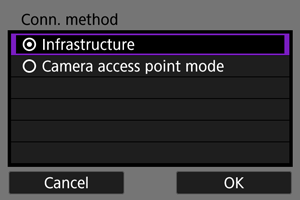

  9. [Infrastructure/Инфрақұрылым] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

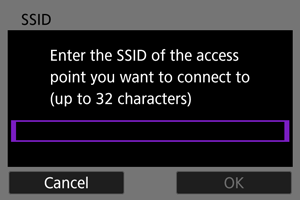

  10. SSID атауын (желі атауы) енгізіңіз.

    • Виртуалды пернетақтаға қатынау үшін SET түймесін басыңыз (), одан кейін SSID атауын енгізіңіз.
    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  11. Қауіпсіздік түрін таңдаңыз.

  12. Құпия сөзді енгізіңіз.

    • Виртуалды пернетақтаға қатынау үшін SET түймесін басыңыз (), одан кейін құпия сөзді енгізіңіз.
    • Бұл экран қауіпсіздіктің белгілі бір түрлері үшін ғана көрсетіледі.

  13. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын қолмен орнату бөлімін де қараңыз.

  14. IPv6 протоколын қолдануды таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Enable/Қосу] параметрін таңдау кезінде IPv6 параметрлерін барлық параметрлер аяқталғаннан кейін теңшеңіз ().
    • IPv6 пайдаланылған кезде, камера тек IPv6 арқылы қосылады. IPv4 қосылымдары көрсетіледі.

  15. SET түймесін басыңыз.

    • Байланыс параметрлері сақталады.

Камераның кіру нүктесі режимінде қосылу

Камера мен басқа құрылғылар арасында тікелей қосылымдар үшін байланыс параметрлерін тіркеңіз.

Қосылымды шебермен қосу

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Network/Желі] терезесінде [Enable/Қосу] параметрін таңдаңыз.

  3. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  4. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

  5. [NW*] параметрін таңдаңыз.

  6. [Create with wizard/Шебермен жасау] параметрін таңдаңыз.

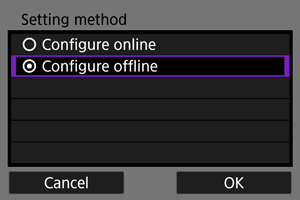

  7. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Configure offline/Офлайн теңшеу] параметрін таңдау теңшеуден кейін камераны желіден ажыратулы күйде ұстайды.

  8. [Wi-Fi ] тармағын таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

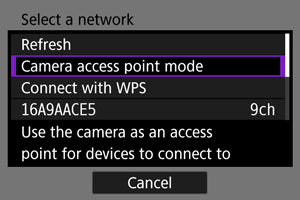

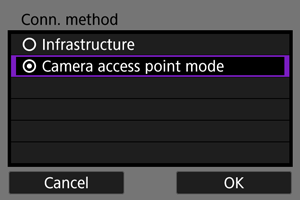

  9. [Camera access point mode/Камераға кіру нүктесі режимі] параметрін таңдаңыз.

    [Configure online/Онлайн теңшеу] параметрлері

    [Configure offline/Офлайн теңшеу] параметрлері

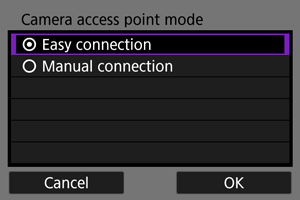

  10. Параметрді таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Easy connection/Оңай қосылым] параметрін таңдаған болсаңыз, растау экраны көрсетіледі ().

  11. SSID атауын (желі атауы) енгізіңіз.

    • Виртуалды пернетақтаға қатынау үшін SET түймесін басыңыз (), одан кейін SSID атауын енгізіңіз. Енгізуден кейін MENU түймесін басыңыз.
    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

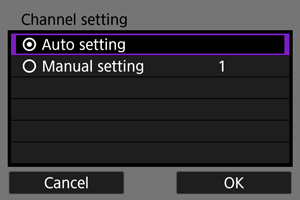

  12. Арнаны орнату параметрін таңдаңыз.

    • Параметрлерді қолмен көрсету үшін [Manual setting/Қолмен орнату] параметрін таңдаңыз, одан кейін Негізгі диск дискісін бұраңыз.
    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

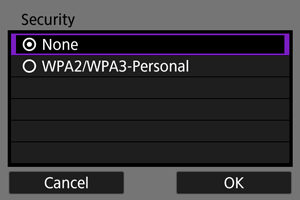

  13. Қауіпсіздік түрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [None/Ешбір] параметрін таңдаған болсаңыз, [IP address setting (IPv4)/IP мекенжайын орнату (IPv4)] экраны көрсетіледі ().
    • Қолжетімді опциялар таңдаған [Channel setting/Арна параметрі] опцияңызға байланысты өзгереді.
    • Қауіпсіздіктің бірдей түрі басқа құрылғы мен камераның екеуінде де орнатылуы тиіс. Түпнұсқалықты растау және шифрлау түрлері туралы мәліметтерді Түпнұсқалықты растау және деректерді шифрлау әдістері бөлімінен қараңыз.

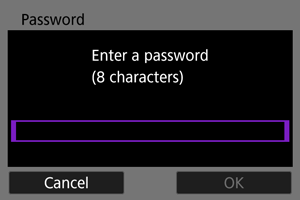

  14. Құпия сөзді енгізіңіз.

    • Виртуалды пернетақтаға қатынау үшін SET түймесін басыңыз (), одан кейін құпия сөзді енгізіңіз.

  15. IP мекенжайын орнату жолын таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын қолмен орнату бөлімін де қараңыз.

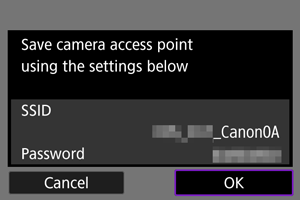

  16. SSID мен құпия сөзін тексеріңіз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

  17. SET түймесін басыңыз.

    • Байланыс параметрлері сақталады.

IP мекенжайын қолмен орнату

[IP address setting (IPv4)/IP мекенжайын орнату (IPv4)] экранында [Manual setting/Қолмен орнату] параметрін таңдаған болсаңыз, IP мекенжайын төмендегідей орнатыңыз.

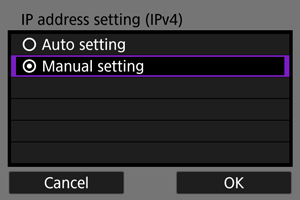

  1. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.

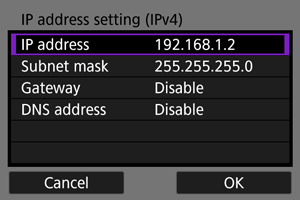

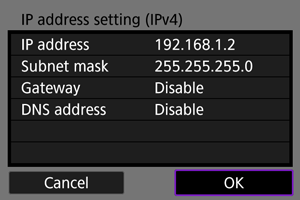

  2. Теңшеу үшін параметрді таңдаңыз.

    • Көрсетілген элементтер байланыс функциясына байланысты басқаша болады.

    • Нөмірлік енгізу экранына қатынау үшін параметрді таңдаңыз.

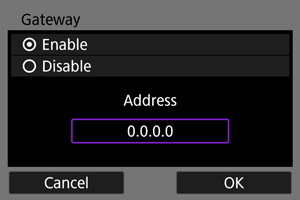

    • Қақпаны пайдалану үшін [Enable/Қосу] параметрін таңдаңыз, одан кейін [Address/Мекенжай] параметрін таңдаңыз.

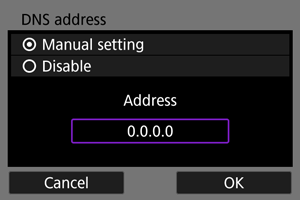

    • DNS мекенжайын пайдалану үшін [Manual setting/Қолмен орнатылатын параметрлер] параметрін таңдаңыз, одан кейін [Address/Мекенжай] параметрін таңдаңыз.

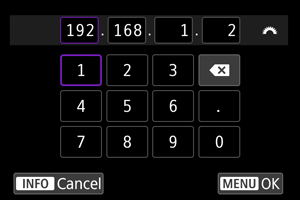

  3. Нөмірді енгізіңіз.

    • Енгізілген сандарды орнату және 2-қадамның экранына қайту үшін MENU түймесін басыңыз.

  4. [OK] түймесін таңдаңыз.

    • Қажетті элементтерді орнатуды аяқтағаннан кейін [OK] түймесін таңдаңыз.
    • Не енгізу керектігі туралы сенімді болмасаңыз, Желі параметрлерін тексеру бөлімін қараңыз немесе желі әкімшісінен немесе желіге жауапты басқа адамнан сұраңыз.

  5. IPv6 протоколын қолдануды таңдаңыз.

    • Келесі экранға өту үшін [OK] түймесін таңдаңыз.
    • [Enable/Қосу] параметрін таңдау кезінде IPv6 параметрлерін барлық параметрлер аяқталғаннан кейін теңшеңіз ().
    • IPv6 пайдаланылған кезде, камера тек IPv6 арқылы қосылады. IPv4 қосылымдары көрсетіледі.

  6. SET түймесін басыңыз.

    • Байланыс параметрлері сақталады.

Ipv6 протоколын теңшеу

Ipv6 протоколын пайдалану үшін параметрлерді қолмен теңшеңіз.

Ескертпе

  • Не енгізу керектігі туралы сенімді болмасаңыз, желі әкімшісінен немесе желіге жауапты басқа адамнан сұраңыз.

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Manual setting/Қолмен орнату] параметрін таңдаңыз.

  3. [Comm settings/Негізгі параметрлер] параметрін таңдаңыз.

  4. IPv6 протоколын пайдаланатын байланыс параметрлерін таңдаңыз.

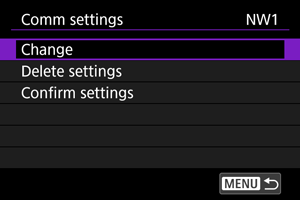

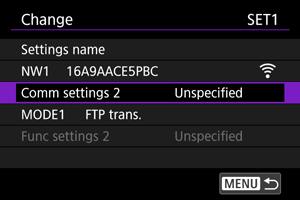

  5. [Change/Өзгерту] параметрін таңдаңыз.

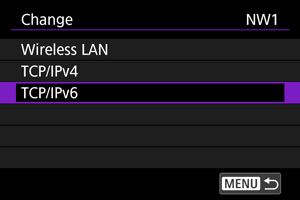

  6. [TCP/IPv6] параметрін таңдаңыз.

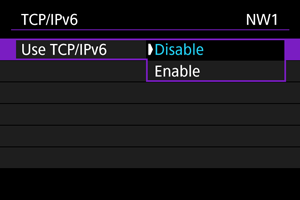

  7. Теңшеу үшін параметрді таңдаңыз.

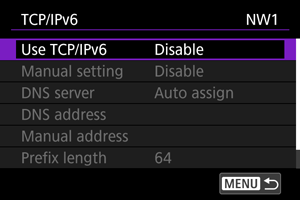

    • TCP/IPv6 протоколын пайдалану

      • IPv6 үшін [Enable/Қосу] немесе [Disable/Өшіру] параметрін таңдаңыз.

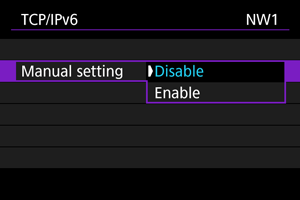

    • Қолмен орнату

      • IP мекенжайын қолмен орнату үшін [Enable/Қосу] параметрін таңдаңыз. [DNS server/DNS сервері] параметрі [Manual setting/Қолмен орнату] параметріне орнатылады, сонда [DNS address/DNS мекенжайы], [Manual address/Қол мекенжайы], [Prefix length/Префикс ұзындығы] және [Gateway/Қақпа] параметрлерін теңшей аласыз.

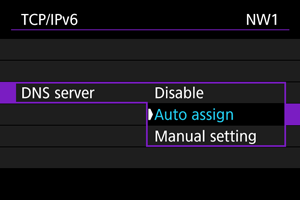

    • DNS сервері

      • DNS серверінің IP мекенжайын қолмен орнату үшін [Manual setting/Қолмен орнату] параметрін таңдаңыз.
      • DNS серверін пайдаланбайтын болсаңыз, [Disable/Өшіру] параметрін таңдаңыз.
      • Параметр қазір [Auto assign/Авто тағайындау] болса, [Manual setting/Қолмен орнату] параметрін [Enable/Қосу] мәніне орнату оны [Manual setting/Қолмен орнату] параметріне өзгертеді.

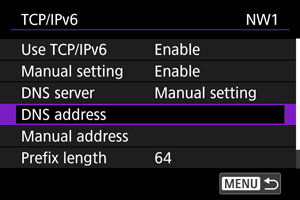

    • DNS address (DNS мекенжайы)/Manual address (Қол мекенжайы)/Gateway (Қақпа)

      • Параметрді таңдаңыз және IP мекенжайын енгізіңіз.

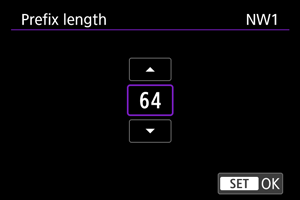

    • Prefix length (Префикс ұзындығы)

      • Префикс ұзындығын орнату мақсатында мәнді (1–128) таңдау үшін Жылдам басқару дискісі 1 дискісін бұраңыз.

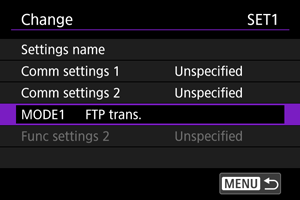

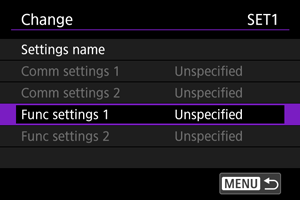

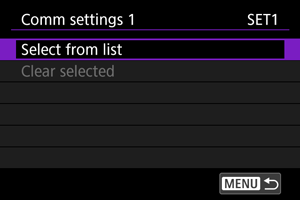

Байланыс параметрлерінің жинақтарын қосылым параметрлері ретінде тіркеу

Бірнеше байланыс параметрлерін (бірнеше Wi-Fi параметрлерін немесе сымды LAN және Wi-Fi параметрлерінің тіркесімдерін) қосылым параметрлерінің бір жинағы ретінде тіркей аласыз.

Сымды LAN және Wi-Fi параметрлерінің тіркесімі арқылы байланыс қолжетімді болған кезде сымды LAN желісіне шектеледі, бірақ басқа жағдайда Wi-Fi қосылымына ауысады. Сымды LAN қайтадан қолжетімді болғанда байланыс оған шектеледі.

Бұл бөлім бұрыннан теңшелген функция мен байланыс параметрлерін пайдаланып қосылым параметрлерін тіркеу жолын түсіндіреді.

Ескерту

  • Бірнеше желіге арналған параметрлерді камераның кіру нүктесі режимінің параметрлерінде теңшеу мүмкін емес.

Ескертпе

  • Сымды LAN желісін камерамен пайдалану үшін BG-R20EP батарея тұтқасы немесе CF-R20EP желдеткіші керек (екеуі де бөлек сатылады).

  1. [Байланыс функциялары: Network settings/Communication functions: Желі параметрлері] параметрін () таңдаңыз.

  2. [Connection settings/Қосылым параметрлері] тармағын таңдаңыз.

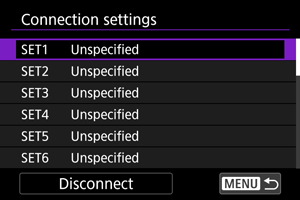

  3. [SET*] параметрін таңдаңыз.

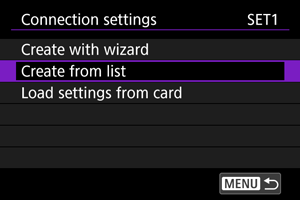

  4. [Create from list/Тізімнен жасау] параметрін таңдаңыз.

  5. [Func settings */ Функ. параметрлері *] параметрін таңдаңыз.

  6. [Select from list/Тізімнен таңдау] параметрін таңдаңыз.

  7. Функция параметрлерін таңдаңыз.

    • Функция параметрлері тіркеледі және дисплей [Change/Өзгерту] экранына оралады.

  8. [Comm settings 1/Негізгі параметрлер 1] параметрін таңдаңыз.

  9. [Select from list/Тізімнен таңдау] параметрін таңдаңыз.

  10. Байланыс параметрлерін таңдаңыз.

    • Бірінші байланыс параметрлері тіркеледі және дисплей [Change/Өзгерту] экранына оралады.
    • Сымда LAN немесе Wi-Fi параметрлерін кез келген ретте тіркеуіңізге болады.

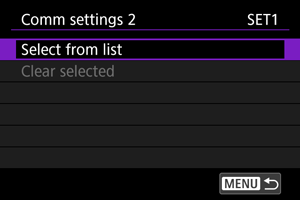

  11. [Comm settings 2/Негізгі параметрлер 2] параметрін таңдаңыз.

  12. [Select from list/Тізімнен таңдау] параметрін таңдаңыз.

  13. Байланыс параметрлерін таңдаңыз.

    Ескертпе

    • Сымды LAN параметрлері [Comm settings 1/Теңшелетін параметрлер 1] терезесінде тіркеліп қойған болса, Wi-Fi параметрлерін таңдаңыз немесе Wi-Fi параметрлері [Comm settings 1/Теңшелетін параметрлер 1] терезесінде тіркеліп қойған болса, сымды LAN параметрлерін таңдаңыз.

  14. Параметрлерді өзгерту экранынан шығыңыз.

    • MENU түймесін басыңыз.

  15. [Connect/Қосу] параметрін таңдаңыз.

  16. [OK] түймесін таңдаңыз.

    • Қосылым басталады.
