温度上昇による発光制限について
ストロボを使用した連続撮影やマルチ発光、モデリング発光を短時間に繰り返し行うと、発光部やバッテリー、バッテリー収納部付近の温度が高くなることがあります。
繰り返し発光を行うと、過熱による発光部の劣化や損傷を防ぐため、発光間隔が約4秒までの範囲で段階的に長くなります。その状態でさらに繰り返し発光を行うと、自動的に発光制限が行われます。
なお、発光制限中は、温度上昇を表す警告表示が行われ、発光間隔（ストロボ撮影できる間隔）が強制的に約8秒（レベル1）、約20秒（レベル2）になります。
温度上昇警告
ストロボ内部の温度が上昇すると、2段階で警告表示が行われます。レベル1の状態でさらに繰り返し発光を行うと、レベル2の状態になります。
| 表示／音 | レベル1 （発光間隔：約8秒） |
レベル2 （発光間隔：約20秒） |
|---|---|---|
| マーク |  |
 |
| 表示パネル照明 | 点灯 | 点滅 |
| 電子音 | P.Fn-06-0設定時：警告音あり | |

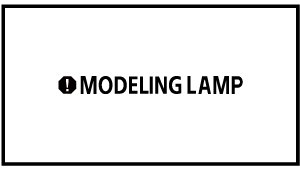

モデリングランプ温度上昇警告
モデリングランプの温度が上昇すると以下の警告画面が表示されます。
警告画面でジョイスティックを垂直に押したり、
ボタンを押すと、警告表示が消えます。
モデリングランプの周囲環境温度が高温になった場合、明るさが低下、または消灯することがあります。
| 表示 | レベル1 | レベル2 | ||
|---|---|---|---|---|
| マーク |  |
|
 |
|
| 点灯時 | 非点灯時 | 点灯時 | 非点灯時 | |
| 明るさ | 明るさ最大設定時：減光 | 消灯 | ||

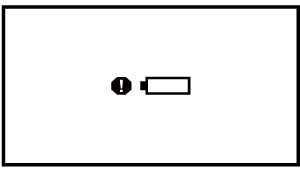

バッテリー温度上昇警告
バッテリーの温度が上昇すると以下のマークが表示されます。その後、温度上昇警告（）と同じ状態表示になります。
連続発光回数と休止時間
警告表示（レベル1）までの連続発光回数と、通常のストロボ撮影ができるようになるまでに必要な休止時間の目安は、次のとおりです。
| 機能 | 警告表示（レベル1）までの 連続発光回数（目安） |
必要休止時間（目安） | ||
|---|---|---|---|---|
| 照射角 | ||||
| 14mm～135mm | 150mm～200mm | |||
| 連続フル発光（） | ファン駆動 | 170回以上 | 160回以上 | 50分以上 |
| ファン停止 | 50回以上 | |||
| モデリング発光（） | ファン駆動 | 130回以上 | ||
| ファン停止 | 50回以上 | |||
| マルチ発光（） | 発光条件により異なる | - | ||
マニュアル発光に設定し、当社試験基準で測定
注意
-
連続発光を行ったときは発光部やバッテリー、バッテリー収納部付近に触れないでください。
ストロボを使用した連続撮影やモデリング発光を短時間に繰り返し行ったときは、発光部やバッテリー、バッテリー収納部付近に触れないでください。発光部やバッテリー、バッテリー収納部付近が高温になり、やけどの原因になる恐れがあります。
注意
- 発光制限中にバッテリー収納部ふたの開閉を行わないでください。発光制限が解除されるため大変危険です。
- レベル1の警告が表示されていなくても、発光部の温度が上昇し始めているときは、発光間隔が長くなります。
- レベル1の警告が表示されたときは、50分以上休止してください。
- レベル1の警告が表示されたあと、発光を休止しても、レベル2の警告が表示されることがあります。
の発光モードまたは高温下でストロボ撮影を行ったときは、表に示した回数よりも早く発光制限が行われることがあります。- 発光回数に関する注意については、「連続発光」、「マルチ発光」、「モデリング発光」を参照してください。
- 温度上昇などの環境要因により、まれに発光しないことがあります。
- 「警告表示（レベル1）までの連続発光回数」は、EL-1単体使用時、およびEL-1にコンパクトバッテリーパック CP-E4N（別売）を併用したときの回数です。CP-E4N以外の外部電源を使用したときは、警告表示までの発光回数が少なくなります。
- バウンスアダプター使用時、カラーフィルター使用時、およびバウンスアダプターとカラーフィルターを同時に併用したときは、警告表示までの発光回数がやや少なくなります。
- P.Fn-06-1設定時は（）、発光制限状態になっても、警告音は鳴りません。
- C.Fn-22-1設定時は（）、発光部の温度が上昇しても、表示パネルの照明による警告表示は行われません。
- コンパクトバッテリーパック CP-E4N（別売）使用時は、CP-E4N 使用説明書をあわせてお読みください。
