Nomi delle parti
- (1) Ghiera di selezione
- (2)
/
/
Interruttore blocco multifunzione/accensione - (3)
Ghiera principale - (4)
Pulsante multifunzione - (5) Pulsante di scatto
- (6) Pulsante di ripresa del filmato
- (7) Spia dell'autoscatto/luce ausiliaria AF
- (8) Impugnatura (vano batteria)
- (9) Contatti
- (10) Innesto dell'obiettivo
- (11) Protezione dell'attacco a slitta
- (12)
Simbolo piano focale - (13) Contatti di sincronizzazione flash
- (14) Slitta multifunzione
- (15) Indice di innesto obiettivo RF
- (16)
/
Selettore per modalità foto/video - (17) Attacco della cinghia
- (18) Microfono
- (19) Sensore immagine
- (20) Pulsante di rilascio dell'obiettivo
- (21) Perno di blocco dell'obiettivo
- (22) Coperchio del corpo macchina
- (1) Oculare
- (2) Oculare del mirino
- (3) Manopola per la correzione diottrica
- (4) Copriterminale
- (5)
Ghiera Quick Control - (6)
Pulsante di attivazione AF - (7)
Pulsante Info - (8)
Tasti a croce - (9)
Pulsante Quick Control/Impostazione - (10) Sensore del mirino
- (11)
Pulsante sinistra
- (12)
Pulsante giù - (13)
Pulsante su - (14)
Pulsante destra - (15)
Pulsante Elimina - (16)
Pulsante di riproduzione - (17)
Terminale del telecomando - (18)
Terminale OUT micro HDMI - (19)
Terminale IN del microfono esterno - (20)
Terminale digitale - (21)
Terminale cuffie
- (1)
Pulsante Menu - (2) Schermo
- (3) Foro di innesto degli accessori
- (4) Attacco per treppiede
- (5) Numero di serie (numero corpo macchina)
- (6) Altoparlante
- (7)
Pulsante di blocco AE
- (8)
/
Pulsante selezione del punto AF/indice/ingrandimento/riduzione - (9) Spia di accesso
- (10) Coperchio del vano scheda/batteria
- (11) Blocco del vano batteria/scheda
- (12) Slot della scheda
- (13) Foro del cavo DC
Ghiera di selezione
La ghiera di selezione include la modalità della zona base e la modalità della zona creativa.
(1) Zona base
È sufficiente premere il pulsante di scatto. La fotocamera configura automaticamente le impostazioni di scatto adatte al soggetto o alla scena.
:
:
:  |
Ritratto |  |
Macro |
|---|---|---|---|
 |
Foto di gruppo |  |
Food |
 |
Paesaggio |  |
Ritratto notturno |
 |
Scatto panoramico |  |
Scatto notturno manuale |
 |
Sport |  |
Controllo retroill.  HDR |
 |
Bambini |  |
Otturatore silenzioso |
 |
Panning |
:  |
B/N granuloso |  |
Effetto miniatura |
|---|---|---|---|
 |
Effetto flou |  |
HDR art standard |
 |
Effetto fish-eye |  |
HDR art intenso |
 |
Effetto Acquarello |  |
HDR art marcato |
 |
Effetto foto giocattolo |  |
HDR art rilievo |
(2) Zona creativa
Queste modalità offrono un maggior controllo quando si desidera riprendere diversi soggetti.
 |
AE con priorità flessibile |
|---|---|
 |
Programma AE |
 |
AE con priorità dei tempi di scatto |
 |
AE priorità diaframma |
 |
Esposizione manuale |
 |
Esposizioni (posa B) lunghe |
(3) Modalità di scatto personalizzate
È possibile assegnare la modalità di scatto Fv, P, Tv, Av, M o B, funzionamento di AF, funzioni del menu e altro ancora a
o
().
Carica batteria LC-E17
Carica batteria per batteria LP-E17 ().
- (1) Spina
- (2) Spia di carica
- (3) Spia di carica completata
- (4) Slot batteria
Carica batteria LC-E17E
Carica batteria per batteria LP-E17 ().
- (1) Attacco per cavo di alimentazione
- (2) Spia di carica
- (3) Spia di carica completata
- (4) Alloggiamento batteria
- (5) Cavo di alimentazione

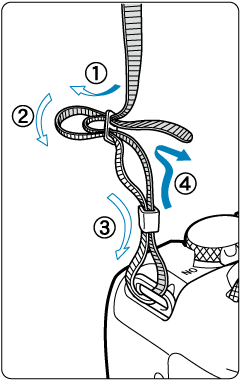

Inserimento della cinghia
Inserire l'estremità della cinghia nell'apposito attacco dal basso, quindi farlo passare attraverso la fibbia come mostrato. Tirare la cinghia per tenderla e accertarsi che non scivoli fuori dalla fibbia.
