Réglages sans fil

Réglez l'émetteur et le récepteur pour la photographie avec flash sans fil par transmission radio avec le flash automatique E-TTL II / E-TTL comme suit.

Configuration en tant qu'émetteur

  1. Sélectionnez Réglage de prise de vue liée/sans fil avec le joystick.

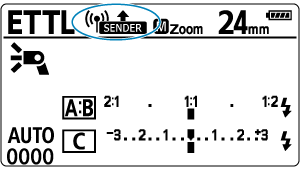

  2. Réglez sur Fonction sans fil par transmission radioÉMETTEUR.

    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner Fonction sans fil par transmission radioÉMETTEUR, puis enfoncez tout droit le joystick.

  3. Sélectionnez la méthode de déclenchement.

    • Enfoncez tout droit le joystick.
    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner l'élément (1), puis enfoncez tout droit le joystick.
    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour choisir parmi TOUS, A:B ou A:B C, puis enfoncez tout droit le joystick.

Configuration en tant que récepteur

  1. Réglez sur Fonction sans fil par transmission radioRÉCEPTEUR.

    • Configurez ce réglage sur les flashs Speedlite qui seront utilisés comme récepteurs.
    • Sélectionnez Fonction sans fil par transmission radioRÉCEPTEUR au moment où vous configurez l'émetteur.

Attention

  • Avant la photographie avec flash normale, sélectionnez FONCTION SANS FIL DÉSACTIVÉE pour effacer les réglages sans fil (émetteur/récepteur).

Réglage du canal de transmission ou de l'ID radio sans fil

Réglez le canal de transmission de l'émetteur et l'ID radio sans fil comme suit. Réglez le même canal et le même ID pour l'émetteur et les récepteurs. Pour des instructions sur le récepteur, consultez le mode d'emploi des flashs Speedlite pourvus de la fonctionnalité de récepteur sans fil par transmission radio.

Attention

  • Réglez des ID radio sans fil différents pour chaque canal, car des interférences entre les systèmes disposant de flashs Speedlite commandés par transmission radio peuvent se produire même si les flashs sont réglés sur des canaux de transmission différents.

  1. Enfoncez tout droit le joystick.

  2. Sélectionnez l'élément (1).

    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner l'élément du canal, puis enfoncez tout droit le joystick.

  3. Réglez un canal de transmission.

    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour choisir parmi AUTO ou les canaux 1 à 15 ; puis enfoncez tout droit le joystick.

  4. Sélectionnez l'élément (2).

    • Sélectionnez l'élément ID au moment où vous réglez le canal de transmission, puis enfoncez tout droit le joystick.

  5. Réglez l'ID radio sans fil.

    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner la position (chiffre) à régler, puis enfoncez tout droit le joystick.
    • Appuyez verticalement sur le joystick ou tournez Molette de sélection pour sélectionner un nombre entre 0 et 9, puis enfoncez tout droit le joystick.
    • Réglez un numéro à quatre chiffres de la même façon, puis sélectionnez OK.
    • Le voyant Lien est allumé en vert lorsque la communication est établie entre l'émetteur et le récepteur.

Balayage et réglage des canaux de transmission de l'émetteur

Vous pouvez balayer les conditions du signal radio puis régler automatiquement ou manuellement le canal de transmission de l'émetteur. Si vous réglez le canal sur [AUTO], le flash Speedlite sera automatiquement ramené sur le canal ayant le signal le plus puissant. Lorsque vous réglez manuellement le canal, vous pouvez examiner les résultats du balayage à mesure que vous le réinitialisez.

  • Balayage avec [AUTO] actuellement réglé

    1. Appuyez sur le bouton SOUS-MENU.

    2. Procédez au balayage.

      • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner BALAYAGE, puis enfoncez tout droit le joystick.
      • Sélectionnez OK.
      • Le balayage est exécuté et le réglage est ramené au canal ayant le signal le plus puissant.

  • Balayage avec un canal actuellement réglé (1 à 15)

    1. Appuyez sur le bouton SOUS-MENU.

    2. Procédez au balayage.

      • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner BALAYAGE, puis enfoncez tout droit le joystick.
      • Sélectionnez OK.

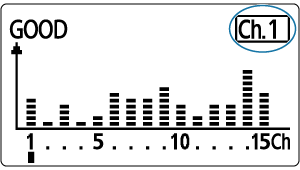

      • Le balayage est exécuté et un graphique des conditions du signal s'affiche.

      • Les pointes plus élevées du graphique indiquent des signaux plus puissants.

    3. Réglez le canal.

      • Poussez la manette vers le haut / vers le bas / vers la gauche / vers la droite ou tournez Molette de sélection pour sélectionner entre les canaux 1 à 15.

      • Enfoncez tout droit le joystick pour régler le canal.

Voyant lumineux Lien et indicateur de connexion

Vous pouvez déterminer le statut de la connexion à partir du voyant Lien ou de l'icône sur l'écran LCD.

Statut Description Action
Allumé Connecté –
Désactivé Non connecté Vérifier le canal et l'ID
Désactivé Trop de flashs Ne pas dépasser 16 émetteurs et récepteurs combinés
Désactivé Erreur Redémarrer les émetteurs et les récepteurs
Allumé Connecté*1 –
Allumé Connecté*2 –

1 : lorsque le côté émetteur est connecté à l'émetteur secondaire

2 : lorsque le côté émetteur est connecté pour la prise de vue liée

Affichage Description Action
Connexion sans fil de l'émetteur / Connexion sans fil du récepteur Connecté –
Fonction sans fil de l'émetteur non connectée / Fonction sans fil du récepteur non connectée Non connecté Vérifier le canal et l'ID
Erreur de la fonction sans fil du flash émetteur / Erreur de la fonction sans fil du récepteur Trop de flashs Ne pas dépasser 16 émetteurs et récepteurs combinés
Erreur Redémarrer les émetteurs et les récepteurs
ÉMETTEUR SECONDAIRE Connecté*1 –

1 : lorsque le côté émetteur est connecté à l'émetteur secondaire

Attention

  • Les récepteurs ne se déclenchent pas à moins que les canaux de l'émetteur et du récepteur correspondent. Réglez-les tous les deux sur le même numéro ou réglez-les sur [AUTO].
  • Les récepteurs ne se déclenchent pas si les ID radio sans fil de l'émetteur et du récepteur ne correspondent pas. Réglez-les sur le même numéro.

Marche/Arrêt du déclenchement du flash émetteur

Vous pouvez régler si l'émetteur se déclenche avec les récepteurs qu'il commande sans fil. Lorsque le déclenchement du flash émetteur est activé, l'émetteur se déclenche en tant que groupe de flashs A.

  1. Enfoncez tout droit le joystick.

  2. Sélectionnez l'élément illustré en (1).

    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner l'élément, puis enfoncez tout droit le joystick.

  3. Réglez le déclenchement du flash émetteur.

    • Tournez Molette de sélection pour activer ou désactiver le déclenchement du flash émetteur, puis enfoncez tout droit le joystick.
      • Déclenchement du flash émetteur activé (ON) : déclenchement du flash émetteur activé (ON)
      • Déclenchement du flash émetteur désactivé (OFF) : déclenchement du flash émetteur désactivé (OFF)

Fonction de mémoire

Vous pouvez enregistrer les réglages sans fil sur le flash émetteur et le flash récepteur et activez ces réglages plus tard. Actionnez chaque émetteur ou récepteur individuellement pour enregistrer ou activez ses réglages.

  1. Appuyez sur le bouton SOUS-MENU.

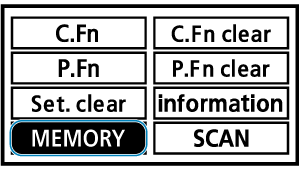

  2. Sélectionnez MÉMOIRE.

    • Appuyez verticalement ou horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner MÉMOIRE, puis enfoncez tout droit le joystick.

  3. Sauvegardez ou chargez les réglages.

    Enregistrer

    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner ENREGISTRER, puis enfoncez tout droit le joystick.
    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner OK, puis enfoncez tout droit le joystick.
    • Les réglages sont enregistrés (stockés dans la mémoire).

    Charger

    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner CHARGER, puis enfoncez tout droit le joystick.
    • Appuyez horizontalement sur le joystick ou tournez Molette de sélection pour sélectionner OK, puis enfoncez tout droit le joystick.
    • Les réglages sauvegardés sont définis.
