Osade nimed

  1. (1) MODE režiiminupp
  2. (2) Video salvestamise nupp
  3. (3) Rihma kinnitusaas
  4. (4) valimisketas (valija)
  5. (5) Päästikunupp
  6. (6) / multifunktsioonide / piltide FTP-serverisse edastamise nupp
  7. (7) Iseavaja signaaltuli / iseteravustamise lisavalgusti
  8. (8) Käepide (akupesa)
  9. (9) Alalispingeliidese juhtmeava
  10. (10) Teravussügavuse kontrolli nupp
  11. (11) Kontaktid
  12. (12) Objektiivi bajonett
  1. (13) Tarvikustatiivi kaas
  2. (14) Välklambi juhtkontaktid
  3. (15) Multifunktsionaalne tarvikustatiiv
  4. (16) RF-objektiivi kinnitustähis
  5. (17) fokaaltasandi tähis
  6. (18) Rihma kinnitus
  7. (19) Signaaltuli
  8. (20) Katiku ribad / kujutisesensor
  9. (21) Objektiivi vabastusnupp
  10. (22) Objektiivi lukustustihvt
  11. (23) Distantspäästiku liides
  12. (24) Kere kork
  1. (1) Vedelkristalltabloo
  2. (2) Silmaümbris
  3. (3) Kõlar
  4. (4) Mikrofon
  5. (5) / fotode/video salvestamise lüliti
  6. (6) Liidesekaas
  7. (7) välise mikrofoni SISEND-liides
  8. (8) digital-liides
  9. (9) Väljundventilaator
  10. (10) kõrvaklappide liides
  11. (11) HDMI-väljund
  12. (12) -sünkroonliides
  13. (13) vedelkristalltabloo info vahetamise / valgustuse / kärpimise nupp
  1. (14) Toitelüliti / multifunktsioonide lukustuse lüliti
  2. (15) kiirvalikuketas 2
  3. (16) säri lukustuse nupp
  4. (17) iseteravustamispunkti valimise nupp
  5. (18) iseteravustamise käivitamise nupp
  6. (19) üldvalija (võib vajutada ka otse sisse)
  7. (20) kiirvalikuketas 1
  8. (21) määrangunupp
  9. (22) kustutusnupp
  10. (23) taasesituse nupp
  11. (24) menüünupp
  12. (25) / hinnangu/häälmärkme nupp
  1. (1) Pildinäidiku okulaar
  2. (2) Ekraan
  3. (3) Lisavarustuse positsioneerimise ava
  4. (4) Sisendventilaator
  5. (5) Statiivi pesa
  6. (6) Seerianumber (kerenumber)
  7. (7) Lisavarustuse positsioneerimise ava
  8. (8) Mälupöörduse signaaltuli
  9. (9) Okulaari reguleerimise hoob
  1. (10) suurendamise/vähendamise nupp
  2. (11) info-nupp
  3. (12) kiirvaliku nupp
  4. (13) Kaardipesa kaas
  5. (14) Akupesa kaane lukk
  6. (15) Akupesa kaas
  7. (16) Kaardipesa 1
  8. (17) Kaardipesa 2
  9. (18) Kaardi väljastusnupp

Vedelkristalltabloo infokuva

Kuvatav info sõltub kaamera olekust. Täpsema teabe saamiseks vt. Infokuva.

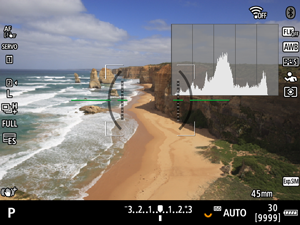

Informatsioon pildinäidikus

Kuvatav info sõltub kaamera olekust.

Akulaadija LC-E6

Aku LP-E6P/LP-E6NH/LP-E6N/LP-E6 laadija ().

  1. (1) Akupesad
  2. (2) Laadimise signaaltuli
  1. (3) Toitepistik

Akulaadija LC-E6E

Aku LP-E6P/LP-E6NH/LP-E6N/LP-E6 laadija ().

  1. (1) Laadimise signaaltuli
  2. (2) Akupesa
  1. (3) Toitejuhe
  2. (4) Toitejuhtme pesa

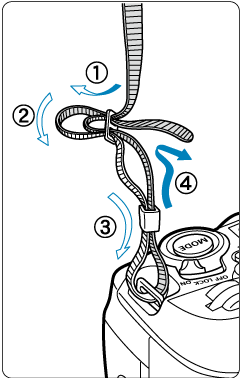

Rihma kinnitamine

Viige rihma ots altpoolt läbi rihma kinnituse, seejärel viige see näidatud viisil läbi rihmapandla. Pärast rihma kinnitamist tõmmake rihmast veendumaks, et see ei libise pannaldest välja.

Kaablikaitse kasutamine

Liideskaablite (liideskaabli või HDMI-kaabli) ühendamisel kasutage kaasasolevat kaablikaitset. Kaablikaitse aitab vältida kaabli kogemata lahutamist ning liidesevigastusi.

  • Kaamera ühendamisel arvutiga kasutage Canoni kaablit (kaasasolev või eraldi müügil).
  • Kaamera ühendamisel televiisori või muu kuvaseadmega kasutage eraldi müüdavat HDMI-kaablit.

Ettevalmistus

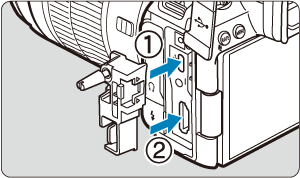

  1. Valmistage kaablikaitse ette.

    • Kaablikaitse koosneb kaitsmest (1) ja klambrist (2).

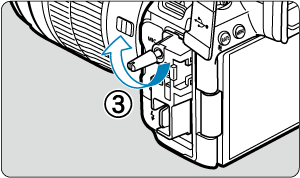

  2. Kinnitage kaitse kaamera külge.

Kaabli sisestamine/ühendamine

Sisestage kaablid klambrisse, kinnitage klamber kaitsme külge, ühendage kaablid kaamera külge.

Koos Canoni liideskaabliga ja HDMI-kaabliga

  1. Suunake mõlemad kaablid läbi klambri.

    • (3) Canoni liideskaabel
    • (4) HDMI-kaabel

  2. Kinnitage klamber kaitsme külge.

  3. Ühendage kaabel kaameraga.

Ainult Canoni liideskaabliga või HDMI-kaabliga

Suunake kaabel näidatud viisil läbi klambri (2), seejärel kinnitage klamber kaitsme külge.

Ettevaatust

  • Kui kasutate kaamerat liideskaabliga või HDMI-kaabliga ilma kinnitatud kaablikaitseta, siis võib see vigastada kaameraliidest. Veenduge, et liideskaabel oleks kaameraliidesega korralikult ühendatud.
