Teilebezeichnungen

  1. (1) Modus-Wahlrad
  2. (2) // Netzschalter/Multifunktions-Verriegelungsschalter
  3. (3) Hauptwahlrad
  4. (4) Multifunktionstaste
  5. (5) Auslöser
  6. (6) Taste für Movie-Aufnahme
  7. (7) Selbstauslöser-Lampe/AF-Hilfslicht
  8. (8) Griff (Akkufach)
  9. (9) Kontakte
  10. (10) Kamerabajonett
  11. (11) Zubehörschuhabdeckung
  1. (12) Markierung der Bildebene
  2. (13) Blitzsynchronisationskontakte
  3. (14) Multifunktions-Zubehörschuh
  4. (15) RF-Objektivbajonett-Markierung
  5. (16) / Umschalter für Fotoaufnahmen/Movie-Aufnahme
  6. (17) Tragegurthalterung
  7. (18) Mikrofon
  8. (19) Bildsensor
  9. (20) Objektiventriegelungstaste
  10. (21) Stift der Objektivverriegelung
  11. (22) Gehäuseschutzkappe
  1. (1) Augenmuschel
  2. (2) Sucherokular
  3. (3) Knopf zur Dioptrieneinstellung
  4. (4) Anschlussabdeckung
  5. (5) Schnellwahlrad
  6. (6) AF-Start-Taste
  7. (7) Infotaste
  8. (8) Kreuztasten
  9. (9) Taste Schnelleinstellungen/​Einstellung
  10. (10) Suchersensor
  11. (11) Nach-links-Taste
  1. (12) Nach-unten-Taste
  2. (13) Nach-oben-Taste
  3. (14) Nach-rechts-Taste
  4. (15) Löschtaste
  5. (16) Wiedergabetaste
  6. (17) Fernbedienungsbuchse
  7. (18) HDMI micro-AUSGANG
  8. (19) EINGANG für externes Mikrofon
  9. (20) Digital-Anschluss
  10. (21) Kopfhöreranschluss
  1. (1) Menütaste
  2. (2) Bildschirm
  3. (3) Platzierungsöffnung für Zubehör
  4. (4) Stativbuchse
  5. (5) Seriennummer (Gehäusenummer)
  6. (6) Lautsprecher
  7. (7) AE Lock-Taste
  1. (8) / Taste für AF-Messfeldwahl/​Index/​Vergrößerung/​Verkleinerung
  2. (9) Zugriffsleuchte
  3. (10) Speicherkarten-/​Akkufachabdeckung
  4. (11) Verschluss der Speicherkarten-/​Akkufachabdeckung
  5. (12) Kartensteckplatz
  6. (13) DC-Kabelöffnung

Modus-Wahlrad

Das Modus-Wahlrad ist in die Motiv-Programme und Kreativ-Programme unterteilt.

(1) Motiv-Programme

Sie müssen nur den Auslöser drücken. Die Kamera nimmt alle für das Motiv und die Aufnahmesituation passenden Aufnahmeeinstellungen automatisch vor.

: Autom. Motiverkennung ()

: Hybrid Auto ()

: Besondere Szene ()

Porträt Nahaufnahme
Gruppenfoto Speisen
Landschaft Nachtporträt
Panorama-Aufnahme Nachtaufnahmen o. Stativ
Sport HDR-Gegenlicht
Kinder Leiser Auslöser
Schwenken

: Kreativfilter ()

Körnigkeit S/W Miniatureffekt
Weichzeichner HDR Standard
Fisheye-Effekt HDR gesättigt
Aquarell-Effekt HDR markant
Spielzeugkamera-Effekt HDR Prägung

(2) Kreativ-Programme

In diesen Modi haben Sie mehr Kontrolle über die Aufnahme unterschiedlicher Motive.

Flexible Automatik
Programmautomatik
Blendenautomatik
Verschlusszeitenautomatik
Manuelle Belichtung
Langzeitbelichtung (Bulb)

(3) Individual-Aufnahmemodi

Sie können Fv, P, Tv, Av, M, B Aufnahmemodus, AF-Betrieb, Menüfunktionen und mehr zu Individual-Aufnahmemodus 1 oder Individual-Aufnahmemodus 2 () zuweisen.

Akku-Ladegerät LC-E17

Ladegerät für Akku LP-E17 ().

  1. (1) Netzstecker
  2. (2) Ladeanzeige
  3. (3) Ladeanzeige für vollständig geladenen Zustand
  4. (4) Akkufach

Akku-Ladegerät LC-E17E

Ladegerät für Akku LP-E17 ().

  1. (1) Netzkabelbuchse
  2. (2) Ladeanzeige
  3. (3) Ladeanzeige für vollständig geladenen Zustand
  1. (4) Akkufach
  2. (5) Netzkabel

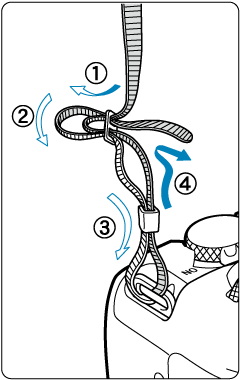

Anbringen des Tragegurts

Führen Sie das Ende des Riemens von unten durch die Tragegurthalterung und dann wie gezeigt durch die Riemenschnalle. Ziehen Sie den Tragegurt straff, damit er sich nicht aus der Öse löst.
