Компоненти на фотоапарата
- (1) Програматор
- (2)
/
/
Бутон 5/баланс на бялото/превключване на видео-снимки при възпроизвеждане - (3)
Главен селектор - (4) Бутон за запис на видео (отгоре)/спусък
- (5) Лост на вариото
По време на снимане: W широк ъгъл/T телеувеличение
По време на възпроизвеждане:
групово възпроизвеждане/
увеличаване - (6)
/
/
Бутон 4/многофункционален бутон/изпращане на изображения към смартфон - (7) Ръкохватка (Гнездо за батерията)
- (8) Отвор за DC кабела
- (9) Индикатор за самоснимачка/Лъч за подпомагане на AF
- (10) Гнездо за обектива
- (11) Контактни пластини
- (12)
/
/
Бутон 6/поточно предаване в реално време/търсене на изображение
- (13) Маркировка за монтиране на RF обектив
- (14) Заснемащ сензор
- (15) Индикатор за запис
- (16) Отвор за ремък
- (17) Бутон за освобождаване на обектива
- (18) Вентилационен отвор (изход)
- (19) Капак на портовете
- (20) Щифт за фиксиране на обектива
- (21) REC Бутон за запис на видео (отпред)
- (22) Капачка на чехълчето
- (23) Капачка на тялото
- (24)
Порт за слушалки - (25)
Порт за дистанционно управление - (26)
Вход за външен микрофон - (27)
Порт HDMI OUT - (28)
Цифров порт
- (1) Многофункционално чехълче
- (2) Микрофон
- (3)
Маркировка за фокусна равнина - (4)
/
Превключвател за заснемане на снимки/запис на видео - (5)
/
/
Бутон 7/цветови режим/задаване на категория - (6)
Бутон на менюто - (7) Високоговорител
- (8)
Мултифункционален контролер (може да се натиска в центъра) - (9)
/
Бутон 1/стартиране на AF
- (10)
Селектор за бърз контрол 2 - (11) Отвор за ремък
- (12)
/
Превключвател на захранването - (13)
/
Бутон 3/AE фиксиране - (14) Цокъл за статив
- (15)
/ Бутон 2/увеличаване/намаляване - (16) Капак на гнездото за карти
- (17) Гнездо за карти 2
- (18) Гнездо за карти 1
- (1) Екран
- (2) Индикатор за достъп
- (3) Отвор за входящ въздух
- (4) Цокъл за статив
- (5) Сериен номер (номер на фотоапарата)
- (6)
Бутон за потвърждаване на настройки - (7)
/
Селектор за бърз контрол 1/четирипосочен бутон - (8) Капак на гнездото за батерията
- (9) Ключе за капака на гнездото за батерията
- (10)
Бутон INFO
- (11)
/ZEBRA Бутон нагоре/индикация „зебра“ - (12)
/
Бутон наляво/избор на AF точка - (13)
Бутон за възпроизвеждане - (14)
Бутон за бърз контрол - (15)
/PEAKING Бутон надясно/подчертаване на контури - (16)
/AUDIO STATUS Бутон надолу/статус на звукозаписа - (17)
/
Бутон за заключване на функции/изтриване
Програматор
Програматорът е разделен на две зони – „Основна зона“ и „Творческа зона“.
В режимите от „Основна зона“ фотоапаратът задава оптималните настройки за обекта или сцената. В режимите от „Творческа зона“ можете да снимате с предпочитаната от вас експонация или други настройки.

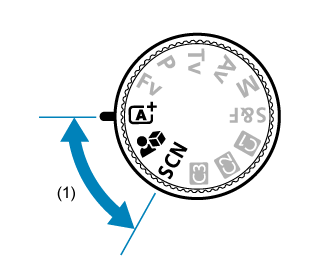

(1) Основна зона

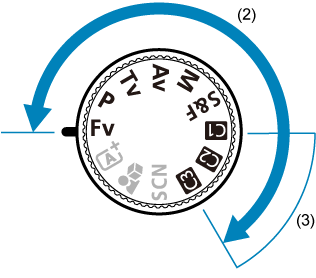

(2) Творческа зона / (3) Потребителски режим на снимане
Програматор и режими на снимане
| Програматор | Режим на снимане | ||
|---|---|---|---|
| Запис на видео |
Заснемане на снимки |
||
| Основна зона |  |
Интелигентен автоматичен режим за сцена за видео | Интелигентен автоматичен режим за сцена |
 |
Видео в близък план за демонстрационни цели | ||
|
Специална сцена |
|||
| Творческа зона | Fv | Видео с автоматична експонация | AE с гъвкав приоритет |
| P | Програма AE | ||
| Tv | Видео в режим „AE с приоритет на скорост“ | AE с приоритет на скорост | |
| Av | Видео в режим „AE с приоритет на бленда“ | AE с приоритет на бленда | |
| M | Видео с ръчна експонация | Ръчна експонация | |
 |
Видео със забавен/ускорен каданс | Програма AE | |
|
Потребителски режим на снимане |
Потребителски режими за видео | Потребителски режими за снимки | |
Зарядно устройство LC-E6
Зарядно устройство за батерия LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Гнездо за батерия
- (2) Индикатор за зареждане на батерията
- (3) Щепсел
Зарядно устройство LC-E6E
Зарядно устройство за батерия LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().
- (1) Индикатор за зареждане на батерията
- (2) Гнездо за батерия
- (3) Захранващ кабел
- (4) Вход за захранващия кабел

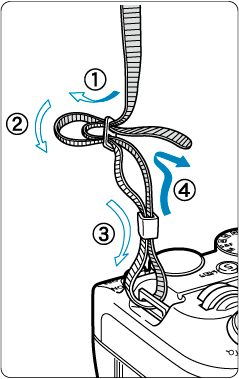

Поставяне на ремъка
Прекарайте края на ремъка през халката за ремък на фотоапарата откъм долната страна и след това го прекарайте през катарамата, както е показано. Издърпайте ремъка, за да се уверите, че той няма да се изплъзне от катарамата.
