无线设置

使用E-TTL II / E-TTL自动闪光进行无线电传输式无线闪光摄影时，按如下所示设定发送器和接收器。

设定为发送器

  1. 使用操纵杆选择无线 / 联动拍摄设置。

  2. 设为无线电传输式(无线)发送器。

    • 上下或左右推动操纵杆或转动选择转盘选择无线电传输式(无线)发送器，然后径直按下操纵杆。

  3. 选择闪光方法。

    • 径直按下操纵杆。
    • 上下或左右推动操纵杆或转动选择转盘选择项目(1)，然后径直按下操纵杆。
    • 左右推动操纵杆或转动选择转盘选择全部、A:B或A:B C，然后径直按下操纵杆。

设定为接收器

  1. 设为无线电传输式(无线)接收器。

    • 配置此设置可将闪光灯作为接收器使用。
    • 选择无线电传输式(无线)接收器，设置方法和设定发送器相同。

注意

  • 在进行普通闪光摄影之前，选择无线关闭以清除无线(发送器/接收器)设置。

设定传输频道/无线电ID

按如下所示设定发送器的传输频道和无线电ID。为发送器和接收器设定相同的频道和ID。有关接收器的说明，请参阅配备了无线电传输式无线接收器功能的闪光灯的使用说明书。

注意

  • 请为各频道设定不同的无线电ID，否则即使为各单元设定不同的传输频道，无线电传输控制的闪光灯所在的系统之间也可能会发生干扰。

  1. 径直按下操纵杆。

  2. 选择项目(1)。

    • 上下或左右推动操纵杆或转动选择转盘选择频道项目，然后径直按下操纵杆。

  3. 设定传输频道。

    • 上下或左右推动操纵杆或转动选择转盘从AUTO或频道1–15中进行选择，然后径直按下操纵杆。

  4. 选择项目(2)。

    • 选择ID项目，方法和设定传输频道相同，然后径直按下操纵杆。

  5. 设定无线电ID。

    • 左右推动操纵杆或转动选择转盘选择要设定的位置(数字)，然后径直按下操纵杆。
    • 上下推动操纵杆或转动选择转盘选择0–9之间的数字，然后径直按下操纵杆。
    • 以相同方式设定一个4位数，然后选择确定。
    • 当发送器和接收器之间建立通信时，联动指示灯会以绿色亮起。

扫描和设定发送器传输频道

可以扫描无线电信号情况，然后自动或手动设定发送器传输频道。将频道设为[AUTO]会将闪光灯自动重置到信号最强的频道。手动设定频道时，可以在重置时查看扫描结果。

  • 设为[AUTO]时扫描

    1. 按子菜单按钮。

    2. 进行扫描。

      • 上下或左右推动操纵杆或转动选择转盘选择扫描，然后径直按下操纵杆。
      • 选择确定。
      • 执行扫描，并将设置重置为信号最强的频道。

  • 设为频道(1–15)时扫描

    1. 按子菜单按钮。

    2. 进行扫描。

      • 上下或左右推动操纵杆或转动选择转盘选择扫描，然后径直按下操纵杆。
      • 选择确定。

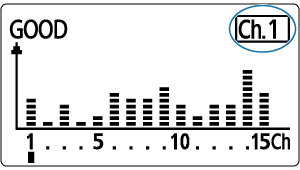

      • 执行扫描，并显示信号情况图。

      • 图中的峰值越高，表示信号越强。

    3. 设定频道。

      • 向上 / 下 / 左 / 右推动操纵杆或转动选择转盘可以选择频道1至15。

      • 径直按下操纵杆以设定频道。

联动指示灯和连接指示

可以通过联动指示灯的状态或液晶显示屏上的图标来确定连接状态。

状态 说明 措施
点亮 已连接 –
熄灭 未连接 检查频道和ID
熄灭 单元过多 发送器和接收器合计不得超过16个
熄灭 错误 重新启动发送器和接收器
点亮 已连接*1 –
点亮 已连接*2 –

1：当发送器端连接至子发送器时

2：连接发送器端用于联动拍摄时

显示 说明 措施

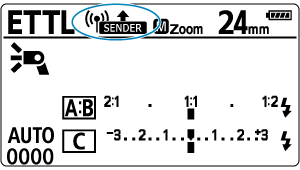

发送器无线连接 / 接收器无线连接 已连接 –
发送器无线未连接 / 接收器无线未连接 未连接 检查频道和ID
发送器单元无线错误 / 接收器单元无线错误 单元过多 发送器和接收器合计不得超过16个
错误 重新启动发送器和接收器
子发送器 已连接*1 –

1：在发送器侧连接至子发送器时

注意

  • 除非发送器和接收器的频道一致，否则接收器不会闪光。请将两者设为相同的频道或均设为[AUTO]。
  • 除非发送器和接收器的无线电ID一致，否则接收器不会闪光。请将两者设为相同的频道。

发送器闪光灯闪光开/关

可以设定发送器是否与其无线控制的接收器一起闪光。当启用发送器闪光灯闪光时，发送器作为闪光组A闪光。

  1. 径直按下操纵杆。

  2. 选择(1)中显示的项目。

    • 上下或左右推动操纵杆或转动选择转盘选择项目，然后径直按下操纵杆。

  3. 设定发送器闪光灯闪光。

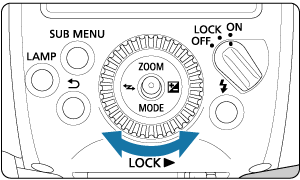

    • 转动选择转盘启用或关闭发送器闪光灯闪光，然后径直按下操纵杆。
      • 发送器闪光灯闪光开：发送器闪光灯闪光开
      • 发送器闪光灯闪光关：发送器闪光灯闪光关

内存功能

可将无线设置保存在发送器单元和接收器单元中，并在以后调出这些设置。保存或调出设置时，需要在各发送器或接收器上单独操作。

  1. 按子菜单按钮。

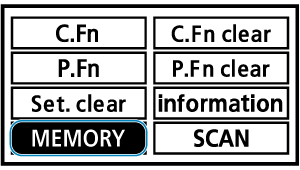

  2. 选择内存。

    • 上下或左右推动操纵杆或转动选择转盘选择内存，然后径直按下操纵杆。

  3. 保存或加载设置。

    保存

    • 左右推动操纵杆或转动选择转盘选择保存，然后径直按下操纵杆。
    • 左右推动操纵杆或转动选择转盘选择确定，然后径直按下操纵杆。
    • 设置已保存(存储在内存中)。

    加载

    • 左右推动操纵杆或转动选择转盘选择加载，然后径直按下操纵杆。
    • 左右推动操纵杆或转动选择转盘选择确定，然后径直按下操纵杆。
    • 设定为已保存的设置。
