Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) // Перемикач живлення / блокування функцій
(3) Головний диск
(4) / Багатофункціональна кнопка / кнопка надсилання зображень на смартфон
(5) Кнопка затвора
(6) Кнопка зйомки відео / кнопка перемикання відтворення між відео і фото
(7) Індикатор таймера / лампа підсвічування АФ
(8) Ручка-тримач (відсік акумулятора)
(9) Отвір для кабелю живлення постійного струму
(10) Кнопка попереднього перегляду глибини різкості
(11) Контакти
(12) Байонет

(13) Кришка роз’єму
(14) Контакти синхронізації спалаху
(15) Багатофункціональний роз’єм
(16) Позначка для кріплення об’єктива RF
(17) / Перемикач фото-/відеозйомки
(18) Позначка фокальної площини
(19) Кріплення ременя
(20) Індикатор зйомки
(21) Мікрофон
(22) Шторки затвора / сенсор зображення
(23) Кнопка від’єднання об’єктива
(24) Штифт фіксації об’єктива
(25) Кришка байонетного кріплення

(1) Наочник
(2) Окуляр видошукача
(3) Кнопка меню
(4) Динамік
(5) Кришка блока роз’ємів
(6) Кнопка ввімкнення АФ
(7) Диск швидкого керування 2
(8) Джойстик (можна також натискати безпосередньо кнопку)
(9) Кнопка збільшення/зменшення
(10) Кнопка швидкого керування
(11) Диск швидкого керування 1

(12) Кнопка SET
(13) Кнопка відтворення
(14) Кнопка відображення інформації
(15) Датчик видошукача
(16) / Кнопка колірного режиму / оцінювання
(17) Гніздо для зовнішнього мікрофона
(18) Цифровий ввід (вивід)
(19) Роз’єм для підключення навушників
(20) Вихідний роз’єм HDMI
(21) Роз’єм пульта дистанційного керування

(1) Ручка діоптрійного регулювання
(2) Екран
(3) Отвір для встановлення аксесуарів
(4) Гніздо для штатива
(5) Серійний номер (номер корпусу)
(6) Кнопка видалення
(7) Кнопка фіксації АЕ
(8) Кнопка вибору точки АФ

(9) Кріплення ременя
(10) Індикатор доступу
(11) Кришка гнізда для карти пам’яті
(12) Гніздо для карти пам’яті 1
(13) Гніздо для карти пам’яті 2
(14) Фіксатор кришки відсіку акумулятора
(15) Кришка відсіку акумулятора
(16) Отвір для встановлення аксесуарів

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

У режимах основної зони камера визначає оптимальні параметри відповідно до об’єкта або сцени зйомки. У режимах творчої зони можна виконувати зйомку, самостійно встановлюючи експозицію та інші параметри.

(1) Основна зона

(2) Творча зона / (3) Користувацький режим зйомки

Диск вибору режиму й режими зйомки

Диск вибору режиму		Режим зйомки
Диск вибору режиму		Фотозйомка		Відеозйомка
Основна зона		Розумна автосцена		Відео в режимі «Розумна автосцена»
	Особлива сцена	Портрет	Пан знімок	Відео з ефектом «Гладка шкіра» Демонстраційне відео великим планом Режим стабілізації відео Відео HDR
		Гладка шкіра	Макрозйомка
		Групова фотографія	Їжа
		Пейзаж	Нічний портрет
		Панорамний знімок	Ручна зйомка нічних сцен
		Спорт	Керування освітл. HDR
		Діти	Затвор без звуку
Творча зона	Fv	Автоекспозиція з гнучким пріоритетом		Автоматична експозиція відео
	P	Програма АЕ		Автоматична експозиція відео
	Tv	АЕ з пріоритетом витримки		АЕ з пріоритетом витримки для відео
	Av	АЕ з пріоритетом діафрагми		АЕ з пріоритетом діафрагми для відео
	M	Ручна експозиція		Ручна експозиція відео
	B	Тривала експозиція (ручна витримка)		Автоматична експозиція відео
		Програма АЕ		Відео з повільним / швидким відтворенням
	Користувацький режим зйомки	Користувацька зйомка		Користувацький запис відео

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Гніздо для акумулятора
(2) Індикатор заряджання

(3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Індикатор заряджання
(2) Гніздо для акумулятора

(3) Кабель живлення
(4) Гніздо кабелю живлення

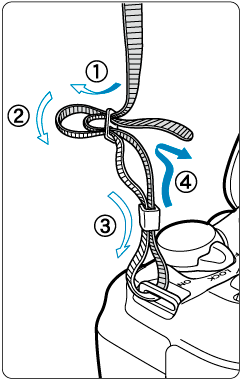

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
