Назви деталей

  1. (1) Індикатор таймера / лампа підсвічування АФ
  2. (2) Кнопка затвора
  3. (3) Багатофункціональна кнопка 2 (M-Fn 2)
  4. (4) Кнопка попереднього перегляду глибини різкості
  5. (5) Рукоятка
  6. (6) Перемикач блокування кришки гнізда для карти пам’яті
  7. (7) Багатофункціональна кнопка на вертикальній рукоятці
  8. (8) Вимикач ON/OFF вертикальної рукоятки
  9. (9) Головний диск на вертикальній рукоятці
  10. (10) Кнопка затвора на вертикальній рукоятці
  11. (11) Кришка роз’єму
  12. (12) Позначка для кріплення об’єктива RF
  1. (13) Байонет
  2. (14) Штифт фіксації об’єктива
  3. (15) Кнопка від’єднання об’єктива
  4. (16) Шторки затвора / сенсор зображення
  5. (17) Роз’єм для пристроїв дистанційного керування
  6. (18) Контакти
  7. (19) Кнопка попереднього перегляду глибини різкості на вертикальній рукоятці
  8. (20) Багатофункціональна кнопка 2 (M-Fn 2) на вертикальній рукоятці
  9. (21) Гніздо для штатива
  10. (22) Серійний номер (номер корпусу)
  11. (23) Отвір для встановлення аксесуарів
  12. (24) Кріплення ручного ремінця
  13. (25) Кришка байонетного кріплення
  1. (1) Наочник
  2. (2) Багатофункціональний роз’єм
  3. (3) Контакти синхронізації спалаху
  4. (4) Позначка фокальної площини
  5. (5) Кнопка вибору режиму спрацьовування затвора / роботи АФ
  6. (6) Мікрофон
  7. (7) Індикатор зйомки
  8. (8) Кнопка вибору компенсації експозиції для зйомки зі спалахом / режиму виміру
  9. (9) Кріплення ременя
  10. (10) Гніздо для зовнішнього мікрофона
  11. (11) Цифровий ввід (вивід)
  12. (12) Вихідний роз’єм HDMI
  13. (13) Роз’єм для підключення навушників
  14. (14) Роз’єм Ethernet RJ-45
  15. (15) Гніздо синхронізації
  16. (16) Кришка блоку роз’ємів
  17. (17) Фіксатор акумулятора
  18. (18) Акумулятор
  19. (19) Кришка відсіку акумулятора
  1. (20) РК-панель
  2. (21) Баланс білого Кнопка балансу білого
  3. (22) Кнопка корекції експозиції / налаштування значення діафрагми / індикації часу
  4. (23) Кнопка вибору режиму
  5. (24) Кнопка вибору точки автофокусування
  6. (25) Кнопка фіксації АЕ
  7. (26) Диск швидкого керування 2
  8. (27) Кнопка увімкнення АФ / розумний контролер
  9. (28) Кнопка швидкого керування
  10. (29) Кнопка налаштувань
  11. (30) Перемикач живлення / блокування функцій
  12. (31) Кнопка увімкнення АФ / розумний контролер на вертикальній рукоятці
  13. (32) Динамік
  14. (33) Екран
  15. (34) Індикатор мережі
  16. (35) Задній датчик
  17. (36) Важіль-фіксатор наочника
  18. (37) Кнопка меню
  19. (38) / багатофункціональна кнопка 3 / кнопка відтворення голосових нотаток (утримання для запису)
  1. (1) Датчик видошукача
  2. (2) Окуляр видошукача
  3. (3) Камера керування оком
  4. (4) Джойстик (можна також натискати по центру)
  5. (5) Кнопка відображення інформації
  6. (6) Диск швидкого керування 1
  7. (7) Кнопка відтворення
  8. (8) Кнопка збільшення/зменшення
  9. (9) Кнопка видалення
  10. (10) / Кнопка оцінювання / голосових нотаток
  11. (11) Кнопка відображення інформації на вертикальній рукоятці
  12. (12) Диск діоптрійного регулювання
  13. (13) / Перемикач фото- / відеозйомки
  14. (14) Кнопка зйомки відео
  1. (15) / Багатофункціональна кнопка / кнопка передавання зображень на FTP-сервер
  2. (16) Головний диск
  3. (17) / Кнопка перемикання інформації та підсвічування РК-панелі / обрізання
  4. (18) Кріплення ременя
  5. (19) Гніздо для карти пам’яті 1
  6. (20) Гніздо для карти пам’яті 2
  7. (21) Кнопка виймання карти 1
  8. (22) Кнопка виймання карти 2
  9. (23) Кришка гнізда для карти пам’яті
  10. (24) Індикатор доступу
  11. (25) Джойстик на вертикальній рукоятці (можна також натискати по центру)
  12. (26) Кнопка фіксації АЕ на вертикальній рукоятці
  13. (27) Диск швидкого керування 2 на вертикальній рукоятці
  14. (28) Кнопка вибору точки АФ на вертикальній рукоятці

Відображення інформації на РК-панелі

Відображувана інформація залежить від стану камери. Докладніше про піктограми див. в розділі Відображення інформації.

Відображення інформації на видошукачі

Відображувана інформація залежить від стану камери.

Акумулятор LP-E19

  1. (1) Важіль-фіксатор акумулятора
  2. (2) Контакти
  1. (3) Захисна кришка
  2. (4) Фіксатор акумулятора

Зарядний пристрій LC-E19

Зарядний пристрій для акумулятора LP-E19 ()

  1. (1) Контакти
  2. (2) Гнізда для акумуляторів
  3. (3) Гніздо кабелю живлення
  4. (4) Кнопка перевірки ефективності перезаряджання / калібрування
  1. (5) Індикатор заряджання / перевірки ефективності перезаряджання / часу розряджання
  2. (6) Індикатор калібрування (розряджання)
  3. (7) Захисна кришка (2 шт. у наборі)
  4. (8) Кабель живлення

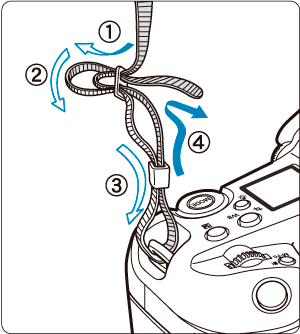

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.

Використання пристрою для захисту кабелю

Коли під’єднуєте кабелі (інтерфейсний або HDMI-кабель) використовуйте наданий у комплекті пристрій для захисту кабелю. Використання пристрою для захисту кабелю забезпечить надійне з’єднання та допоможе запобігти пошкодженню роз’єму.

  • Щоб підключити камеру до комп’ютера, використовуйте кабель Canon (наданий у комплекті або придбаний окремо).
  • Щоб підключити камеру до телевізора чи іншого дисплея, використовуйте доступний у продажу HDMI-кабель.

Підготовка

  1. Підготуйте пристрій для захисту кабелю.

    • Пристрій для захисту кабелю складається з протектора (1) і затискача (2).

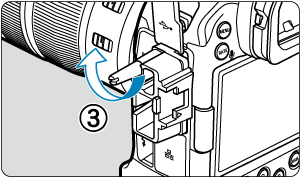

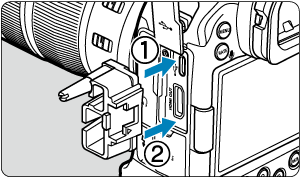

  2. Приєднайте протектор до камери.

Вставлення / підключення кабелів

Вставте кабелі в затискач, прикріпіть затискач до протектора, а потім під’єднайте кабелі до камери.

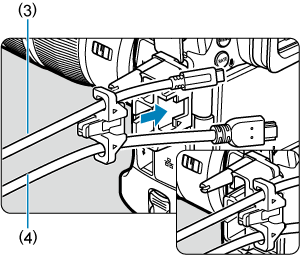

Коли одночасно використовуються інтерфейсний кабель Canon і HDMI-кабель

  1. Протягніть кожен кабель крізь затискач.

    • (3) Інтерфейсний кабель Canon
    • (4) HDMI-кабель

  2. Прикріпіть затискач до протектора.

  3. Під’єднайте кожен кабель до камери.

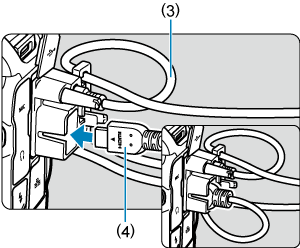

Коли використовується або інтерфейсний кабель Canon, або HDMI-кабель

Протягніть кабель крізь затискач (2), як показано, а потім прикріпіть затискач до протектора.

Увага!

  • Якщо інтерфейсний або HDMI-кабель підключено без пристрою для захисту кабелю, використання камери може призвести до пошкодження її вводу (виводу). Упевніться, що всі кабелі надійно приєднані до вводу (виводу) камери.
