Використання охолоджувального вентилятора

Охолоджувальний вентилятор CF-R20EP (продається окремо) — це аксесуар з вентилятором для охолодження камери й роз’ємом для підключення до дротової локальної мережі.

  • (1) Отвір подачі повітря
  • (2) Впускний отвір

Приєднання до камери

  1. Зніміть кришки.

    • Зніміть кришки контактів (1) і (2) на охолоджувальному вентиляторі.

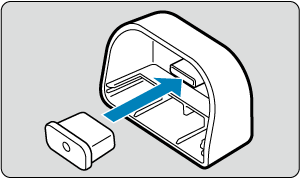

    • Прикріпіть кришку контактів (1) охолоджувального вентилятора до кришки (2) для зберігання.
    • Зніміть пилозахисну кришку (3) з отвору подачі повітря й покладіть її на зберігання.

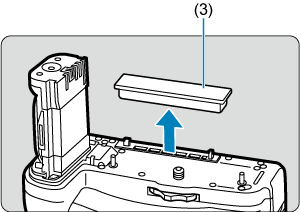

  2. Зніміть кришку відсіку акумулятора.

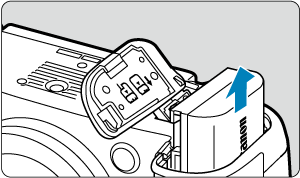

    • Перед від’єднанням акумулятора вимкніть камеру.

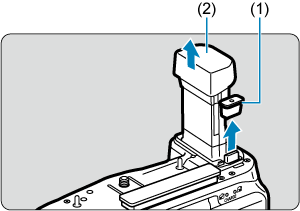

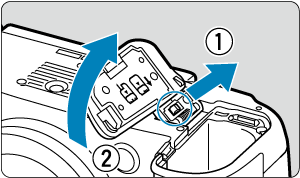

    • Зніміть кришку акумуляторного відсіку з камери.

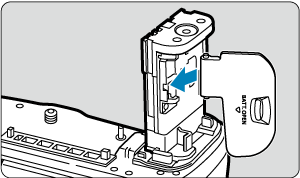

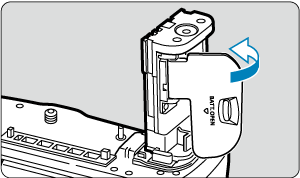

    • Прикріпіть кришку, яку ви зняли, до охолоджувального вентилятора.

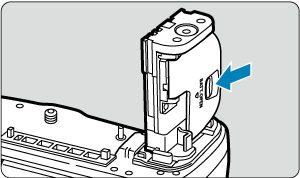

    • Щоб зняти кришку, посуньте важіль для її вивільнення, виконуючи процедуру приєднання у зворотному порядку.

  3. Прикріпіть охолоджувальний вентилятор.

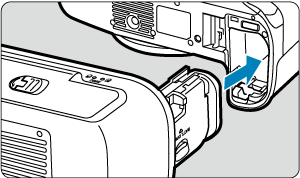

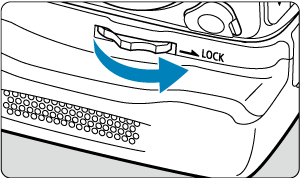

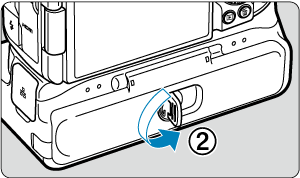

    • Вставте контакти в камеру й поверніть диск розблокування для фіксації.

Увага!

  • Не торкайтеся контактів камери або охолоджувального вентилятора.
  • Під час повторного приєднання кришки акумуляторного відсіку до камери утримуйте кришку відкритою щонайменше на 90°.

Установлення акумуляторів

Установіть один або два акумулятори LP-E6P.

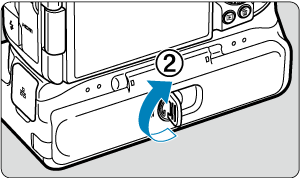

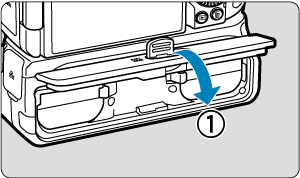

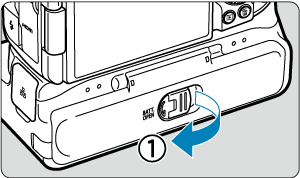

  1. Відкрийте кришку відсіку акумуляторів.

  2. Вставте акумулятори.

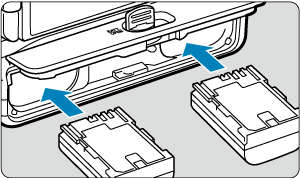

    • Вставте акумулятори, як показано.
    • Вставляйте їх до фіксації з клацанням.
    • Коли використовується тільки один акумулятор, його можна вставити на будь-яке місце.

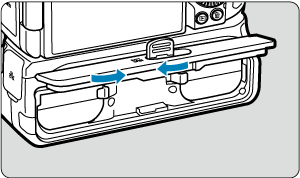

    • Щоб вийняти акумулятори, натисніть на важелі розблокування в показаному напрямку.

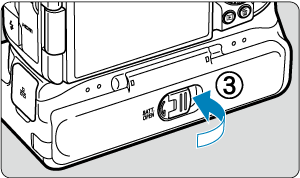

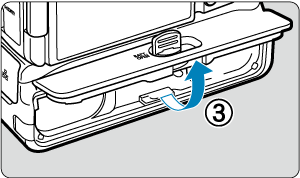

  3. Закрийте кришку відсіку акумуляторів.

Увага!

  • Перш ніж приєднати акумулятори, перевірте чистоту електричних контактів. Видаліть будь-який бруд із контактів за допомогою м’якої тканини.
  • Вставляйте акумулятори після приєднання охолоджувального вентилятора до камери. Якщо приєднати охолоджувальний вентилятор до камери, коли в неї вже вставлено акумулятори, це може вплинути на точність відображення результатів перевірки заряду акумулятора.
  • Перш ніж від’єднувати охолоджувальний вентилятор, вимкніть камеру та вийміть акумулятори.
  • Після від’єднання охолоджувального вентилятора прикріпіть кришки контактів до контактів охолоджувального вентилятора, а пилозахисну кришку до отвору подачі повітря. Якщо охолоджувальний вентилятор не використовуватиметься протягом деякого часу, вийміть акумулятори.
  • Під час зберігання не допускайте потрапляння на виріб бруду, пилу, води та солі.
  • Якщо відображається повідомлення про помилку зв’язку з акумулятором, коли приєднано охолоджувальний вентилятор, виконайте наведені в ньому вказівки. Якщо камера втратить живлення, повторно вставте акумулятори й перезавантажте камеру.

Використання побутової розетки живлення

  1. Приєднайте випрямний пристрій.

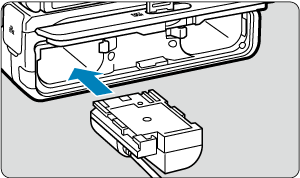

    • Приєднайте випрямний пристрій DR-E6P (продається окремо) так само, як установлюєте акумулятори.
    • Можна встановити лише один випрямний пристрій у показаному положенні.

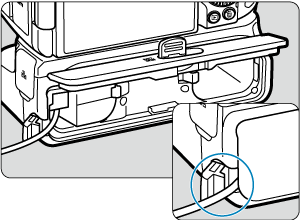

    • Протягніть шнур випрямного пристрою з отвору для шнура.
    • Закрийте кришку відсіку акумуляторів.

  2. Підключіть випрямний пристрій до блока живлення USB.

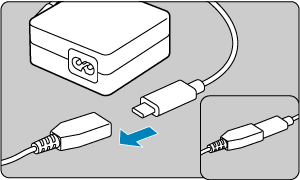

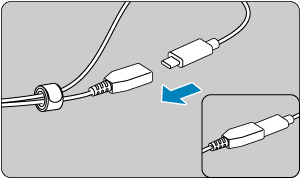

    • Надійно підключіть гніздо випрямного пристрою до штекера блока живлення USB PD-E2 (продається окремо).

    Примітка

    • Щоб запобігти від’єднанню, зафіксуйте шнури випрямного пристрою і блока живлення USB за допомогою кабельної стяжки, як показано на рисунку.

  3. Підключіть кабель живлення.

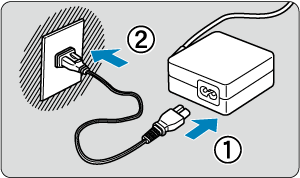

    • Підключіть один кінець кабелю живлення до блока живлення USB, а інший — до електричної розетки.

Увага!

  • Поки камеру ввімкнено, не приєднуйте й не від’єднуйте кабель живлення та штекер, а також не виймайте акумулятори.

Налаштування охолоджувального вентилятора

Налаштування охолоджувального вентилятора

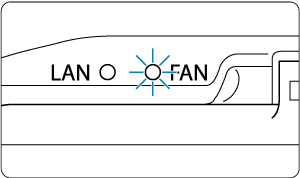

  • Коли використовується охолоджувальний вентилятор, відображається індикатор FAN.

Увага!

  • Рекомендується заздалегідь зробити кілька пробних знімків.
  • Під час роботи охолоджувального вентилятора тепле повітря виходить через випускний отвір камери.
  • Під час роботи охолоджувального вентилятора не закривайте впускний отвір вентилятора й випускний отвір камери рукою або іншими предметами.
  • За деяких умов зйомки шум від роботи вентилятора може записатися разом з відео. У такому разі для зменшення цих шумів можна використовувати зовнішній мікрофон, розмістивши його подалі від охолоджувального вентилятора.
  • Звук охолоджувального вентилятора, що працює з іншою швидкістю, може записатися, якщо почати запис після виходу з режиму очікування, залежно від налаштувань вентилятора.
  • Охолоджувальний вентилятор може не працювати в умовах низьких температур.
  • Перед початком зйомки обов’язково переконайтеся, що індикатор FAN світиться.

Налаштування підключення до мережі

Використання блока живлення USB для заряджання / живлення

За допомогою блока живлення USB PD-E2 (продається окремо) можна заряджати акумулятор LP-E6P, не виймаючи його з охолоджувального вентилятора. Камера також може працювати від електромережі.

Заряджання

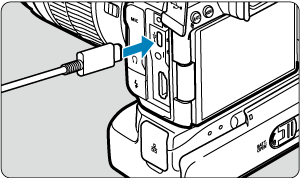

  1. Підключіть блок живлення USB.

    • Установіть перемикач живлення камери в положення Вимкнення живлення і повністю вставте штекер блока живлення USB у роз’єм Цифровий на камері.

  2. Зарядіть акумулятор.

    • Підключіть один кінець кабелю живлення до блока живлення USB, а інший — до електричної розетки.

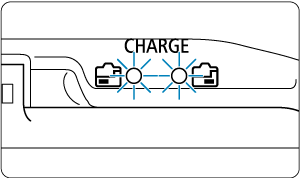

    • Почнеться заряджання, і засвітиться індикатор заряджання на охолоджувальному вентиляторі.
    • На РК-панелі камери відображатиметься індикатор [Процес заряджання].
    • Коли заряджання буде завершено, індикатор заряджання вимкнеться.

Живлення від електромережі

Щоб підключити камеру до електромережі без заряджання акумулятора, потрібно встановити перемикач живлення камери в положення Увімкнення живлення. Однак акумулятор продовжує заряджатися під час автоматичного вимкнення живлення.

Коли подається живлення, індикатор рівня заряду акумулятора має сірий колір.

Щоб змінити режим камери з живлення від електромережі на заряджання, потрібно встановити перемикач живлення камери в положення Вимкнення живлення.

Увага!

  • Камера не може працювати, якщо в охолоджувальний вентилятор не встановлено акумулятор.
  • Заряджання неможливе, якщо вставлено акумулятор LP-E6P і приєднано випрямний пристрій DR-E6P.
  • Якщо акумулятор розряджено, блок живлення його заряджає. У такому разі живлення не подається на камеру.
  • Щоб захистити акумулятор і підтримати його в належному стані, не заряджайте його довше 24 годин без перерви.
  • Заряджені акумулятори поступово розряджаються, навіть якщо вони не використовуються.
  • Якщо під час заряджання індикатор заряджання не світиться або виникла проблема (відображається блиманням індикатора заряджання), від’єднайте шнур живлення від електромережі, повторно встановіть акумулятор і зачекайте кілька хвилин, перш ніж під’єднати його знову. Якщо проблема не зникла, зверніться до найближчого Сервісного центру компанії Canon.
  • Необхідна тривалість заряджання та рівень заряду змінюються залежно від температури навколишнього середовища та залишкового заряду.
  • З міркувань безпеки заряджання за низьких температур триватиме довше.
  • Залишок заряду акумулятора може знижуватися, якщо живлення подається на камеру. Використовуйте повністю заряджений акумулятор, щоб уникнути його повного розряджання.
  • Перед від’єднанням USB-адаптерів живлення встановіть перемикач живлення камери в положення Вимкнення живлення.
  • Для заряджання та живлення камери затверджено кілька доступних у продажу блоків живлення. Докладнішу інформацію можна знайти на вебсайті Canon ().
  • Також можна заряджати акумулятор LP-E6NH/LP-E6N ().

Примітка

  • Також можна заряджати по одному акумулятору LP-E6P за раз.
