Використання ручки-тримача акумуляторів

Оснащена кнопками та дисками для вертикальної зйомки ручка-тримач акумуляторів BG-R20/BG-R20EP є додатковим аксесуаром для камери, що може забезпечувати живлення камери від двох акумуляторів.

Ручка BG-R20EP також має роз’єм Ethernet RJ-45, що дає змогу підключати камеру до дротової локальної мережі ().

Приєднання до камери

  1. Зніміть кришки контактів.

    • Зніміть кришки контактів (1) і (2) на ручці-тримачі акумуляторів.
    • Прикріпіть кришку контактів (1) ручки-тримача акумуляторів до кришки (2) для зберігання.

  2. Зніміть кришку відсіку акумулятора.

    • Перед від’єднанням акумулятора вимкніть камеру.

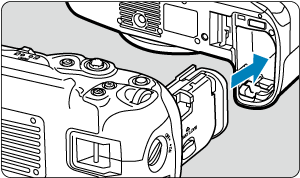

    • Вийміть кришку акумуляторного відсіку з камери.

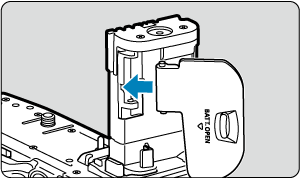

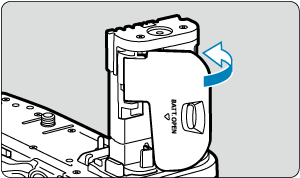

    • Приєднайте кришку до ручки-тримача акумуляторів.

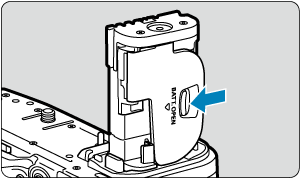

    • Щоб зняти кришку, посуньте важіль для її вивільнення, виконуючи процедуру приєднання у зворотному порядку.

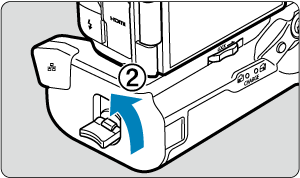

  3. Приєднайте та зафіксуйте ручку-тримач акумуляторів.

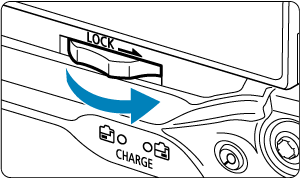

    • Вставте контакти ручки-тримача акумуляторів у камеру й поверніть диск розблокування, щоб зафіксувати ручку-тримач акумуляторів на місці.

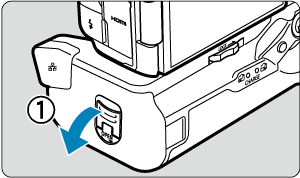

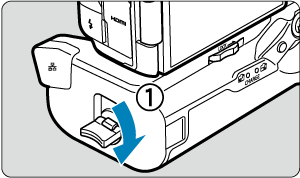

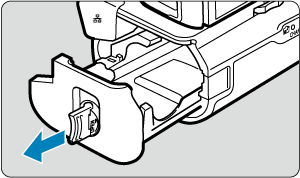

  4. Вийміть касету для акумуляторів.

Увага!

  • Не торкайтеся контактів камери або ручки-тримача акумуляторів.
  • Під час повторного приєднання кришки акумуляторного відсіку до камери утримуйте кришку відкритою щонайменше на 90°.

Установлення акумуляторів

  1. Вставте акумулятори.

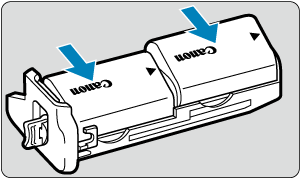

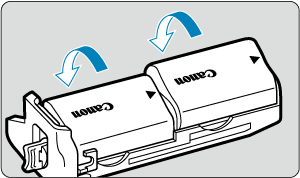

    • Вставте акумулятори, як показано.
    • Коли використовується тільки один акумулятор, його можна вставити на будь-яке місце.
    • Щоб зафіксувати акумулятор, штовхайте його в напрямку, указаному стрілкою, доки не пролунає клацання.

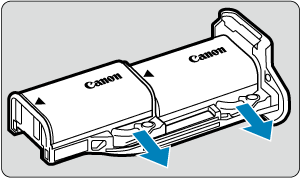

    • Щоб вийняти акумулятор, натисніть на важіль касети для акумуляторів у напрямку стрілки.

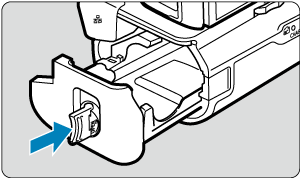

  2. Вставте касету для акумуляторів.

    • Вставте касету для акумуляторів повністю, щоб зафіксувати її.
    • Касета для акумуляторів BG-R20EP містить тримач акумуляторів (3). Відкрийте в напрямку вгору під час встановлення акумуляторів і закрийте в напрямку вниз після їх установлення.

Увага!

  • Перш ніж вставляти акумулятори, перевірте чистоту електричних контактів. Видаліть будь-який бруд із контактів за допомогою м’якої тканини.
  • Вставляйте акумулятори після приєднання ручки-тримача акумуляторів до камери. Якщо приєднати ручку-тримач акумуляторів до камери, коли в неї вже вставлено акумулятори, це може вплинути на точність відображення результатів перевірки заряду акумулятора.
  • Перш ніж від’єднати ручку-тримач акумуляторів, вимкніть камеру та вийміть акумулятори.
  • Після від’єднання ручки-тримача акумуляторів повторно встановіть кришки контактів на контакти ручки-тримача акумуляторів. Якщо ручка-тримач акумуляторів не буде використовуватися протягом деякого часу, вийміть акумулятори.
  • Під час зберігання не допускайте потрапляння на виріб бруду, пилу, води та солі.
  • Якщо відображається повідомлення про помилку зв’язку з акумулятором, коли приєднано ручку-тримач акумуляторів, виконайте наведені в ньому вказівки. Якщо камера втрачає живлення, повторно встановіть касету для акумуляторів і перезавантажте камеру.
  • Якщо відображається повідомлення про помилку зв’язку з акумулятором, виконайте наведені в ньому вказівки, а потім вимкніть камеру та знову приєднайте ручку-тримач акумуляторів.

Використання побутової розетки живлення

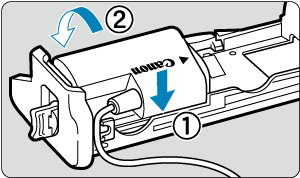

  1. Приєднайте випрямний пристрій.

    • Приєднайте випрямний пристрій DR-E6P (продається окремо) так само, як і акумулятори.

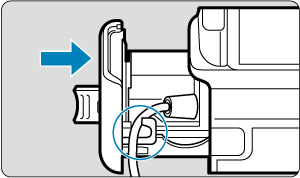

    • Пропустіть кабель випрямного пристрою крізь канал для кабелю касети для акумуляторів.
    • Вставте касету для акумуляторів повністю, щоб зафіксувати її.

  2. Приєднайте касету для акумуляторів.

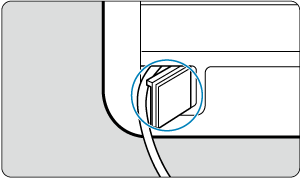

    • Витягніть кінець кабелю з отвору для кабелю.

  3. Підключіть випрямний пристрій до блока живлення USB.

    • Надійно підключіть гніздо випрямного пристрою до штекера блока живлення USB PD-E2 (продається окремо).

    Примітка

    • Щоб запобігти від’єднанню, зафіксуйте шнури випрямного пристрою і блока живлення USB за допомогою кабельної стяжки, як показано на рисунку.

  4. Підключіть кабель живлення.

    • Підключіть один кінець кабелю живлення до блока живлення USB, а інший — до електричної розетки.

Увага!

  • Поки камеру ввімкнено, не приєднуйте й не від’єднуйте кабель живлення та штекер, а також не виймайте касету для акумуляторів.
  • Уникайте затискання кабелю випрямного пристрою між ручкою-тримачем акумуляторів і касетою для акумуляторів.

Операції з кнопками та дисками

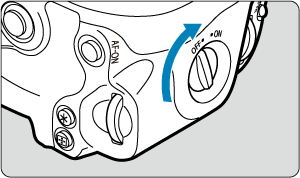

  • Щоб використовувати кнопки та диски, поверніть вимикач ON/OFF вертикальної рукоятки (3) у положення ON (увімкнення).
  • Кнопки та диски використовуються в такий самий спосіб, що й відповідні кнопки та диски на камері.
  1. (1) Багатофункціональна кнопка Багатофункціональна кнопка
  2. (2) Кнопка затвора
  3. (3) Вимикач ON/OFF вертикальної рукоятки
  4. (4) Головний диск Головний диск
  5. (5) Збільшення та зменшення Кнопка збільшення / зменшення
  6. (6) Джойстик Джойстик
  1. (7)Увімкнення АФ Кнопка ввімкнення АФ
  2. (8) Диск швидкого керування 2 Диск швидкого керування 2
  3. (9) Фіксація АЕ Кнопка фіксації АЕ / фіксації експозиції під час зйомки зі спалахом
  4. (10) Вибір точки АФ Кнопка вибору точки АФ

Використання блока живлення USB для заряджання / живлення камери

За допомогою блока живлення USB PD-E2 (продається окремо) можна заряджати акумулятор LP-E6P, не виймаючи його з ручки-тримача акумуляторів. Камера також може працювати від електромережі.

Заряджання

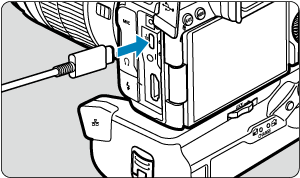

  1. Підключіть блок живлення USB.

    • Установіть перемикач живлення камери в положення Вимкнення живлення і повністю вставте штекер блока живлення USB у роз’єм Цифровий на камері.

  2. Зарядіть акумулятор.

    • Підключіть один кінець кабелю живлення до блока живлення USB, а інший — до електричної розетки.

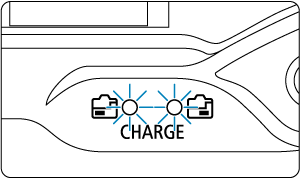

    • Почнеться заряджання, і засвітиться індикатор заряджання на ручці-тримачі акумуляторів.
    • На РК-панелі камери відображатиметься індикатор [Процес заряджання].
    • Коли заряджання буде завершено, індикатор заряджання вимкнеться.

Живлення від електромережі

Щоб підключити камеру до електромережі без заряджання акумулятора, потрібно встановити перемикач живлення камери в положення Увімкнення живлення. Однак акумулятор продовжує заряджатися під час автоматичного вимкнення живлення.

Коли подається живлення, індикатор рівня заряду акумулятора має сірий колір.

Щоб змінити режим камери з живлення від електромережі на заряджання, потрібно встановити перемикач живлення камери в положення Вимкнення живлення.

Увага!

  • Камера не може працювати без акумулятора, установленого в ручку-тримач акумуляторів.
  • Заряджання неможливе, якщо вставлено акумулятор LP-E6P і приєднано випрямний пристрій DR-E6P.
  • Якщо акумулятор розряджено, блок живлення його заряджає. У такому разі живлення не подається на камеру.
  • Щоб захистити акумулятор і підтримати його в належному стані, не заряджайте його довше 24 годин без перерви.
  • Заряджені акумулятори поступово розряджаються, навіть якщо вони не використовуються.
  • Якщо під час заряджання індикатор заряджання не світиться або виникла проблема (відображається блиманням індикатора заряджання), від’єднайте шнур живлення від електромережі, повторно встановіть акумулятор і зачекайте кілька хвилин, перш ніж під’єднати його знову. Якщо проблема не зникла, зверніться до найближчого Сервісного центру компанії Canon.
  • Необхідна тривалість заряджання та рівень заряду змінюються залежно від температури навколишнього середовища та залишкового заряду.
  • З міркувань безпеки заряджання за низьких температур триватиме довше.
  • Залишок заряду акумулятора може знижуватися, якщо живлення подається на камеру. Використовуйте повністю заряджений акумулятор, щоб уникнути його повного розряджання.
  • Перед від’єднанням USB-адаптерів живлення встановіть перемикач живлення камери в положення Вимкнення живлення.
  • Для заряджання та живлення камери затверджено кілька доступних у продажу блоків живлення. Докладнішу інформацію можна знайти на вебсайті Canon ().
  • Також можна заряджати акумулятор LP-E6NH/LP-E6N ().

Примітка

  • Також можна заряджати по одному акумулятору LP-E6P за раз.
