Назви деталей

  1. (1) MODE Кнопка вибору режиму
  2. (2) Кнопка відеозйомки
  3. (3) Кріплення ременя
  4. (4) Головний диск
  5. (5) Кнопка затвора
  6. (6) / Багатофункціональна кнопка / кнопка передавання зображень на FTP-сервер
  7. (7) Індикатор таймера / лампа підсвічування АФ
  8. (8) Ручка-тримач (відсік акумулятора)
  9. (9) Отвір для кабелю випрямного пристрою
  10. (10) Кнопка попереднього перегляду глибини різкості
  11. (11) Контакти
  12. (12) Байонет
  1. (13) Кришка роз’єму
  2. (14) Контакти синхронізації спалаху
  3. (15) Багатофункціональний роз’єм
  4. (16) Позначка для кріплення об’єктива RF
  5. (17) Позначка фокальної площини
  6. (18) Кріплення ременя
  7. (19) Індикатор зйомки
  8. (20) Шторки затвора / сенсор зображення
  9. (21) Кнопка від’єднання об’єктива
  10. (22) Штифт фіксації об’єктива
  11. (23) Роз’єм дистанційного керування
  12. (24) Кришка байонетного кріплення
  1. (1) РК-панель
  2. (2) Наочник
  3. (3) Динамік
  4. (4) Мікрофон
  5. (5) / Перемикач фото-/відеозйомки
  6. (6) Кришка блока роз’ємів
  7. (7) Гніздо для зовнішнього мікрофона
  8. (8) Цифровий ввід (вивід)
  9. (9) Випускний отвір
  10. (10) Роз’єм для підключення навушників
  11. (11) Вихідний роз’єм HDMI
  12. (12) Гніздо синхронізації
  13. (13) / Кнопка перемикання інформації та підсвічування РК-панелі / обрізання
  1. (14) Перемикач живлення / блокування функцій
  2. (15) Диск швидкого керування 2
  3. (16) Кнопка фіксації АЕ
  4. (17) Кнопка вибору точки АФ
  5. (18) Кнопка ввімкнення АФ
  6. (19) Джойстик (можна також натискати по центру)
  7. (20) Диск швидкого керування 1
  8. (21) Кнопка налаштувань
  9. (22) Кнопка видалення
  10. (23) Кнопка відтворення
  11. (24) Кнопка меню
  12. (25) / Кнопка оцінювання / голосових нотаток
  1. (1) Окуляр видошукача
  2. (2) Екран
  3. (3) Отвір для встановлення аксесуарів
  4. (4) Впускний отвір
  5. (5) Гніздо для штатива
  6. (6) Серійний номер (номер корпусу)
  7. (7) Отвір для встановлення аксесуарів
  8. (8) Індикатор доступу
  9. (9) Ручка діоптрійного регулювання
  1. (10) Кнопка збільшення / зменшення
  2. (11) Кнопка відображення інформації
  3. (12) Кнопка швидкого керування
  4. (13) Кришка гнізда для карти пам’яті
  5. (14) Фіксатор кришки відсіку акумулятора
  6. (15) Кришка відсіку акумулятора
  7. (16) Гніздо для карти пам’яті 1
  8. (17) Гніздо для карти пам’яті 2
  9. (18) Кнопка виймання карти

Відображення інформації на РК-панелі

Відображувана інформація залежить від стану камери. Докладніше про піктограми див. в розділі Відображення інформації.

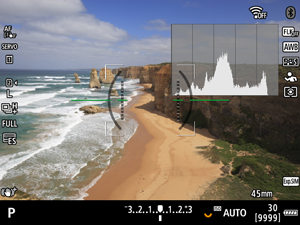

Відображення інформації на видошукачі

Відображувана інформація залежить від стану камери.

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Гнізда для акумуляторів
  2. (2) Індикатор заряджання
  1. (3) Штепсельна вилка

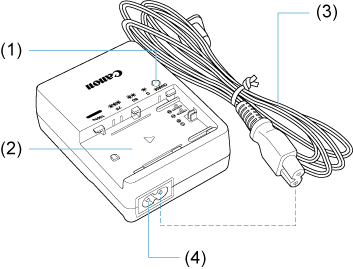

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Індикатор заряджання
  2. (2) Гніздо для акумулятора
  1. (3) Кабель живлення
  2. (4) Гніздо кабелю живлення

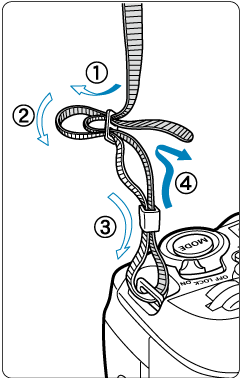

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.

Використання пристрою для захисту кабелю

Коли під’єднуєте кабелі (інтерфейсний або HDMI-кабель) використовуйте наданий у комплекті пристрій для захисту кабелю. Використання пристрою для захисту кабелю забезпечить надійне з’єднання та допоможе запобігти пошкодженню роз’єму.

  • Щоб підключити камеру до комп’ютера, використовуйте кабель Canon (наданий у комплекті або придбаний окремо).
  • Щоб підключити камеру до телевізора чи іншого дисплея, використовуйте доступний у продажу HDMI-кабель.

Підготовка

  1. Підготуйте пристрій для захисту кабелю.

    • Пристрій для захисту кабелю складається з протектора (1) і затискача (2).

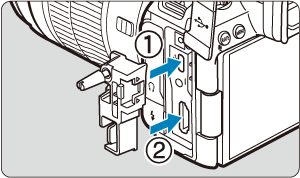

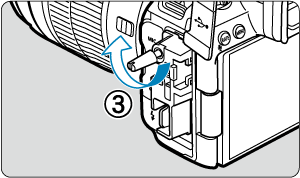

  2. Приєднайте протектор до камери.

Вставлення / підключення кабелів

Вставте кабелі в затискач, прикріпіть затискач до протектора, а потім під’єднайте кабелі до камери.

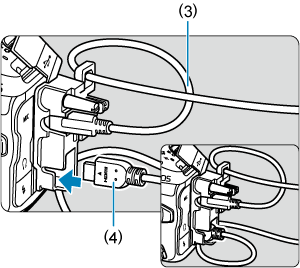

Коли використовуються й інтерфейсний кабель Canon, і HDMI-кабель

  1. Протягніть кожен кабель крізь затискач.

    • (3) Інтерфейсний кабель Canon
    • (4) HDMI-кабель

  2. Прикріпіть затискач до протектора.

  3. Під’єднайте кожен кабель до камери.

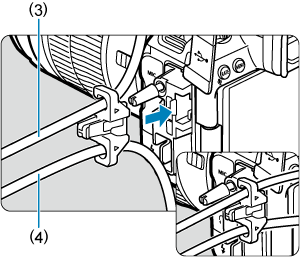

Коли використовується або інтерфейсний кабель Canon, або HDMI-кабель

Протягніть кабель крізь затискач (2), як показано, а потім прикріпіть затискач до протектора.

Увага!

  • Якщо інтерфейсний або HDMI-кабель підключено без пристрою для захисту кабелю, використання камери може призвести до пошкодження її вводу (виводу). Упевніться, що всі кабелі надійно приєднані до вводу (виводу) камери.
