Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) // Перемикач живлення / блокування функцій
(3) Головний диск
(4) Багатофункціональна кнопка
(5) Кнопка затвора
(6) Кнопка відеозйомки
(7) Індикатор таймера / лампа підсвічування АФ
(8) Ручка-тримач (відсік акумулятора)
(9) Контакти
(10) Байонет
(11) Кришка роз’єму

(12) Позначка фокальної площини
(13) Контакти синхронізації спалаху
(14) Багатофункціональний роз’єм
(15) Позначка для кріплення об’єктива RF
(16) / Перемикач фото-/відеозйомки
(17) Кріплення ременя
(18) Мікрофон
(19) Сенсор зображення
(20) Кнопка від’єднання об’єктива
(21) Штифт фіксації об’єктива
(22) Кришка байонетного кріплення

(1) Наочник
(2) Окуляр видошукача
(3) Ручка діоптрійного регулювання
(4) Кришка блока роз’ємів
(5) Диск швидкого керування
(6) Кнопка ввімкнення АФ
(7) Кнопка відображення інформації
(8) Клавіші зі стрілками
(9) Кнопка швидкого керування / налаштування
(10) Датчик видошукача
(11) Кнопка «Ліворуч»

(12) Кнопка «Вниз»
(13) Кнопка «Вгору»
(14) Кнопка «Праворуч»
(15) Кнопка видалення
(16) Кнопка відтворення
(17) Роз’єм для пристроїв дистанційного керування
(18) Вихідний мікророз’єм HDMI
(19) Гніздо для зовнішнього мікрофона
(20) Цифровий ввід (вивід)
(21) Роз’єм для підключення навушників

(1) Кнопка меню
(2) Екран
(3) Отвір для встановлення аксесуарів
(4) Гніздо для штатива
(5) Серійний номер (номер корпусу)
(6) Динамік
(7) Кнопка фіксації АЕ

(8) / Кнопка вибору точки АФ / індексного режиму / збільшення / зменшення
(9) Індикатор доступу
(10) Кришка відсіку карти / акумулятора
(11) Замок кришки відсіку карти / акумулятора
(12) Гніздо для карти пам’яті
(13) Отвір для кабелю живлення постійного струму

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

(1) Основна зона

Достатньо натиснути кнопку затвора. Камера встановлює параметри, які відповідають об’єкту або сцені.

: Розумна автосцена ()

: Гібрид. автом. ()

: Особлива сцена ()

	Портрет		Макрозйомка
	Групова фотографія		Їжа
	Пейзаж		Нічний портрет
	Панорамний знімок		Ручна зйомка нічн.сцен
	Спорт		Керування освітл. HDR
	Діти		Затвор без звуку
	Пан знімок

: Художні фільтри ()

	Зернисте ч/б зображення		Ефект мініатюри
	М’який фокус		Стандарт HDR
	Ефект Риб’яче око		Яскравий HDR
	Ефект "Акварель"		Олія HDR
	Ефект іграшкової камери		Рельєф HDR

(2) Творча зона

Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.

	Автоекспозиція з гнучким пріоритетом
	Програма АЕ
	АЕ з пріоритетом витримки
	АЕ з пріоритетом діафрагми
	Ручна експозиція
	Тривала експозиція (ручна витримка)

(3) Користувацькі режими зйомки

Режим зйомки Fv, P, Tv, Av, M або B, режим роботи АФ, функції меню тощо можна призначити режимам і ().

Зарядний пристрій LC-E17

Зарядний пристрій для акумулятора LP-E17 ().

(1) Штепсельна вилка
(2) Індикатор заряджання
(3) Індикатор повного заряду
(4) Гніздо для акумулятора

Зарядний пристрій LC-E17E

Зарядний пристрій для акумулятора LP-E17 ().

(1) Гніздо кабелю живлення
(2) Індикатор заряджання
(3) Індикатор повного заряду

(4) Гніздо для акумулятора
(5) Кабель живлення

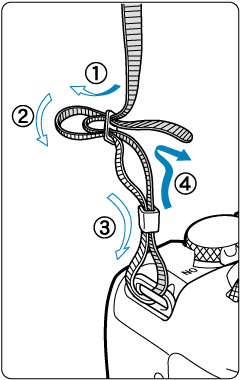

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
