Основні параметри зв’язку

Перед використанням зазначених нижче функцій зв’язку камери налаштуйте параметри камери та комп’ютера, як описано на початку розділу Підготовка.

  • Підключення через Wi-Fi без використання Bluetooth
  • Надсилання зображень до вебслужби
  • Передавання зображень на сервери FTP

Підготовка

Підготовка до використання функцій зв’язку

  • EOS Utility

    Потрібен комп’ютер з установленою службовою програмою EOS Utility (програмне забезпечення для камер EOS).

    Інструкції з встановлення службової програми EOS Utility див. на вебсайті Canon.

  • Перенесення FTP

    Потрібен комп’ютер під керуванням однієї з наведених нижче ОС. Комп’ютер має бути заздалегідь налаштований для роботи як FTP-сервер.

    • Windows 10 (версії 1607 або пізнішої)
    • Windows 8.1, Windows 8.1 Pro

    Інструкції з настроювання комп’ютера як FTP-сервера див. в документації до комп’ютера.

  • GPS

    Див. розділ Параметри пристрою GPS.

Увага!

  • Передавання відео

  • Усі файли відео великі. Передавання таких файлів через Wi-Fi може тривати деякий час. Організуйте мережеве середовище для забезпечення стійкого зв’язку між пристроями та точкою доступу відповідно до вказівок, наведених у розділі Застереження щодо бездротового зв’язку.

Перевірка типу точки доступу

У разі виконання підключення через точку доступу переконайтеся, що точка доступу підтримує WPS*. Це спростить з’єднання між пристроями через Wi-Fi.

Якщо ви не впевнені в сумісності WPS, докладніше про це див. в посібнику користувача для точки доступу або іншій документації.

Означає «захищене настроювання Wi-Fi».

  • Якщо WPS підтримується

    Доступно два методи підключення, як описано нижче. Простіший спосіб підключення — це через WPS у режимі PBC.

    • Підключення через WPS (режим PBC) ()
    • Підключення через WPS (режим PIN) ()

  • Якщо WPS не підтримується

    • Підключення до виявлених мереж вручну ()
    • Підключення вручну через зазначення мереж ()

Шифрування точки доступу

Камера підтримує такі функції, як [Автентифікація] і [Параметри шифрування]. Через це необхідно встановити один з указаних нижче видів шифрування, що використовується точкою доступу під час підключення до виявлених мереж вручну.

  • [Автентифікація]: відкрита система, спільний ключ, WPA/WPA2/WPA3-Personal або WPA/WPA2/WPA3-Enterprise
  • [Параметри шифрування]: WEP, TKIP або AES

Увага!

  • Якщо на точці доступу активовані функції прихованого режиму, з’єднання може не відбутися. Вимкніть прихований режим.
  • Відомості про налаштування можна запитати в адміністратора мережі, який відповідає за роботу мережі, до якої вам потрібно підключитися.

Примітка

  • Якщо в мережі, до якої потрібно підключитися, використовується фільтрування MAC-адрес, додайте MAC-адресу камери в налаштування точки доступу. MAC-адресу можна переглянути на екрані [MAC-адреса] ().

З’єднання через WPS (режим PBC)

Інструкції, що представлені в цьому розділі, є продовженням розділу Перевірка типу точки доступу.

Цей метод підключення використовується з точками доступу, сумісними зі стандартом WPS. У режимі з’єднання за допомогою кнопки (режим PBC) можна встановити підключення між камерою й точкою доступу простим натисканням кнопки WPS на точці доступу.

  • Якщо поблизу розташовано кілька активних точок доступу, це може ускладнити з’єднання. Якщо це так, спробуйте підключитися за допомогою [WPS (режим PIN)].
  • Місце розташування кнопки WPS на точці доступу слід знайти заздалегідь.
  • Встановлення підключення може тривати близько хвилини.

  1. Виберіть [Підключення з WPS] на екрані [Вибрати мережу].

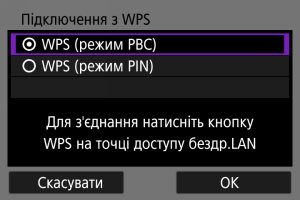

  2. Виберіть [WPS (режим PBC)].

    • Виберіть [ОК].

  3. Установіть з’єднання з точкою доступу.

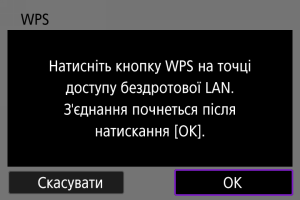

    • Натисніть кнопку WPS на точці доступу. Інформацію про розташування кнопки та тривалість натискання можна знайти в посібнику користувача точки доступу.

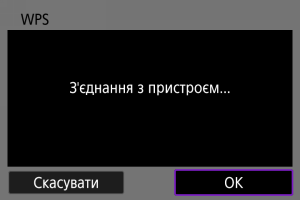

    • Для встановлення з’єднання з точкою доступу виберіть [ОК].
    • Після підключення камери до точки доступу відобразиться наведений нижче екран.

  4. Налаштуйте IP-адресу.

З’єднання через WPS (режим PIN)

Інструкції, що представлені в цьому розділі, є продовженням розділу Перевірка типу точки доступу.

Цей метод підключення використовується з точками доступу, сумісними зі стандартом WPS. У режимі підключення з PIN-кодом (режим PIN) для підключення потрібно на точці доступу ввести 8-значний ідентифікаційний номер, що відображається на камері.

  • Навіть якщо поблизу працює кілька точок доступу, підключення за використання цього спільного ідентифікаційного номера дає змогу отримати відносно стійке з’єднання.
  • Встановлення підключення може тривати близько хвилини.

  1. Виберіть [Підключення з WPS] на екрані [Вибрати мережу].

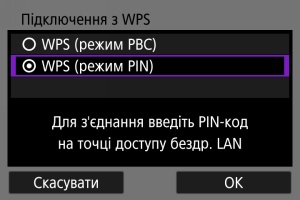

  2. Виберіть [WPS (режим PIN)].

    • Виберіть [ОК].

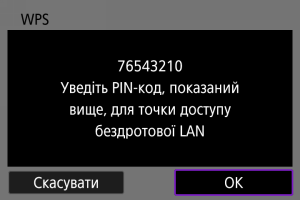

  3. Введіть PIN-код.

    • На точці доступу введіть 8-значний PIN-код, що відображається на дисплеї камери.
    • Інформацію про введення PIN-коду для точки доступу наведено в інструкції з використання точки доступу.
    • Ввівши PIN-код, виберіть [ОК] на камері.

  4. Установіть з’єднання з точкою доступу.

    • Для встановлення з’єднання з точкою доступу виберіть [ОК].
    • Після підключення камери до точки доступу відобразиться наведений нижче екран.

  5. Налаштуйте IP-адресу.

Підключення до виявлених мереж вручну

Інструкції, що представлені в цьому розділі, є продовженням розділу Перевірка типу точки доступу.

Щоб підключитися до точки доступу, виберіть її ідентифікатор SSID (або ESS-ID) зі списку активних точок доступу поблизу.

Вибір точки доступу

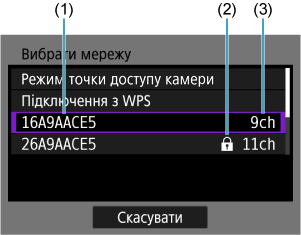

  1. Виберіть точку доступу на екрані [Вибрати мережу].

    • (1) SSID
    • (2) Піктограма безпеки (тільки для зашифрованих точок доступу)
    • (3) Використовуваний канал
    • Щоб вибрати зі списку точку доступу, до якої потрібно підключитися, повертайте диск Диск швидкого керування 1.

Примітка

  • [Оновити]

  • Щоб відобразити команду [Оновити], прокрутіть екран вниз на кроці 1.
  • Виберіть команду [Оновити], щоб повторно виконати пошук точок доступу.

Введення ключа шифрування точки доступу

  • Введіть ключ шифрування (пароль), який установлено для точки доступу. Докладніше про встановлений ключ шифрування див. в посібнику користувача точки доступу.
  • Екрани, що відображаються на кроках 2–3, різняться залежно від автентифікації та методу шифрування, визначених для точки доступу.
  • Якщо замість екранів для кроків 2–3 відображається екран [IP-адреса], перейдіть до пункту Налаштування IP-адреси.

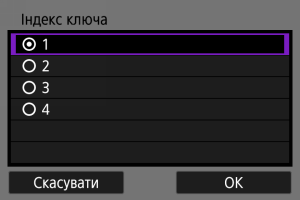

  1. Виберіть індекс ключа.

    • Для точок доступу, що мають шифрування WEP, відображається екран [Індекс ключа].
    • Виберіть номер індексу ключа, установлений для точки доступу.
    • Виберіть [ОК].

  2. Введіть ключ шифрування.

    • Щоб відкрити віртуальну клавіатуру (), натисніть кнопку SET, потім введіть ключ шифрування.
    • Для встановлення з’єднання з точкою доступу виберіть [ОК].
    • Після підключення камери до точки доступу відобразиться наведений нижче екран.

  3. Налаштуйте IP-адресу.

Підключення вручну через зазначення мереж

Інструкції, що представлені в цьому розділі, є продовженням розділу Перевірка типу точки доступу.

Підключіться до точки доступу, ввівши її ідентифікатор SSID (або ESS-ID).

Введення ідентифікатора SSID

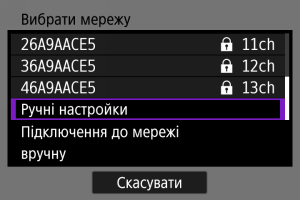

  1. Виберіть [Ручні настройки] на екрані [Вибрати мережу].

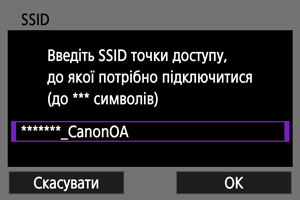

  2. Введіть ідентифікатор SSID (ім’я мережі).

    • Щоб відкрити віртуальну клавіатуру (), натисніть кнопку SET, потім введіть ідентифікатор SSID.
    • Виберіть [ОК].

Настроювання способу автентифікації для точки доступу

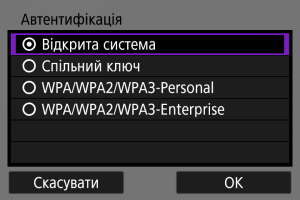

  1. Виберіть спосіб автентифікації.

    • Виберіть варіант, потім натисніть [ОК], щоб перейти до наступного екрана.
    • На екрані [Параметри шифрування], що відображається, якщо вибрано [Відкрита система], виберіть [Вимк.] або [WEP].

Введення ключа шифрування точки доступу

  • Введіть ключ шифрування (пароль), який установлено для точки доступу. Докладніше про встановлений ключ шифрування див. в посібнику користувача точки доступу.
  • Екрани, що відображаються на кроках 4–5, різняться залежно від автентифікації та методу шифрування, визначених для точки доступу.
  • Якщо замість екранів для кроків 4–5 відображається екран [IP-адреса], перейдіть до пункту Налаштування IP-адреси.

  1. Виберіть індекс ключа.

    • Якщо на кроці 3 ви вибрали [Спільний ключ] або [WEP], відображатиметься екран [Індекс ключа].
    • Виберіть номер індексу ключа, установлений для точки доступу.
    • Виберіть [ОК].

  2. Введіть ключ шифрування.

    • Щоб відкрити віртуальну клавіатуру (), натисніть кнопку SET, потім введіть ключ шифрування.
    • Для встановлення з’єднання з точкою доступу виберіть [ОК].
    • Після підключення камери до точки доступу відобразиться наведений нижче екран.

  3. Налаштуйте IP-адресу.

Підключення в режимі точки доступу камери

Режим точки доступу камери — це метод підключення для прямого з’єднання камери з іншими пристроями через Wi-Fi без використання точки доступу. Доступно два методи підключення, як описано нижче.

Підключення за допомогою спрощеного з’єднання

Налаштування параметрів мережі для режиму точки доступу камери відбувається автоматично.

  • Для отримання вказівок щодо використання пристроїв, до яких виконуватиметься підключення, див. інструкцію з використання відповідного пристрою.

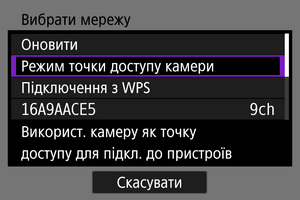

  1. Виберіть [Режим точки доступу камери] на екрані [Вибрати мережу].

  2. Виберіть [Спрощене з’єднання].

    • Виберіть [ОК].

  3. Використання іншого пристрою для підключення до камери.

    • (1) SSID (ім’я мережі)
    • (2) Ключ шифрування (пароль)
    • У параметрах Wi-Fi іншого пристрою виберіть ідентифікатор SSID (ім’я мережі), що відображається на екрані, а потім введіть пароль.

  4. Виконайте налаштування параметрів підключення на основі відповідного пристрою.

    Підключення до службової програми EOS Utility ()

    Передавання зображень на сервери FTP ()

Підключення за допомогою параметра «З’єднання вручну»

Налаштування параметрів мережі для режиму точки доступу камери виконується вручну. Введіть [SSID], [Вибір каналу] та [Параметри шифрування] на кожному екрані, що відображаються.

  1. Виберіть [З’єднання вручну].

    • Виберіть [ОК].

  2. Введіть ідентифікатор SSID (ім’я мережі).

    • Щоб відкрити віртуальну клавіатуру (), натисніть кнопку SET, потім введіть ідентифікатор SSID. Після введення натисніть MENU.
    • Виберіть [ОК].

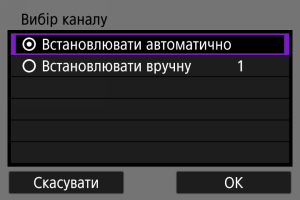

  3. Виберіть параметр настроювання каналу.

    • Щоб ввести параметри вручну, виберіть [Встановлювати вручну], потім поверніть диск Головний диск.
    • Виберіть [ОК].

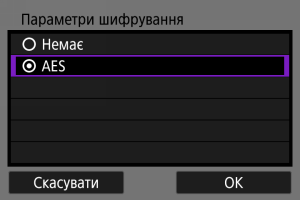

  4. Виберіть параметр настроювання шифрування.

    • Виберіть [AES] для шифрування.
    • Виберіть [ОК].

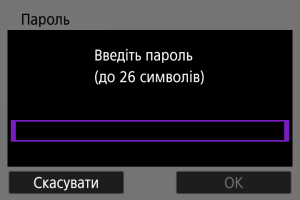

    • Якщо вибрано [AES], відображатиметься екран [Пароль]. Щоб відкрити віртуальну клавіатуру (), натисніть кнопку SET, потім введіть ключ шифрування. Після введення натисніть кнопку MENU.

  5. Виберіть [Встановлювати автоматично].

    • Виберіть [ОК].
    • Якщо відображається помилка для параметра [Встановлювати автоматично], установіть IP-адресу вручну ().

  6. Використання іншого пристрою для підключення до камери.

    • (1) SSID (ім’я мережі)
    • (2) Ключ шифрування (пароль)

  7. Завершіть настройку підключення для функції зв’язку.

Налаштування IP-адреси

Виберіть метод налаштування IP-адреси, потім задайте IP-адресу на камері.

Призначення IP-адреси автоматично

Задайте автоматичне встановлення параметрів IP-адреси.

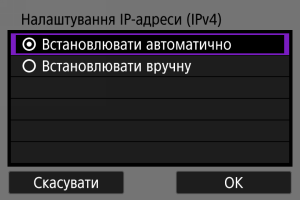

  1. Виберіть [Встановлювати автоматично].

    • Виберіть [ОК].
    • Якщо відображається помилка для параметра [Встановлювати автоматично], установіть IP-адресу вручну ().

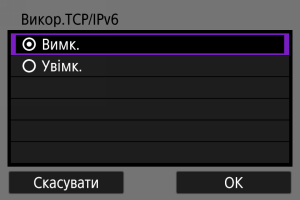

  2. Виберіть варіант IPv6.

    • Виберіть варіант, потім натисніть [ОК], щоб перейти до наступного екрана.
    • Щоб використовувати IPv6, виберіть [Увімк.].

  3. Виконайте налаштування параметрів підключення на основі відповідного пристрою.

Призначення IP-адреси вручну

Установіть параметри IP-адреси вручну. Зверніть увагу, що відображені елементи різняться залежно від функції зв’язку.

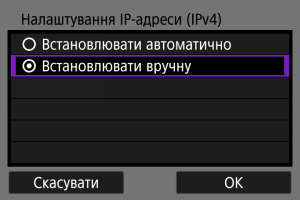

  1. Виберіть [Встановлювати вручну].

    • Виберіть [ОК].

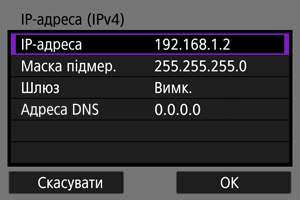

  2. Виберіть параметр для налаштування.

    • Виберіть елемент, щоб відкрити екран введення чисел.

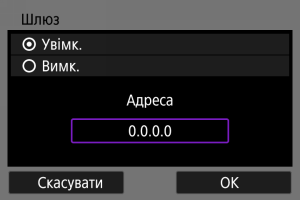

    • Щоб використовувати шлюз, виберіть [Увімк.], а потім — [Адреса].

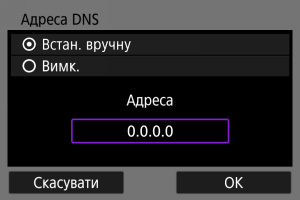

    • Щоб використовувати DNS-адресу, виберіть [Встан. вручну], а потім — [Адреса].

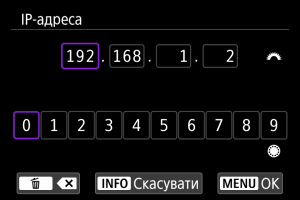

  3. Введіть цифру.

    • Поверніть диск Головний диск, щоб перейти до інших полів вводу у верхній частині екрана, потім поверніть диск Диск швидкого керування 1, щоб вибрати цифру для вводу. Натисніть кнопку SET, щоб ввести вибрану цифру.
    • Щоб видалити щойно введену цифру, натисніть кнопку Стерти.
    • Щоб установити введені цифри та повернутися до екрана в кроці 2, натисніть кнопку MENU.

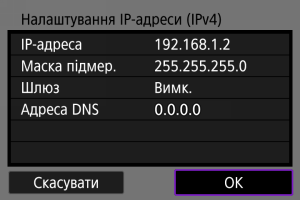

  4. Виберіть [ОК].

    • Налаштувавши потрібні параметри, виберіть [ОК]. Відобразиться наступний екран.
    • У разі сумнівів щодо введення даних див. розділ Перевірка параметрів мережі або зверніться до адміністратора мережі чи іншої особи, яка відповідає за роботу мережі.

  5. Виберіть варіант IPv6.

    • Виберіть варіант, потім натисніть [ОК], щоб перейти до наступного екрана.
    • Щоб використовувати IPv6, виберіть [Увімк.].

  6. Виконайте налаштування параметрів підключення на основі відповідного пристрою.
