Багатофункціональний роз’єм

Багатофункціональний роз’єм — це роз’єм «гарячого» підключення, який подає живлення на аксесуари та пропонує розширені функції зв’язку.

Використання багатофункціонального роз’єму

Знімання кришки роз’єму

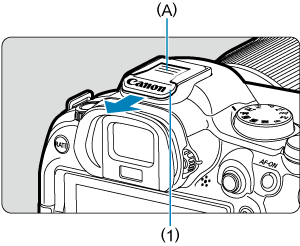

  • Зніміть кришку роз’єму (1), натиснувши пальцем на частину з позначкою (A), як показано на рисунку. Коли знімете кришку роз’єму, покладіть її в зручне місце, щоб не загубити.

Приєднання аксесуарів

  • Під час приєднання аксесуарів, які взаємодіють через контакти багатофункціонального роз’єму, вставте ніжку кріплення аксесуара до клацання, потім посуньте важілець фіксації ніжки кріплення, щоб зафіксувати її. Докладніше про це див. в інструкції з використання аксесуара.

  • Наведені нижче аксесуари не можна кріпити безпосередньо до багатофункціонального роз’єму.

    • Спалах Speedlite EL-1/600EXII-RT/600EX-RT/580EX II
    • Передавач для спалаху Speedlite ST-E3-RT (вер. 2)/ST-E3-RT
    • Кабель для під’єднання спалаху OC-E3
    • Приймач GPS GP-E2
  • Щоб використовувати з камерою аксесуари, перераховані вище, вам знадобиться адаптер для багатофункціонального роз’єму AD-E1, який продається окремо. Докладнішу інформацію див. в інструкції з використання AD-E1.
  • Під час приєднання інших аксесуарів, призначених для звичайних роз’ємів «гарячого» підключення, вставте до кінця ніжку кріплення аксесуара, а потім посуньте важілець фіксації ніжки кріплення, щоб зафіксувати її. Докладніше про це див. в інструкції з використання аксесуара.
  • Електронний видошукач EVF-DC2/EVF-DC1 не можна приєднати до багатофункціонального роз’єму. Спроба прикріпити аксесуари із зусиллям може призвести до пошкодження аксесуарів або багатофункціонального роз’єму.

Приєднання кришки роз’єму

  • Знявши аксесуари з багатофункціонального роз’єму, знову прикріпіть кришку роз’єму, щоб захистити контакти від пилу та води.
  • Вставте кришку роз’єму до упору, натиснувши на частину, позначену літерою (A) на рисунку, як показано.

Увага!

  • Приєднуйте аксесуари правильно, як це описано в розділі Приєднання аксесуарів. Неправильне кріплення може стати причиною пошкодження камери та аксесуарів або призвести до падіння аксесуара.
  • Видуйте сторонній матеріал на багатофункціональному роз’ємі за допомогою продувної груші, доступної в продажу, або подібного інструмента.
  • У разі намокання багатофункціонального роз’єму перед використанням почекайте, поки він просохне.
  • Скористайтесь кришкою роз’єму, яка входить у комплект поставки камери.
