Назви деталей

Приєднання ременя

(1) Диск вибору режиму
(2) // Перемикач живлення / блокування функцій
(3) Головний диск
(4) Багатофункціональна кнопка
(5) Кнопка затвора
(6) Кнопка відеозйомки
(7) Індикатор таймера / лампа підсвічування АФ
(8) Ручка-тримач (відсік акумулятора)
(9) Отвір для кабелю живлення постійного струму
(10) Кнопка попереднього перегляду глибини різкості
(11) Контакти
(12) Байонет

(13) Кришка роз’єму
(14) Контакти синхронізації спалаху
(15) Багатофункціональний роз’єм
(16) Позначка для кріплення об’єктива RF
(17) / Перемикач фото-/відеозйомки
(18) Кріплення ременя
(19) Позначка фокальної площини
(20) Мікрофон
(21) Сенсор зображення
(22) Кнопка від’єднання об’єктива
(23) Штифт фіксації об’єктива
(24) Кришка байонетного кріплення

(1) Наочник
(2) Окуляр видошукача
(3) Кнопка меню
(4) Кришка блока роз’ємів
(5) Кнопка ввімкнення АФ
(6) Диск швидкого керування 2
(7) Джойстик (можна також натискати безпосередньо кнопку)
(8) Кнопка збільшення/зменшення
(9) Кнопка швидкого керування
(10) Диск швидкого керування 1

(11) Кнопка SET
(12) Кнопка відтворення
(13) Кнопка відображення інформації
(14) Датчик видошукача
(15) Кнопка оцінювання
(16) Гніздо для зовнішнього мікрофона
(17) Цифровий ввід (вивід)
(18) Роз’єм для підключення навушників
(19) Вихідний мікро-роз’єм HDMI
(20) Роз’єм пульта дистанційного керування

(1) Ручка діоптрійного регулювання
(2) Отвір для встановлення аксесуарів
(3) Екран
(4) Гніздо для штатива
(5) Серійний номер (номер корпусу)
(6) Кнопка видалення
(7) Динамік
(8) Кнопка фіксації АЕ
(9) Кнопка вибору точки автофокусування

(10) Кріплення ременя
(11) Індикатор доступу
(12) Кришка гнізда для карти пам’яті
(13) Гніздо для карти пам’яті 2
(14) Гніздо для карти пам’яті 1
(15) Фіксатор кришки відсіку акумулятора
(16) Кришка відсіку акумулятора
(17) Отвір для встановлення аксесуарів

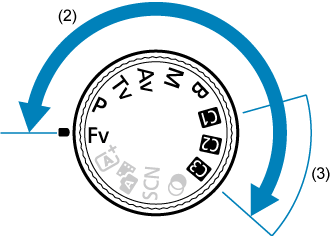

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

(1) Основна зона

Достатньо натиснути кнопку затвора. Камера встановлює параметри, які відповідають об’єкту або сцені.

: Розумна автосцена ()

Гібридний автоматичний режим : Гібрид. автом. ()

: Особлива сцена ()

	Портрет		Макрозйомка
	Групова фотографія		Їжа
	Пейзаж		Нічний портрет
	Панорамний знімок		Ручна зйомка нічн.сцен
	Спорт		Керування освітл. HDR
	Діти		Затвор без звуку
	Пан знімок

: Художні фільтри ()

	Зернисте ч/б зображення		Ефект мініатюри
	М’який фокус		Стандарт HDR
	Ефект Риб’яче око		Яскравий HDR
	Ефект "Акварель"		Олія HDR
	Ефект іграшкової камери		Рельєф HDR

(2) Творча зона

Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.

	Автоекспозиція з гнучким пріоритетом
	Програма АЕ
	АЕ з пріоритетом витримки
	АЕ з пріоритетом діафрагми
	Ручна експозиція
	Тривала експозиція (ручна витримка)

(3) Користувацькі режими зйомки

Можна призначити функції Fv, P, Tv, Av, M, B, режим роботи АФ, функції меню тощо режимам , і ().

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

(1) Гнізда для акумуляторів
(2) Індикатор заряджання
(3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6NH/LP-E6N/LP-E6 ().

(1)Індикатор заряджання
(2)Гніздо для акумулятора
(3)Кабель живлення
(4)Гніздо кабелю живлення

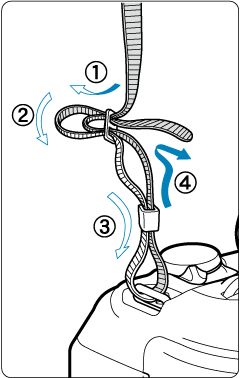

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
