Назви деталей

Приєднання ременя
Використання пристрою для захисту кабелю

(1) Індикатор автоспуска / лампа підсвічування АФ
(2) Кнопка затвора
(3) Багатофункціональна кнопка 2 (M-Fn 2)
(4) Кнопка попереднього перегляду глибини різкості
(5) Рукоятка
(6) Багатофункціональна кнопка для зйомки з вертикальною орієнтацією
(7) Головний диск для зйомки з вертикальною орієнтацією
(8) Кнопка затвора для зйомки з вертикальною орієнтацією
(9) Позначка для кріплення об'єктива RF
(10) Байонет
(11) Штифт фіксації об'єктива

(12) Кнопка від’єднання об'єктива
(13) Шторки затвора / сенсор зображення
(14) Пульт дистанційного керування
(15) Контакти
(16) Кнопка попереднього перегляду глибини різкості для зйомки з вертикальною орієнтацією
(17) Багатофункціональна кнопка 2 (M-Fn 2) для зйомки з вертикальною орієнтацією
(18) Гніздо для штатива
(19) Серійний номер (номер корпусу)
(20) Отвір для встановлення аксесуарів
(21) Кришка байонетного кріплення

(1) Наочник
(2) Багатофункціональний роз'єм
(3) Контакти синхронізації спалаху
(4) Позначка фокальної площини
(5) Кнопка вибору режиму спрацьовування затвора / роботи АФ
(6) Мікрофон
(7) Кнопка вибору корекції експозиції для зйомки зі спалахом / режиму виміру
(8) Кріплення ременя
(9) Гніздо для зовнішнього мікрофона
(10) Цифровий ввід (вивід)
(11) Вихідний мікророз'єм HDMI OUT
(12) Роз'єм для підключення навушників
(13) Роз'єм Ethernet RJ-45
(14) Роз'єм для ПК
(15) Кришка блока роз'ємів
(16) Фіксатор акумулятора

(17) Акумулятор
(18) Кришка відсіку акумулятора
(19) РК-панель
(20) Кнопка перемикання відображуваної інформації та підсвічування РК-панелі
(21) Кнопка налаштування корекції експозиції / значення діафрагми
(22) Кнопка вибору режиму
(23) Кнопка вибору точки автофокусування
(24) Кнопка фіксації АЕ
(25) Диск швидкого керування 2
(26) Кнопка увімкнення АФ / інтелектуальний контролер
(27) Кнопка швидкого керування
(28) Індикатор доступу
(29) Перемикач живлення / блокування функцій
(30) Динамік
(31) Екран
(32) Кнопка меню
(33) / Кнопка оцінювання / голосових нотаток

(1) Окуляр видошукача
(2) Джойстик (можна також натискати безпосередньо кнопку)
(3) Кнопка відображення інформації
(4) Кнопка підтвердження вибраного параметра
(5) Диск швидкого керування 1
(6) Кнопка відтворення
(7) Індикатор мережі
(8) Кнопка збільшення/зменшення
(9) Кнопка видалення
(10) Ручка діоптрійного регулювання
(11) Перемикач фотозйомки / відеозйомки

(12) Багатофункціональна кнопка
(13) Головний диск
(14) Кріплення ременя
(15) Кнопка відеозйомки
(16) Гніздо для карти пам'яті 1
(17) Гніздо для карти пам'яті 2
(18) Кришка гнізда для карти пам'яті
(19) Кнопка виймання карти 1
(20) Джойстик для зйомки з вертикальною орієнтацією (також працює кнопка посередині)
(21) Кнопка увімкнення АФ / розумний контролер для зйомки з вертикальною орієнтацією
(22) Диск швидкого керування 2 для зйомки з вертикальною орієнтацією
(23) Кнопка фіксації АЕ для зйомки з вертикальною орієнтацією
(24) Кнопка вибору точки АФ для зйомки з вертикальною орієнтацією

Відображення інформації на РК-панелі

Відображувана інформація залежить від стану камери. Докладніше про піктограми див. в розділі Відображення інформації.

Відображення інформації на видошукачі

Відображувана інформація залежить від стану камери.

Акумулятор LP-E19

(1) Важіль-фіксатор акумулятора
(2) Контакти

(3) Захисна кришка
(4) Фіксатор акумулятора

Зарядний пристрій LC-E19

Зарядний пристрій для акумулятора LP-E19 ()

(1) Контакти
(2) Гнізда для акумуляторів
(3) Гніздо кабелю живлення
(4) Кнопка перевірки ефективності перезаряджання / калібрування

(5) Індикатор заряджання / перевірки ефективності перезаряджання / часу розряджання
(6) Індикатор калібрування (розряджання)
(7) Захисна кришка (2 шт. у наборі)
(8) Кабель живлення

Приєднання ременя

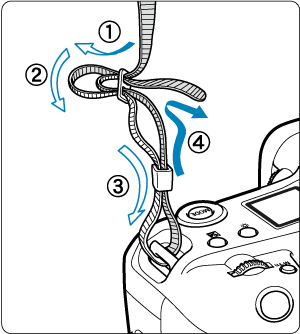

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.

Використання пристрою для захисту кабелю

Щоб під’єднати камеру до комп’ютера, використовуйте наданий у комплекті інтерфейсний кабель або кабель Canon.
Використовуйте наявний на ринку HDMI-кабель у разі підключення камери до монітора або іншого пристрою відображення.

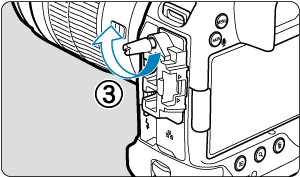

Використовуйте наданий у комплекті пристрій для захисту кабелю, коли під’єднуєте інтерфейсний кабель. Використання пристрою для захисту кабелю забезпечить надійне з’єднання та допоможе запобігти пошкодженню роз'єму.

Підготовка

Пристрій для захисту кабелю складається з протектора (1) і затискача (2).

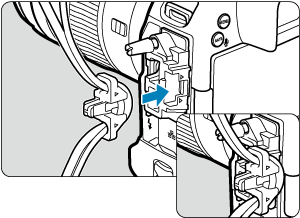

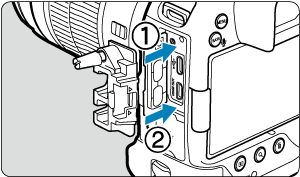

Приєднайте протектор до камери.

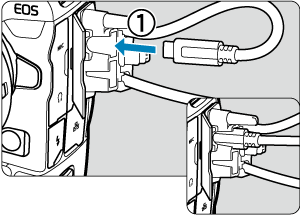

За допомогою наданого в комплекті інтерфейсного кабелю та наявного на ринку тонкого HDMI-кабелю

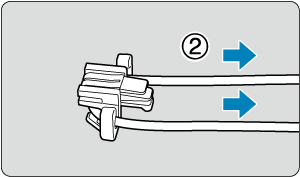

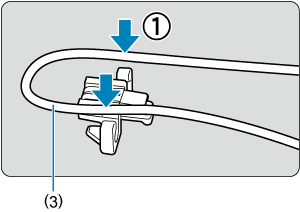

- (3) Наданий у комплекті інтерфейсний кабель
- (4) Наявний на ринку тонкий HDMI-кабель

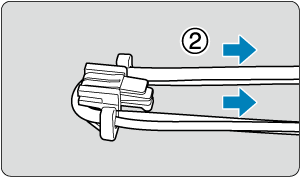

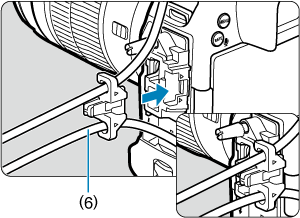

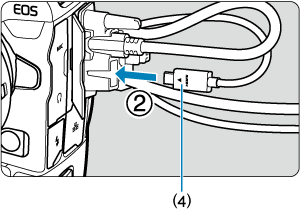

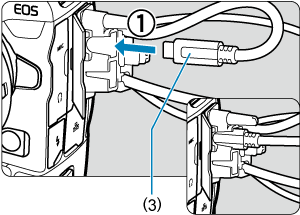

За допомогою наданого в комплекті або додаткового інтерфейсного кабелю Canon та наявного на ринку товстого HDMI-кабелю

- (5) Наданий у комплекті або додатковий інтерфейсний кабель Canon
- (6) Наявний на ринку товстий HDMI-кабель

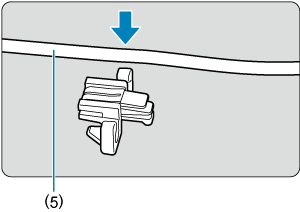

За допомогою лише додаткового інтерфейсного кабелю Canon або наявного на ринку HDMI-кабелю

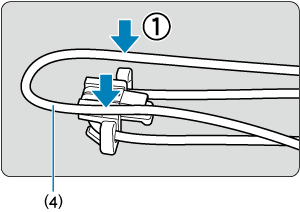

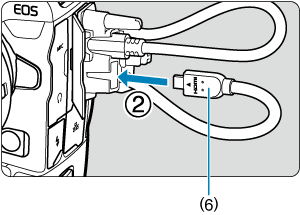

У разі використання лише додаткового інтерфейсного кабелю Canon або товстого чи тонкого наявного на ринку HDMI-кабелю протягніть кабель у затискач (2), як було показано раніше, перш ніж приєднати затискач до пристрою для захисту кабелю.

Увага!

Якщо інтерфейсний або HDMI-кабель підключено без пристрою для захисту кабелю, використання камери може призвести до пошкодження її вводу (виводу). Упевніться, що всі кабелі надійно приєднані до вводу (виводу) камери.
