Назви деталей

  1. (1) Диск вибору режиму
  2. (2) Блокування функцій Кнопка блокування функцій
  3. (3) Головний диск Головний диск
  4. (4) Багатофункціональна кнопка Багатофункціональна кнопка
  5. (5) Кнопка затвора
  6. (6) Кнопка відеозйомки
  7. (7) Допоміжна лампа АФ / Лампа зменшення ефекту червоних очей / таймера автоспуску / дистанційного керування
  8. (8) Рукоятка
  9. (9) Кнопка попереднього перегляду глибини різкості
  10. (10) Перемикач режимів фокусування
  11. (11) Контакти
  12. (12) Байонет
  13. (13) Вбудований спалах
  14. (14) Мікрофон
  15. (15) Динамік
  1. (16) Позначка фокальної площини Позначка фокальної площини
  2. (17) Кріплення ременя
  3. (18) Позначка для кріплення об’єктива RF
  4. (19) Сенсор зображення
  5. (20) Кнопка від’єднання об’єктива
  6. (21) Штифт фіксації об’єктива
  7. (22) Кришка блоку роз’ємів
  8. (23) Вихідний міні-роз’єм HDMI Вихідний мікро-роз’єм HDMI
  9. (24) Роз’єм пульта дистанційного керування Роз’єм пульта дистанційного керування
  10. (25) Цифровий ввід (вивід) Цифровий ввід (вивід)
  11. (26) Гніздо для зовнішнього мікрофона Гніздо для зовнішнього мікрофона
  12. (27) Повзунок діоптрійного регулювання
  13. (28) Гніздо для штатива
  14. (29) Кришка відсіку карти/акумулятора
  15. (30) Фіксатор кришки відсіку карти/акумулятора
  16. (31) Серійний номер (номер корпусу)
  17. (32) Кришка байонетного кріплення
  18. (33) Кришка роз’єму
  1. (1) Контакти синхронізації спалаху
  2. (2) Багатофункціональний роз’єм
  3. (3) Окуляр видошукача
  4. (4) MENU Кнопка меню
  5. (5) Екран
  6. (6) Диск швидкого керування Диск швидкого керування
  7. (7) Увімкнення живлення/Вимкнути живлення/ Перемикач живлення
  8. (8)Увімкнення АФ Кнопка ввімкнення АФ
  9. (9) Джойстик Джойстик (можна також натискати безпосередньо кнопку)
  10. (10) Датчик видошукача
  11. (11) Гніздо для кабелю живлення постійного струму
  1. (12)INFO Кнопка відображення інформації
  2. (13) Швидке управління/налаштування Кнопка швидкого управління/кнопка налаштувань
  3. (14) // Ліворуч/режим спрацювання затвора/кнопка вибору таймера
  4. (15) Клавіша «Вниз»/Стерти Вниз/кнопка видалення
  5. (16) Відтворення Кнопка відтворення
  6. (17) Фіксація АЕ Кнопка фіксації АЕ
  7. (18) /Збільшення та зменшення Кнопка вибору точки АФ / індекс / кнопка збільшення/зменшення
  8. (19) Клавіша «Вгору»/ISO Вгору/кнопка налаштування світлочутливості ISO
  9. (20) / Праворуч/кнопка спалаху
  10. (21) Клавіші зі стрілками Клавіші зі стрілками
  11. (22) Індикатор доступу

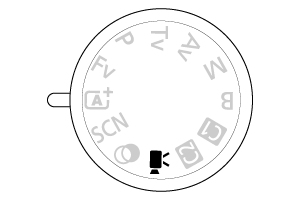

Диск вибору режиму

Диск вибору режиму розділено на режими основної та творчої зони.

(1) Основна зона

Достатньо натиснути кнопку затвора. Камера встановлює параметри, які відповідають об’єкту або сцені.

Розумна автосцена: Розумна автосцена ()

Особлива сцена: Особлива сцена ()

Автопортрет Автопортрет Панорамування Пан знімок
Портрет Портрет Макрозйомка Макрозйомка
Гладка шкіра Гладка шкіра Їжа Їжа
Групова фотографія Групова фотографія Нічний портрет Нічний портрет
Пейзаж Пейзаж Ручна зйомка нічн. сцен Ручна зйомка нічн.сцен
Панорамний знімок Панорамний знімок Керування освітленням HDR Керування освітл. HDR
Спорт Спорт Тихий затвор Затвор без звуку
Діти Діти

Художні фільтри: Художні фільтри ()

Зернисте ч/б зображення Зернисте ч/б зображення Ефект мініатюри Ефект мініатюри
М’який фокус М'який фокус Стандарт HDR Стандарт HDR
Ефект «Риб’яче око» Ефект Риб’яче око Художній яскравий HDR Яскравий HDR
Ефект «Акварель» Ефект "Акварель" Олія HDR Олія HDR
Ефект іграшкової камери Ефект іграшкової камери Рельєф HDR Рельєф HDR

(2) Творча зона

Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.

Автоекспозиція з гнучким пріоритетом Fv: Автоекспозиція з гнучким пріоритетом
Програма АЕ P: Програма АЕ
АЕ з пріоритетом витримки Tv: АЕ з пріоритетом витримки
АЕ з пріоритетом діафрагми Av: АЕ з пріоритетом діафрагми
Ручна експозиція M: Ручна експозиція
Тривала експозиція (ручна витримка) B: Тривала експозиція (ручна витримка)

(3) Користувацькі режими зйомки

Для режимів Користувацький режим зйомки 1 і Користувацький режим зйомки 2 () можна вказати параметри Автоекспозиція з гнучким пріоритетом, Програма АЕ, АЕ з пріоритетом витримки, АЕ з пріоритетом діафрагми, Ручна експозиція, Ручна витримка, режим роботи АФ, функції меню тощо.

(4) Відеозйомка

Для різних варіантів відеозйомки ().

Зарядний пристрій LC-E17

Зарядний пристрій для акумулятора LP-E17 ().

  1. (1) Штепсельна вилка
  2. (2) Індикатор заряджання
  3. (3) Індикатор повного заряду
  4. (4) Гнізда для акумуляторів

Зарядний пристрій LC-E17E

Зарядний пристрій для акумулятора LP-E17 ().

  1. (1)Гніздо кабелю живлення
  2. (2)Індикатор заряджання
  3. (3)Індикатор повного заряду
  1. (4)Гніздо для акумулятора
  2. (5)Кабель живлення

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
