Використання ручки-тримача акумуляторів

Оснащена кнопками та дисками для вертикальної зйомки ручка-тримач акумуляторів BG-R10 — це додатковий аксесуар для камери, який може забезпечувати живлення камери від двох акумуляторів.

  1. Зніміть кришки контактів.

    • Зніміть кришки контактів (1) і (2) на ручці-тримачі акумуляторів.
    • Приєднайте кришку (1) ручки-тримача акумуляторів до кришки (2), щоб зберегти їх.

  2. Зніміть кришку відсіку акумулятора.

    • Перед від’єднанням акумулятора вимкніть камеру.

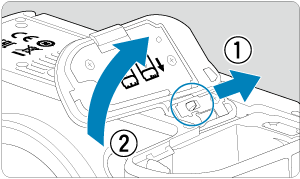

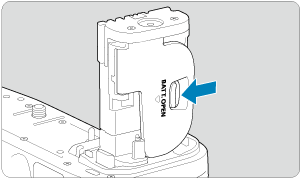

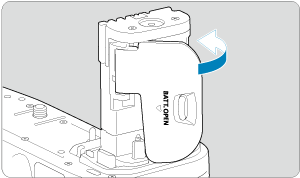

    • Вийміть кришку акумуляторного відсіку з камери.

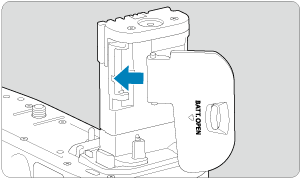

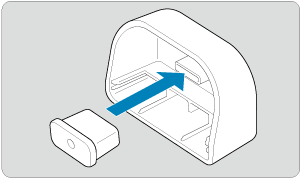

    • Приєднайте кришку до ручки-тримача акумуляторів.
    • Щоб зняти кришку, посуньте важіль для її вивільнення, виконуючи процедуру приєднання у зворотному порядку.

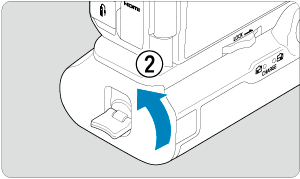

  3. Приєднайте та зафіксуйте ручку-тримач акумуляторів.

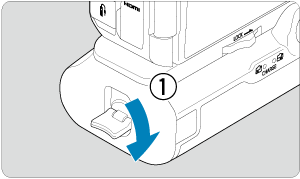

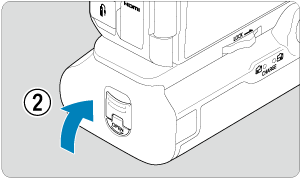

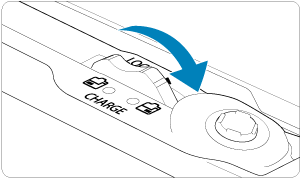

    • Вставте акумулятор у камеру та поверніть диск деблокування, щоб зафіксувати ручку-тримач на місці.

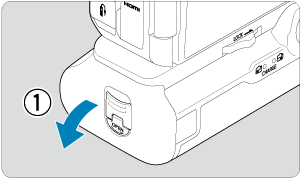

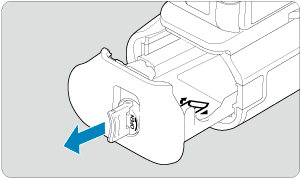

  4. Вийміть касету для акумуляторів.

Увага!

  • Під час повторного приєднання кришки акумуляторного відсіку до камери утримуйте кришку відкритою щонайменше на 90°.
  • Не торкайтеся контактів камери або ручки-тримача акумуляторів.

Приєднання акумуляторів

  1. Приєднайте акумулятори.

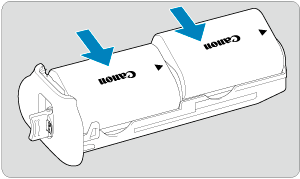

    • Вставте елементи живлення, як показано.
    • Коли використовується тільки один акумулятор, його можна вставити на будь-яке місце.

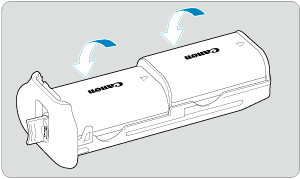

    • Щоб зафіксувати акумулятор, штовхайте його в напрямку, указаному стрілкою, доки не пролунає клацання.

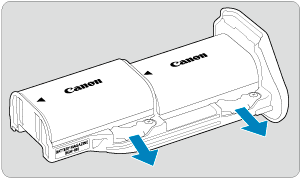

    • Щоб вийняти акумулятор, натисніть на важіль касети для акумуляторів у напрямку стрілки.

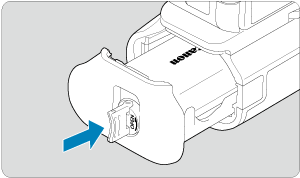

  2. Приєднайте касету для акумуляторів.

    • Вставте касету для акумуляторів повністю, щоб зафіксувати її.

Увага!

  • Перш ніж приєднати акумулятори, перевірте чистоту електричних контактів. Видаліть будь-який бруд із контактів за допомогою м’якої тканини.
  • Приєднуйте акумулятори після приєднання ручки-тримача акумуляторів до камери. Приєднання до камери ручки-тримача акумуляторів з уже приєднаними акумуляторами може вплинути на точність відображення результатів перевірки заряду акумулятора.
  • Перш ніж від’єднати ручку-тримач акумуляторів, вимкніть камеру та вийміть акумулятори.
  • Після від’єднання ручки-тримача акумуляторів повторно приєднайте захисні кришки контактів камери та ручки-тримача акумуляторів. Якщо ручка-тримач акумуляторів не буде використовуватися протягом деякого часу, вийміть акумулятори.
  • Якщо відображається повідомлення про помилку зв’язку з акумулятором, коли приєднано ручку-тримач акумуляторів, виконуйте вказівки, які містяться в ньому. Якщо камера втрачає живлення, повторно встановіть касету для акумуляторів і перезавантажте камеру.

Використання побутової розетки живлення

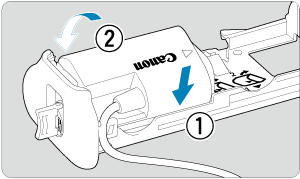

  1. Приєднайте випрямний пристрій.

    • Приєднайте випрямний пристрій DR-E6 (продається окремо) у той самий спосіб, що й акумулятори.
    • Пропустіть кабель випрямного пристрою крізь канал для кабелю касети для акумуляторів.
    • Вставте касету для акумуляторів повністю, щоб зафіксувати її.

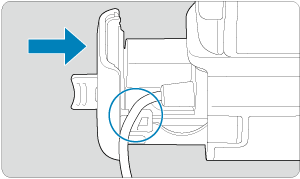

  2. Приєднайте касету для акумуляторів.

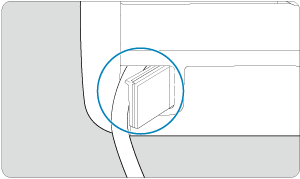

    • Витягніть кінець кабелю з отвору для кабелю.

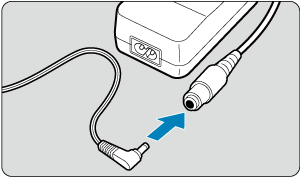

  3. Підключіть випрямний пристрій до адаптера змінного струму.

    • Надійно підключіть штепсель випрямного пристрою до гнізда адаптера змінного струму AC-E6N (продається окремо).

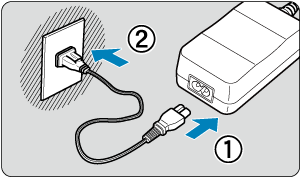

  4. Підключіть кабель живлення.

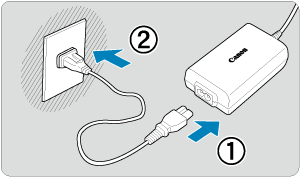

    • Підключіть кабель живлення до адаптера змінного струму та вставте штепсельну вилку в електричну розетку.

Увага!

  • Якщо камеру ввімкнуто, не приєднуйте та не від’єднуйте кабель живлення чи гніздо, а також не виймайте касету для акумуляторів.
  • Уникайте затискання кабелю випрямного пристрою між ручкою-тримачем акумуляторів і касетою для акумуляторів.

Операції з кнопками та дисками

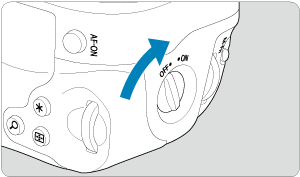

  • Щоб використовувати кнопки та диски, поверніть вимикач ON/OFF вертикальної рукоятки (4) у положення ввімкнення.
  • Кнопки та диски використовуються в такий самий спосіб, що й відповідні кнопки та диски на камері.
  1. (1) Кнопка затвора
  2. (2) Багатофункціональна кнопка Багатофункціональна кнопка
  3. (3) Головний диск Головний диск
  4. (4) Вимикач ON/OFF вертикальної рукоятки
  5. (5) Джойстик Джойстик
  1. (6) Збільшення та зменшення Кнопка збільшення/зменшення
  2. (7) Вибір точки АФ Кнопка вибору точки автофокусування
  3. (8) Фіксація АЕ Кнопка фіксації АЕ / фіксації експозиції під час зйомки зі спалахом
  4. (9) AF-ON Кнопка ввімкнення АФ
  5. (10) Диск швидкого керування 2 Диск швидкого керування 2

Використання блока живлення USB для зарядки/живлення камери

Використовуючи блок живлення USB PD-E1, можна заряджати акумулятор LP-E6P, LP-E6NH або LP-E6N, не виймаючи його з ручки-тримача акумуляторів.

Увага!

  • Акумулятори LP-E6P, LP-E6NH i LP-E6N можна заряджати разом.
  • Акумулятори LP-E6P, LP-E6NH або LP-E6N можна також заряджати окремо по одному.
  • Акумулятор LP-E6 заряджати таким способом не можна. Якщо одночасно приєднано акумулятор LP- E6 і перезаряджуваний акумулятор, жоден із них не заряджатиметься.
  • Акумулятор не заряджається, якщо акумулятор LP-E6P, LP-E6NH або LP-E6N завантажено одночасно з підключенням випрямного пристрою DR-E6.
  • За використання камери заряджання буде зупинено.
  • Якщо акумулятор розряджено, блок живлення його заряджає. У такому разі живлення не подається на камеру.

Заряджання

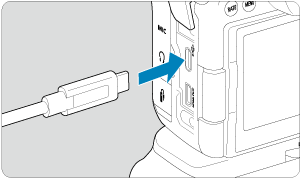

  1. Підключіть блок живлення USB.

    • Установіть перемикач живлення камери в положення Вимкнення живлення, повністю вставте штекер блока живлення USB в цифровий ввід (вивід) камери.

  2. Зарядіть акумулятор.

    • Підключіть один кінець кабелю живлення до блока живлення USB, а інший — до електричної розетки.
    • Почнеться заряджання, а індикатор заряджання почне світитися.
    • Коли заряджання буде завершено, індикатор заряджання вимкнеться.

Живлення від електромережі

Щоб підключити камеру до електромережі без заряджання акумулятора, потрібно встановити перемикач живлення камери в положення Увімкнення живлення. Однак акумулятор продовжує заряджатися під час автоматичного вимкнення живлення.

Під час живлення камери цим способом на екрані відображається [Живлення від електромережі].

Щоб змінити режим камери з живлення від електромережі на заряджання, потрібно встановити перемикач живлення камери в положення Вимкнення живлення.

Увага!

  • Живлення камери неможливе без установленого акумулятора.
  • Щоб захистити акумулятор і підтримати його в належному стані, не заряджайте його протягом 24 годин.
  • Якщо під час заряджання індикатор заряджання не світиться або виникла проблема (відображається блиманням індикатора заряджання), від’єднайте шнур живлення від електромережі, повторно встановіть акумулятор і зачекайте кілька хвилин, перш ніж під’єднати його знову. Якщо проблема не зникла, зверніться до найближчого Сервісного центру компанії Canon.
  • Необхідна тривалість заряджання та рівень заряду змінюються залежно від температури навколишнього середовища та залишкового заряду.
  • З міркувань безпеки заряджання за низьких температур триватиме довше.
  • Залишок заряду акумулятора може знижуватися, якщо живлення подається на камеру. Під час зйомки з регулярними інтервалами використовуйте повністю заряджений акумулятор, щоб уникнути його повного розрядження.
