Назви деталей

  1. (1) Диск вибору режиму
  2. (2) Блокування функцій Кнопка блокування функцій
  3. (3) Головний диск Головний диск
  4. (4) Багатофункціональна кнопка Багатофункціональна кнопка
  5. (5) Кнопка затвора
  6. (6) Кнопка відеозйомки
  7. (7) Індикатор таймера/лампа підсвічування АФ
  8. (8) Датчик дистанційного керування
  9. (9) Ручка-тримач (відсік акумулятора)
  10. (10) Отвір для кабелю випрямного пристрою
  11. (11) Кнопка попереднього перегляду глибини різкості
  12. (12) Контакти
  1. (13) Байонет
  2. (14) Контакти синхронізації спалаху
  3. (15) Роз’єм синхронізації спалаху
  4. (16) Позначка для кріплення об’єктива RF
  5. (17) Перемикач живлення
  6. (18) Кріплення ременя
  7. (19) Позначка фокальної площини Позначка фокальної площини
  8. (20) Мікрофон
  9. (21) Сенсор зображення
  10. (22) Кнопка від’єднання об’єктива
  11. (23) Штифт фіксації об’єктива
  12. (24) Кришка байонетного кріплення
  1. (1) Наочник
  2. (2) Окуляр видошукача
  3. (3) MENU Кнопка меню
  4. (4) Кришка блока роз’ємів
  5. (5) Увімкнення АФ Кнопка ввімкнення АФ
  6. (6) Диск швидкого керування 2 Диск швидкого керування 2
  7. (7) Джойстик Джойстик (можна також натискати безпосередньо кнопку)
  8. (8) Збільшення та зменшення Кнопка збільшення/зменшення
  9. (9) Q (Швидке керування) Кнопка швидкого керування
  10. (10) Індикатор доступу
  1. (11) SET Кнопка SET
  2. (12) Відтворення Кнопка відтворення
  3. (13)INFO Кнопка відображення інформації
  4. (14) Датчик видошукача
  5. (15) RATE Кнопка оцінювання
  6. (16) Гніздо для зовнішнього мікрофона Гніздо для зовнішнього мікрофона
  7. (17) Цифровий ввід (вивід) Цифровий ввід (вивід)
  8. (18) Роз’єм для підключення навушників Роз’єм для підключення навушників
  9. (19) Вихідний міні-роз’єм HDMI Вихідний мікро-роз’єм HDMI
  10. (20) Роз’єм пульта дистанційного керування Роз’єм пульта дистанційного керування
  1. (1) Ручка діоптрійного регулювання
  2. (2) Отвір для встановлення аксесуарів
  3. (3) Екран
  4. (4) Гніздо для штатива
  5. (5) Серійний номер (номер корпусу)
  6. (6) Видалення Кнопка видалення
  7. (7) Динамік
  8. (8) Фіксація АЕ Кнопка фіксації АЕ
  1. (9) Вибір точки АФ Кнопка вибору точки автофокусування
  2. (10) Кріплення ременя
  3. (11) Кришка гнізда для карти пам’яті
  4. (12) Гніздо для карти пам’яті 2
  5. (13) Гніздо для карти пам’яті 1
  6. (14) Фіксатор кришки відсіку акумулятора
  7. (15) Кришка відсіку акумулятора
  8. (16) Диск швидкого керування 1 Диск швидкого керування 1

Диск вибору режиму

Можна встановити режим зйомки.

  • (1) Режим Розумна автосцена
    • Достатньо натиснути кнопку затвора.
    • Камера встановлює параметри, які відповідають об’єкту або сцені.
      • Розумна автосцена: Розумна автосцена ()
  • (2) Режими Автоекспозиція з гнучким пріоритетом, Програма АЕ, АЕ з пріоритетом витримки, АЕ з пріоритетом діафрагми, Ручна експозиція і Ручна витримка
    • Ці режими розширюють можливості керування камерою під час зйомки різних об’єктів.
    • Автоекспозиція з гнучким пріоритетом: Автоекспозиція з гнучким пріоритетом ()
    • Програма АЕ: Програма АЕ ()
    • АЕ з пріоритетом витримки: АЕ з пріоритетом витримки ()
    • АЕ з пріоритетом діафрагми: АЕ з пріоритетом діафрагми ()
    • Ручна експозиція: Ручна експозиція ()
    • Ручна витримка: Тривала експозиція (ручна витримка) ()
  • (3) Користувацькі режими зйомки
    • Для режимів Користувацький режим зйомки 1, Користувацький режим зйомки 2 і Користувацький режим зйомки 3 () можна вказати параметри Автоекспозиція з гнучким пріоритетом, Програма АЕ, АЕ з пріоритетом витримки, АЕ з пріоритетом діафрагми, Ручна експозиція, Ручна витримка, режим роботи АФ, функції меню тощо.
  • (4) Відео Відеозйомка ()

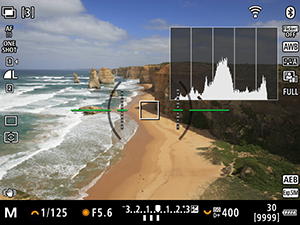

Відображення інформації на видошукачі

Відображувана інформація залежить від стану камери.

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Гніздо для акумулятора
  2. (2) Індикатор заряджання
  3. (3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Індикатор заряджання
  2. (2) Гніздо для акумулятора
  3. (3) Кабель живлення
  4. (4) Гніздо кабелю живлення

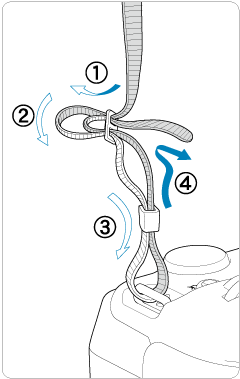

Приєднання ременя

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.
