Назви деталей

  1. (1) Кнопка MODE
  2. (2) Кнопка відеозйомки
  3. (3) Головний диск Головний диск
  4. (4) Багатофункціональна кнопка Багатофункціональна кнопка
  5. (5) Кнопка затвора
  6. (6) Підсвічування РК-панелі Кнопка перемикання відображуваної інформації та підсвічування РК-панелі
  7. (7) Індикатор таймера/лампа підсвічування АФ
  8. (8) Датчик дистанційного керування
  9. (9) Ручка-тримач (відсік акумулятора)
  10. (10) Отвір для кабелю випрямного пристрою
  11. (11) Кнопка попереднього перегляду глибини різкості
  12. (12) Контакти
  1. (13) Байонет
  2. (14) Контакти синхронізації спалаху
  3. (15) Роз’єм синхронізації спалаху
  4. (16) Позначка для кріплення об’єктива RF
  5. (17) Перемикач живлення
  6. (18) Кріплення ременя
  7. (19) Позначка фокальної площини Позначка фокальної площини
  8. (20) Мікрофон
  9. (21) Шторки затвора/сенсор зображення
  10. (22) Кнопка від’єднання об’єктива
  11. (23) Штифт фіксації об’єктива
  12. (24) Роз’єм пульта дистанційного керування
  13. (25) Кришка байонетного кріплення
  1. (1) Наочник
  2. (2) Окуляр видошукача
  3. (3) MENU Кнопка меню
  4. (4) Динамік
  5. (5) Кришка блока роз’ємів
  6. (6) РК-панель
  7. (7) Блокування функцій Кнопка блокування функцій
  8. (8) Диск швидкого керування 2 Диск швидкого керування 2
  9. (9) Увімкнення АФ Кнопка ввімкнення АФ
  10. (10) Джойстик Джойстик (можна також натискати безпосередньо кнопку)
  11. (11) Збільшення та зменшення Кнопка збільшення/зменшення
  12. (12) Q (Швидке керування) Кнопка швидкого керування
  1. (13)INFO Кнопка відображення інформації
  2. (14) SET Кнопка SET
  3. (15) Індикатор доступу
  4. (16) Видалення Кнопка видалення
  5. (17) Відтворення Кнопка відтворення
  6. (18) Мікрофон для голосових нотаток
  7. (19) Датчик видошукача
  8. (20) RATE Кнопка оцінювання/голосових нотаток
  9. (21) Гніздо для зовнішнього мікрофона Гніздо для зовнішнього мікрофона
  10. (22) Цифровий ввід (вивід) Цифровий ввід (вивід)
  11. (23) Вихідний мікро-роз’єм HDMI Вихідний мікро-роз’єм HDMI
  12. (24) Роз’єм для підключення навушників Роз’єм для підключення навушників
  13. (25) Спрацьовування спалаху Роз’єм для ПК
  1. (1) Ручка діоптрійного регулювання
  2. (2) Отвір для встановлення аксесуарів
  3. (3) Екран
  4. (4) Гніздо для штатива
  5. (5) Серійний номер (номер корпусу)
  6. (6) Фіксація АЕ Кнопка фіксації АЕ
  7. (7) Вибір точки АФ Кнопка вибору точки автофокусування
  8. (8) Кріплення ременя
  1. (9) Кришка гнізда для карти пам’яті
  2. (10) Кнопка виймання карти
  3. (11) Гніздо для карти пам’яті 2
  4. (12) Гніздо для карти пам’яті 1
  5. (13) Фіксатор кришки відсіку акумулятора
  6. (14) Кришка відсіку акумулятора
  7. (15) Диск швидкого керування 1 Диск швидкого керування 1

Перемикання інформації, відображуваної на РК-панелі

Відображувана інформація залежить від стану камери. Докладніше про піктограми див. в розділі Відображення інформації.

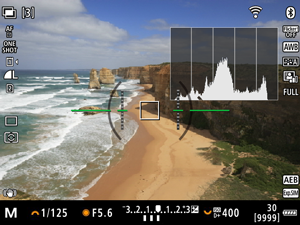

Відображення інформації на видошукачі

Відображувана інформація залежить від стану камери.

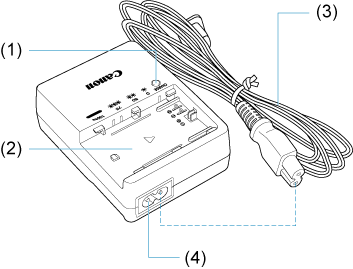

Зарядний пристрій LC-E6

Зарядний пристрій для акумулятора LP-E6P/LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Гніздо для акумулятора
  2. (2) Індикатор заряджання
  3. (3) Штепсельна вилка

Зарядний пристрій LC-E6E

Зарядний пристрій для акумулятора LP-E6NH/LP-E6N/LP-E6 ().

  1. (1) Індикатор заряджання
  2. (2) Гніздо для акумулятора
  3. (3) Кабель живлення
  4. (4) Гніздо кабелю живлення

Приєднання ременя

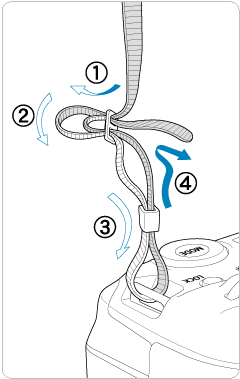

Просуньте кінець ременя крізь кріплення ременя знизу догори, а потім просуньте його крізь пряжку ременя, як показано. Затягніть ремінь і переконайтеся, що його надійно закріплено в пряжці.

Використання пристрою для захисту кабелю

Щоб під’єднати камеру до комп’ютера, використовуйте наданий у комплекті інтерфейсний кабель або кабель Canon.

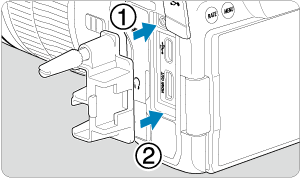

Використовуйте наданий у комплекті пристрій для захисту кабелю, коли під’єднуєте інтерфейсний кабель. Використання пристрою для захисту кабелю забезпечить надійне з’єднання та допоможе запобігти пошкодженню роз’єму.

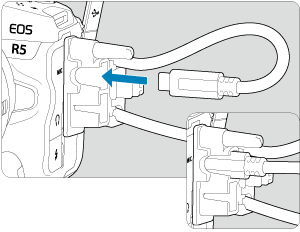

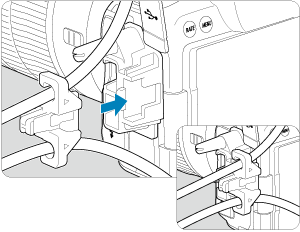

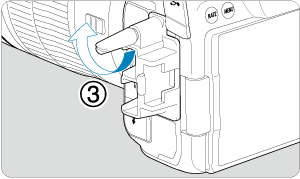

Використання наданого в комплекті інтерфейсного кабелю та наявного на ринку HDMI-кабелю

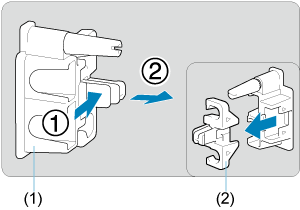

    • (1) Пристрій для захисту кабелю

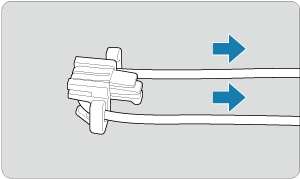

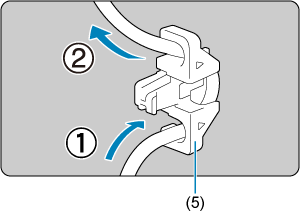

    • (2) Затискач

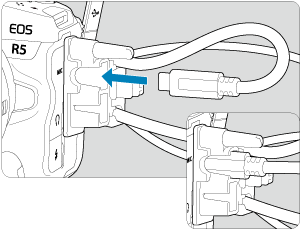

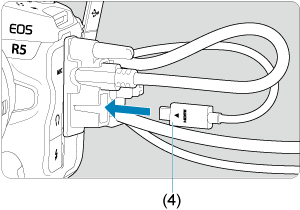

  3. Використання тонкого кабелю

    Використання товстого кабелю

    • (3) Наданий у комплекті інтерфейсний кабель

  4. Використання тонкого кабелю

    Використання товстого кабелю

  5. Використання тонкого кабелю

    Використання товстого кабелю

  6. Використання тонкого кабелю

    Використання товстого кабелю

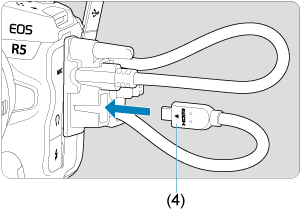

    • (4) HDMI-кабель (продається окремо)

Використання додаткового інтерфейсного кабелю Canon

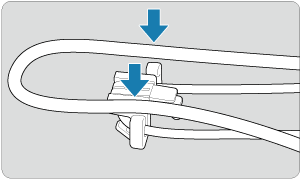

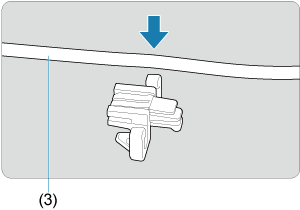

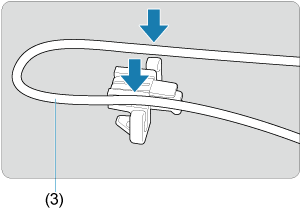

У разі використання додаткового інтерфейсного кабелю Canon протягніть кабель у затискач (5), як було показано раніше, перш ніж приєднати його до пристрою для захисту кабелю.

Увага!

  • Якщо інтерфейсний кабель підключений без пристрою для захисту кабелю, використання камери може призвести до пошкодження цифрового вводу (виводу).
  • Упевніться, що інтерфейсний кабель надійно приєднаний до цифрового вводу (виводу).

Примітка

  • Використовуйте наявний на ринку HDMI-кабель у разі підключення камери до телевізора. Під’єднуючи HDMI-кабель, слід також використовувати пристрій для захисту кабелю.
