Parça Adları

  1. (1) Otomatik zamanlayıcı lambası/AF yardımcı ışığı
  2. (2) Deklanşör tuşu
  3. (3) Çoklu işlev tuşu 2 (M-Fn 2)
  4. (4) Alan derinliği önizleme tuşu
  5. (5) Sap
  6. (6) Kart yuvası kapağı kilit düğmesi
  7. (7) Dikey Sap Çoklu İşlev tuşu
  8. (8) Dikey sap Güç düğmesi
  9. (9) Dikey Sap Ana Kadran
  10. (10) Dikey sap deklanşör tuşu
  11. (11) Aksesuar kızağı kapağı
  12. (12) RF lensi yerleştirme indeksi
  1. (13) Lens yuvası
  2. (14) Lens kilit pimi
  3. (15) Lens çıkarma tuşu
  4. (16) Deklanşör perdesi/Görüntü sensörü
  5. (17) Uzaktan kumandalı terminali
  6. (18) Kontaklar
  7. (19) Dikey sap alan derinliği önizleme tuşu
  8. (20) Dikey Sap Çoklu İşlev tuşu 2 (M-Fn 2)
  9. (21) Tripod soketi
  10. (22) Seri numarası (gövde numarası)
  11. (23) Aksesuar yerleştirme deliği
  12. (24) El askısı yuvası
  13. (25) Gövde kapağı
  1. (1) Vizör koruyucu kapak
  2. (2) Çok işlevli aksesuar kızağı
  3. (3) Flaş senkron kontakları
  4. (4) Odak düzlemi işareti
  5. (5) Sürücü modu/AF işlemi seçim tuşu
  6. (6) Mikrofon
  7. (7) İşaret lambası
  8. (8) Flaş poz telafisi/Ölçüm modu seçim tuşu
  9. (9) Askı montesi
  10. (10) Harici mikrofon IN terminali
  11. (11) Dijital terminal
  12. (12) HDMI OUT terminali
  13. (13) Kulaklık terminali
  14. (14) Ethernet RJ-45 terminali
  15. (15) Senkronizasyon terminali
  16. (16) Terminal kapağı
  17. (17) Pil çıkarma mandalı
  18. (18) Pil
  19. (19) Pil kompartıman kapağı
  1. (20) LCD panel
  2. (21) Beyaz Ayarı Beyaz ayarı tuşu
  3. (22) Poz telafisi/diyafram değeri ayarı/süre gösterim tuşu
  4. (23) Mod tuşu
  5. (24) AF nokta seçim tuşu
  6. (25) AE kilidi tuşu
  7. (26) Hızlı kontrol kadranı 2
  8. (27) AF başlatma tuşu/Akıllı kontrolör
  9. (28) Hızlı Kontrol tuşu
  10. (29) Ayar tuşu
  11. (30) Güç/Çoklu işlev kilidi düğmesi
  12. (31) Dikey sap AF başlatma tuşu/Akıllı kontrolör
  13. (32) Hoparlör
  14. (33) Ekran
  15. (34) Ağ lambası
  16. (35) Göz desteği kilit mandalı
  17. (36) Menü tuşu
  18. (37) / Çoklu işlev 3/sesli not çal (kaydetmek için basılı tut) tuşu
  1. (1) Vizör sensörü
  2. (2) Vizör göz desteği
  3. (3) Gözle kontrol kamerası
  4. (4) Çoklu kontrolör (düz de basılabilir)
  5. (5) Bilgi tuşu
  6. (6) Hızlı kontrol kadranı 1
  7. (7) Oynatma tuşu
  8. (8) Büyütme/Küçültme tuşu
  9. (9) Silme tuşu
  10. (10) / Derece verme/Sesli not tuşu
  11. (11) Dikey sap Bilgi tuşu
  12. (12) Diyopter ayarı kadranı
  13. (13) / Fotoğraf çekimi/video kaydı düğmesi
  14. (14) Video çekim tuşu
  1. (15) / Çoklu işlev/FTP sunucu görüntü aktarım tuşu
  2. (16) Ana kadran
  3. (17) / LCD panel bilgisi değiştirme/aydınlatma/kırpma tuşu
  4. (18) Askı montesi
  5. (19) Kart yuvası 1
  6. (20) Kart yuvası 2
  7. (21) Kart 1 çıkarma tuşu
  8. (22) Kart 2 çıkarma tuşu
  9. (23) Kart yuvası kapağı
  10. (24) Erişim lambası
  11. (25) Dikey sap Çoklu kontrolör (düz de basılabilir)
  12. (26) Dikey sap AE kilidi tuşu
  13. (27) Dikey sap Hızlı kontrol kadranı 2
  14. (28) Dikey sap AF nokta seçim tuşu

LCD paneli bilgisi gösterimi

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir. Simge bilgileri için Bilgi Gösterimi konusuna bakın.

Vizör bilgileri ekranı

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir.

Pil Paketi LP-E19

  1. (1) Pil kilidi mandalı
  2. (2) Kontaklar
  1. (3) Koruyucu kapak
  2. (4) Pil çıkarma mandalı

Pil Şarj Cihazı LC-E19

Pil Paketi LP-E19 için şarj cihazı ().

  1. (1) Kontaklar
  2. (2) Pil yuvaları
  3. (3) Elektrik kablosu soketi
  4. (4) Şarj performansı kontrol tuşu/Kalibrasyon tuşu
  1. (5) Şarj lambası/Şarj performansı kontrol lambası/Deşarj süresi lambası
  2. (6) Kalibrasyon (deşarj) lambası
  3. (7) Koruyucu kapak (iki tane verilir)
  4. (8) Elektrik kablosu

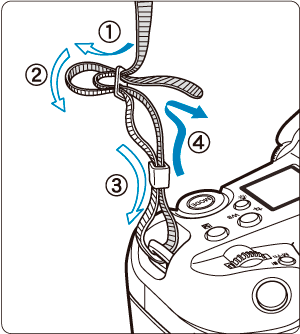

Askıyı Takma

Askının ucunu alttaki askı yuvasından geçirin, ardından gösterildiği gibi askı tokasından geçirin. Askıda herhangi bir gevşeklik kalmaması ve toka sertçe çekildiğinde dahi sağlam tutulması için gevşekliği giderin.

Kablo Koruyucusunu Kullanma

Kabloları (bir arabirim kablosu veya HDMI kablosu) bağlarken, ürünle birlikte verilen kablo koruyucuyu kullanın. Kablo koruyucusunu kullanmanız bağlantının yanlışlıkla kesilmesini ve terminalin hasar görmesini önler.

  • Fotoğraf makinesini bir bilgisayara bağlarken, bir Canon kablosu kullanın (ürünle birlikte verilir veya ayrı satılır).
  • Fotoğraf makinesini bir televizyona veya başka bir görüntüleme cihazına bağlarken piyasadan temin edilebilir bir HDMI kablosu kullanın.

Hazırlık

  1. Kablo koruyucuyu hazırlayın.

    • Kablo koruyucu, koruyucu (1) ve bir klempten (2) oluşur.

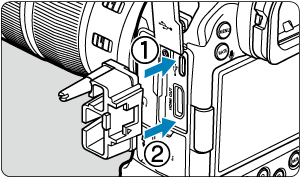

  2. Koruyucuyu fotoğraf makinesine takın.

Kablo takma/bağlama

Kabloları klempe yerleştirin, klempi koruyucuya takın ve ardından kabloları makineye bağlayın.

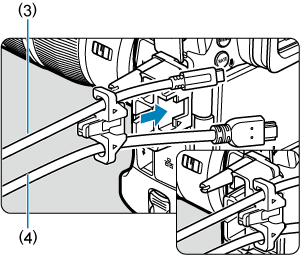

Hem Canon arabirim kablosu hem de HDMI kablosu ile

  1. Her bir kabloyu klempin içinden geçirin.

    • (3) Canon arabirim kablosu
    • (4) HDMI kablosu

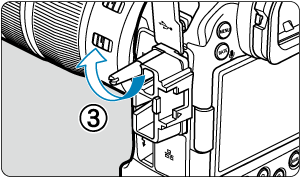

  2. Klempi koruyucuya takın.

  3. Her bir kabloyu fotoğraf makinesine bağlayın.

Sadece Canon arabirim kablosu veya HDMI kablosu ile

Kabloyu gösterildiği gibi klempten (2) geçirin, ardından klempi koruyucuya takın.

Önlem

  • Makineyi, arabirim kablosuna veya HDMI kablosuna, kablo koruyucu takmadan bağlayarak kullanmak, fotoğraf makinesi terminalinin hasar görmesine neden olabilir. Her bir kablonun fotoğraf makinesi terminaline sağlam bağlandığından emin olun.
