Özel Resimler

Fotoğraf makinesindeki özel resim dosyaları, esas olarak post prodüksiyon aşamasına işleme hazırlığı için bir ayar kombinasyonu (gamma/renk alanı, renk matrisi ve look dosyaları) uygulayarak video kaydında renk tonlarını ayarlamanıza olanak tanır.

  • Tercih ettiğiniz görüntü özelliklerine sahip videolar kaydetmek için özel bir resim dosyası seçebilirsiniz.
  • Önceden ayarlanmış özel resim dosyaları düzenlenerek yenileri oluşturulabilir.
  • Videonun renk tonlarını ayarlamak için look dosyalarını kaydedebilirsiniz.

Önlem

  • Özel resimlerin uygulanması ölçüm seviyesini değiştirebilir.

Özel Resim Dosyalarını Seçme

  1. [Çekim: Özel Resim] () seçimi yapın.

  2. [Özel Resim işlevi] seçimi yapın.

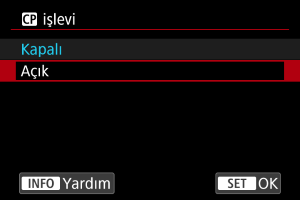

  3. [Açık] seçimi yapın.

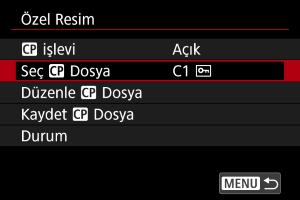

  4. [Seç Özel ResimDosya] seçimi yapın.

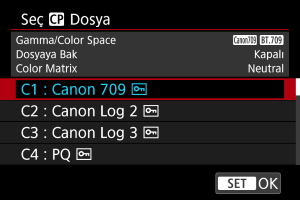

  5. Bir özel resim dosyası seçin.

    Özel Resim Dosyası Gamma/Renk Alanı Look Dosyası Renk Matrisi Özet
    C1: Canon 709 Canon 709 / BT.709 Kapalı Nötr

    BT.709 Standart’tan daha geniş dinamik aralık

    BT.709 uyumlu monitörlerde görüntülemek için uygun

    Çekimden sonra işleme olmadan da uygundur

    C2: Canon Log 2 Canon Log 2 / C.Gamut Kapalı Nötr

    Canon Log 2 gamma kullanır; çekimden sonra işleme gerekir

    Karanlık görüntü alanlarında Canon Log 3'e göre daha üstün renk tonlaması

    C3: Canon Log 3 Canon Log 3 / C.Gamut Kapalı Nötr

    Canon Log 3 gamma kullanır; çekimden sonra işleme gerekir

    Dinamik aralığı genişletirken Canon Log özelliklerini korur

    C4: PQ PQ / BT.2020 Kapalı Nötr ITU-R BT.2100 (PQ) standardıyla uyumlu bir HDR gamma eğrisi kullanır (8 bit kayıtta, ITU-R BT.2100 (PQ) standardına eşdeğer)
    C5: HLG HLG / BT.2020 Kapalı Nötr ITU-R BT.2100 (HLG) standardıyla uyumlu bir HDR gamma eğrisi kullanır (8 bit kayıtta, ITU-R BT.2100 (HLG) standardına eşdeğer)
    C6: BT.709 Standardı BT.709 Standart / BT.709 Kapalı Video

    BT.709 uyumlu monitörlerde görüntülemek için uygun

    ITU-R BT.709 standardıyla uyumlu bir gamma eğrisi kullanır

    C7 - C20 (Kullanıcı07 - Kullanıcı20) Canon 709 / BT.709 Kapalı Nötr

    BT.709 Standart’tan daha geniş dinamik aralık

    BT.709 uyumlu monitörlerde görüntülemek için uygun

    Çekimden sonra işleme olmadan da uygundur

Özel Resimleri Düzenleme

Seçilen özel resim dosyasının ayarlarını düzenleyebilirsiniz.

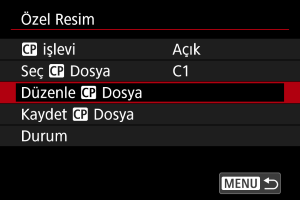

  1. [Düzenle Özel ResimDosya] seçimi yapın.

    • Korumalı ([Koruma]) bir özel resim dosyasını düzenlemek için, düzenlemeyi etkinleştirmek amacıyla [Koru] ile [Korumasız yap] seçimi yapın.
  2. Ayarları gerektiği gibi düzenleyin.

    • Düzenlemek için bir ayar seçin, ardından bunu görüntülenen ekranda ayarlayın ().

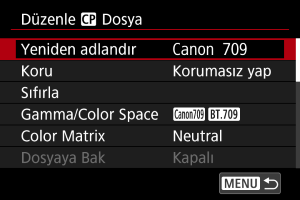

    • Düzenlenmiş bir özel resim dosyasını yeni bir adla kaydetmek için [Yeniden adlandır]’ı seçin ve bir ad girin.
    • Düzenlemeyi sıfırlamak için [Sıfırla]’yı seçin, sonra sıfırlanacak özel resim dosyasını seçin.
    • Görünüm dosyalarıyla ilgili talimatlar için Look Dosyalarını Kullanma konusuna bakın.

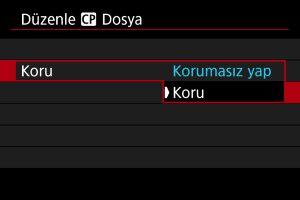

  3. Görüntüyü korumaya alın.

    • Düzenlemeyi tamamladığınızda [Koru]'yu seçin.

Özel Resim Ayar Öğeleri

Aşağıdaki öğeler [Düzenle Özel ResimDosya] kullanılarak ayarlanabilir.

Ayar Öğesi Tanım

Gamma/Renk Alanı

Gamma eğrisi ve renk alanı kombinasyonunu ayarlayın

Gamma

(1) Çıkış

(2) Giriş

Canon Log 2

Karanlık görüntü alanlarında Canon Log 3'e göre daha zengin renk tonlamasına sahip gamma

Post prodüksiyonda görüntü işlemesi gerektirir

Canon Log 3

Canon Log özelliklerini koruyan ancak genişletilmiş dinamik aralığa sahip gamma

Post prodüksiyonda görüntü işlemesi gerektirir

PQ ITU-R BT.2100 (PQ) standardıyla uyumlu bir HDR gamma (8 bit kayıtta, ITU-R BT.2100 (PQ) standardına eşdeğer)
HLG ITU-R BT.2100 (HLG) standardıyla uyumlu bir HDR gamma (8 bit kayıtta, ITU-R BT.2100 (HLG) standardına eşdeğer)
BT.709 Standard

ITU-R BT.709 standardıyla uyumlu bir gamma

BT.709 uyumlu monitörlerde görüntülemek için uygun

Canon 709

Çekimden sonra işleme olmadan da uygun olan geniş dinamik aralığa sahip gamma

BT.709 uyumlu monitörlerde izlemek için uygun

Renk uzayı C.Gamut

Canon’un görüntü sensörü özelliklerine dayalı olarak geliştirdiği ve BT.2020'den daha geniş bir renk gamını kapsayan renk alanı

ACES2065-1 renk alanına dönüştürürken de önerilir

BT.2020 UHDTV (4K/8K) için ITU-R BT.2020 standardıyla uyumlu renk alanı
BT.709 sRGB standartlarıyla uyumlu standart renk alanı

Color Matrix

Renk üretimi ayarı

Neutral Aslına uygun renk üretimi
Production Camera Sinematik renk üretimi
Video TV yayını için kontrastlı renk üretimi

Look File

Look dosyaları kullanımı

Açık Look dosyalarına göre renk ayarını etkinleştirir
Kapalı Look dosyalarına göre renk ayarını devre dışı bırakır

Look File Setup

Look dosyasını kaydetme/kaldırma

Kaydet Look dosyalarını (.cube formatı) özel resimlere kaydeder
Sil Özel resimlere kayıtlı look dosyalarını kaldırır

HLG Color

Hibrit log-gamma (HLG) renk ayarı

[Gamma/Color Space] gama [HLG] ve renk alanı [BT.2020] olarak ayarlandığında kullanılabilir

BT.2100 ITU-R BT.2100 eşdeğeri renk
Canlı ITU-R Bt.2390’da “geleneksel renk” eşdeğeri renk

Siyah

Siyah seviyesi ayarı

[Gamma/Color Space] seçeneği [Canon Log 2] veya [Canon Log 3] olduğunda kullanılamaz

Master Pedestal -50 - +50 Siyah seviyesini azaltır veya arttırır. Yüksek değerler karanlık görüntü alanlarını aydınlatır ancak kontrastı azaltır. Negatif değerler siyahları koyulaştırır.

Master Black Red

Master Black Green

Master Black Blue

-50 - +50 Siyahlardaki kırmızı, yeşil veya mavi renk üstünlüklerini düzeltir

Black Gamma

Karanlık görüntü alanları için daha düşük gamma eğrisi düzeltmesi

Gamma eğrisinin siyah kısmını aşağıdaki aralıklarda yükseltir veya düşürür

[Gamma/Color Space] seçeneği [BT.709 Standard] olduğunda kullanılabilir

(1) Çıkış

(2) Giriş

(3) Nokta

(4) Seviye

(5) Aralık

Seviye -50 - +50 Alt gamma eğrisinin yüksekliğini ayarlar
Aralık -20 - +50 Ayar aralığını [Point]'e göre ayarlar
Point Tepe noktası konumunu ayarlar

Low Key Saturation

Karanlık görüntü alanlarında renk doygunluğu ayarı

Etkinleştir Açık, Kapalı [Açık] olarak ayarlandığında ayarlama etkinleştirilir
Seviye -50 - +50 Ayar miktarını belirler

Knee

Kırpılmış vurguları önlemek için parlak görüntü alanlarının sıkıştırılması

[Gamma/Color Space] seçeneği [BT.709 Standard] olduğunda kullanılabilir

(1) Çıkış

(2) Giriş

Eğim

Nokta

Etkinleştir Açık, Kapalı [Açık] olarak ayarlandığında her ayarla ayarlama etkinleştirilir
Eğim -35 - +50 Knee noktasının üzerindeki eğimi ayarlar
Nokta 50 - 109 Knee noktasını ayarlar
Doygunluk -10 - +10 Parlak görüntü alanlarındaki renk doygunluğunu ayarlar

Netlik

Netlik ayarı

Seviye -10 - +50 Kenar netlik seviyesini artırır veya azaltır
Detail Frequency -8 - +8

Kenar iyileştirme için merkez frekansı ayarlar

Yüksek değerler frekansı artırarak görüntüleri keskinleştirir

Coring Level -30 - +50

Kenarlar ve etrafındaki görüntü alanları arasındaki, kenar iyileştirmesini belirleyen kontrast eşiğini ayarlar

Yüksek değerler ince ayrıntıların vurgulanmasını önler, gürültüyü azaltır

Limit -50 - +50 Kenar iyileştirmesinin miktarını sınırlandırır

Parazit Azaltma

Görüntü parazitinin azaltılması

Otomatik Açık, Kapalı [Açık] olduğunda otomatik olarak ayarlanır
Spatial Filter Kapalı, 1 - 12

Görüntü geneline yumuşak odak benzeri bir efekt uygulanarak parazit azaltılır

Artefakt oluşmamasına rağmen, [Kapalı] dışında bir seçeneğe ayarlandığında görüntü bir bütün olarak yumuşatılır

Frame Correlation Kapalı, 1 - 3

Kapalı dışında bir değere ayarlandığında mevcut ve önceki görüntüleri (alanları) karşılaştırarak gürültüyü azaltır

Görünür çözünürlük etkilenmese de, hareketli konular artefaktlara neden olabilir

Skin Detail

Cilt yumuşatma ayarları

Cilt tonu algılamayı ve parazit azaltmayı kontrol eder

Tespit edilen cilt tonu alanları bir zebra deseniyle görüntülenir

Efekt Seviyesi Kapalı, Düşük, Orta, Yüksek Cilt yumuşatma filtresinin seviyesini, [Yüksek] en yüksek seviye olacak şekilde ayarlar
Ton -16 - +16 Algılanacak cilt tonu tonunu ayarlar
Kroma 0 - 31 Algılanacak cilt tonu doygunluğunu ayarlar
Alan Algılanacak cilt tonu renk aralığını ayarlar
Y Seviyesi Algılanacak cilt tonu parlaklığını ayarlar

Renk Matrisi Ayarı

Görüntü renk tonlarının ince ayarı

Gain -50 - +50 Renk yoğunluğunu ayarlar
Faz -18 - +18 Ton ayarı
R-G -50 - +50 Renk tonunu açık mavi ile yeşil arasında ve kırmızı ile macenta arasında ayarlar
R-B Renk tonunu açık mavi ile mavi arasında ve kırmızı ile sarı arasında ayarlar
G-R Renk tonunu macenta ile kırmızı arasında ve yeşil ile açık mavi arasında ayarlar
G-B Renk tonunu macenta ile mavi arasında ve yeşil ile sarı arasında ayarlar
B-R Renk tonunu sarı ile kırmızı arasında ve mavi ile açık mavi arasında ayarlar
B-G Renk tonunu sarı ile yeşil arasında ve mavi ile macenta arasında ayarlar

Renk Düzeltme

Belirli renk özelliklerine sahip görüntü alanlarını düzeltmek için ayarlar

Düzeltilmesi gereken alanlar buna göre tespit edilir

Yapılandırılan ayarlarla, algılanmayan alanlar nötr renklerde görüntülenir ([Area A Revision Level], [Area B Revision Level], [Area A Revision Phase] ve [Area B Revision Phase] ayarlanırken hariç)

Alanı Seç Kapalı, Alan A, Alan B, Alan A&B

Renk düzeltme için alanları (A veya B) belirtir

[Area A] olarak ayarlandığında Alan A düzeltilir

[Area B] olarak ayarlandığında Alan B düzeltilir

[Area A&B] olarak ayarlandığında her iki alan da düzeltilir

Alan A Ayarı Faz 0 - 31 Alan A'nın renk fazını ayarlar
Alan B Ayarı Faz Alan B'nin renk fazını ayarlar
Alan A Ayarı Kroma Alan A'nın doygunluğunu ayarlar
Alan B Ayarı Kroma Alan B'nin doygunluğunu ayarlar
Alan A Ayarı Alan Alan A'nın renk aralığını ayarlar
Alan B Ayarı Alan Alan B'nin renk aralığını ayarlar
Alan A Ayarı Y Seviyesi Alan A'nın parlaklığını ayarlar
Alan B Ayarı Y Seviyesi Alan B'nin parlaklığını ayarlar
Alan A Revizyonu Seviye -50 - +50 Alan A'da doygunluğa uygulanan düzeltme miktarını ayarlar
Alan B Revizyonu Seviye Alan B'de doygunluğa uygulanan düzeltme miktarını ayarlar
Alan A Revizyonu Faz -18 - +18 Alan A'da renk fazına uygulanan düzeltme miktarını ayarlar
Alan B Revizyonu Faz Alan B'de renk fazına uygulanan düzeltme miktarını ayarlar

Diğer İşlevler

[Over 100%], fotoğraf makinesinin %100'ü aşan sinyalleri nasıl kullanacağını belirler

[Gamma/Color Space] seçeneği [BT.709 Standard] olduğunda kullanılabilir

Over 100% Through Değiştirilmemiş çıktı
Press 108'e kadar olan sinyalleri %100 seviyelerinde olacak şekilde sıkıştırır
Clip Sinyallerin %100'ü aşan kısımlarını atar

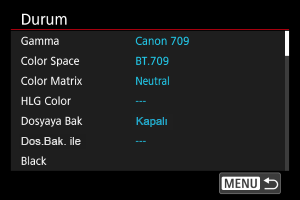

Özel Resim Ayarlarını Kontrol Etme

Özel resim dosyası ayarlarını [Özel Resim] menüsünden inceleyebilirsiniz.

  1. Bir özel resim dosyası seçin ().

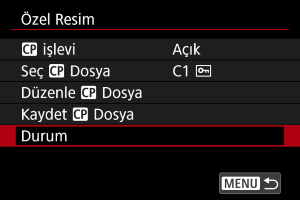

  2. [Özel Resim] ekranında [Durum]’u seçin.

  3. Ayarları kontrol edin.

Özel Resim Dosyalarını Kaydetme ve Yükleme

Düzenlenen özel resim dosyaları bir karta kaydedilebilir ve aynı modeldeki diğer fotoğraf makineleriyle kullanılabilir.

  1. Kaydetmek için bir özel resim dosyası seçin ().

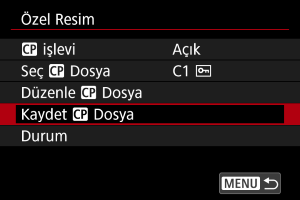

  2. [Özel Resim] ekranında [Kaydet Özel ResimDosya] seçimi yapın.

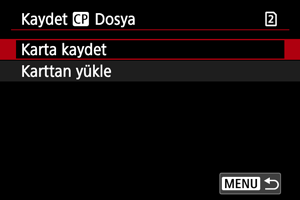

  3. Bir seçeneği belirleyin.

    • Karta kaydet

      Düzenlenen özel resim dosyasını kaydeder. Bir hedef belirleyin, sonra [Tamam]’ı seçin.

      En fazla 20 dosya kaydedilebilir. 20'den fazla dosya kaydedilmemişse, dosyayı kaydettiğinizde [Yeni Dosya] görüntülenir. 20 dosya kaydedilmişse, kaydettiğiniz yeni dosyalarla birlikte dosyaların üzerine yazılır.

    • Karttan yükle

      Bir karttan özel bir resim dosyası yükler. Yüklenecek dosyayı seçin, ardından [Tamam]’ı seçin.

Look Dosyalarını Kullanma

Kaydettiğiniz videoların renk tonunu ayarlamak için Blackmagic Design uygulaması DaVinci Resolve'den .cube formatındaki 17 veya 33 ızgaralı 3D LUT dosyalarını özel resim dosyalarına look dosyaları olarak kaydedebilirsiniz.

Look dosyalarının kaydı

Başlamadan önce, kaydedilecek look dosyası bir karta kopyalanmalıdır.

  1. Kartı fotoğraf makinesine yerleştirin.

  2. Bir özel resim dosyası seçin ().

  3. [Düzenle Özel Resim (Custom Picture)Dosya] seçimi yapın.

    • Korumalı ([Koruma]) bir özel resim dosyasını düzenlemek için, düzenlemeyi etkinleştirmek amacıyla [Koru] ile [Korumasız yap] seçimi yapın.
    • Özel bir resim dosyasını düzenleyecek ve aynı zamanda bir look dosyasını kaydedecekseniz, look dosyası kaydını en son yapın.

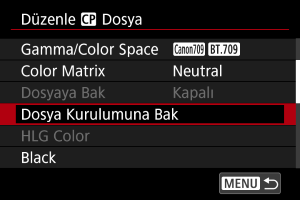

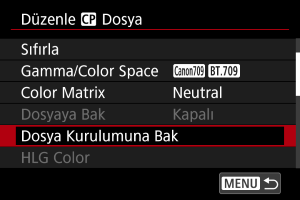

  4. [Dosya Kurulumuna Bak] seçimi yapın.

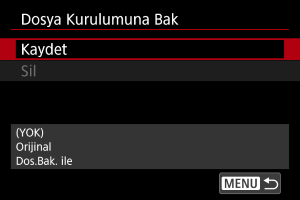

  5. [Kaydet] seçimi yapın.

    • Kart üzerindeki look dosyaları listelenir.
  6. Bir look dosyası seçin.

  7. Look dosyasını uyguladıktan sonra gama/renk alanını seçin.

  8. [Tamam] seçimi yapın.

Önlem

  • Aşağıdaki look dosyaları uyumlu değildir.

    • Başlıktaki 0-1 aralığının dışındaki giriş aralığı (“LUT_3D_INPUT_RANGE”)
    • 2 MB veya daha büyük veya 65 karakterden uzun dosya adlarına sahip (dosya uzantısı dahil)
    • Desteklenmeyen karakterler içeren dosya adları ile

      Desteklenen karakterler: 0-9, a-z, A-Z, alt çizgi (_), kısa çizgi (-), nokta (.) veya tek baytlık boşluk

  • Veri bölümü 0-1 aralığının dışındaki değerleri içerir
  • Giriş ve çıkış için uygun bir gama/renk uzayı kullanılmadığı sürece renk tonları doğru şekilde dönüştürülmeyecektir.
  • Kayıttan sonra [Gamma/Color Space], [HLG Color] veya [Over 100%] ayarlarını değiştirirseniz kayıtlı bir görünüm dosyası kullanılamaz.
  • 100'ün üzerindeki veya %0'ın altındaki sinyaller [BT.709 Standard] olarak ayarlanmış [Gamma/Color Space] ile kullanılamaz. Kullanacağınız %100'ün üzerindeki herhangi bir sinyal için look dosyalarını kaydetmeden önce, [Over 100%] içinde [Press] seçimi yapın.

  • Kayıtlı look dosyaları RAW video küçük resimlerine uygulanır ancak oynatma sırasında uygulanmaz.

Renk ayarı için look dosyalarını kullanma

Renk ayarı için kayıtlı look dosyalarını kullanabilirsiniz.

  1. [Düzenle Özel ResimDosya] ekranında [Dosyaya Bak] seçimi yapın.

  2. [Açık] seçimi yapın.

    • Look dosyalarına göre renk ayarını devre dışı bırakmak için [Kapalı] seçimi yapın.

Look dosyalarını kaldırma

  1. Bir özel resim dosyası seçin ().

  2. [Düzenle Özel ResimDosya] seçimi yapın.

  3. [Dosya Kurulumuna Bak] seçimi yapın.

  4. [Sil] seçimi yapın.

  5. [Tamam] seçimi yapın.

Canon Log Görüntü Kalitesi

  • Konuya veya çekim koşullarına bağlı olarak Canon Log ile gökyüzü, beyaz duvarlar ve benzeri nesneler parazitten etkilenebilir veya dengesiz renk tonu geçişi, poz veya renk sorunları olabilir. Karanlık görüntü alanlarında bantlanma veya parazit de fark edilebilir.
  • Kontrastı artırırsanız veya görüntüleri benzer şekillerde düzenlerseniz parazit daha belirgin hale gelebilir.
  • Öncesinde biraz deneme çekimi yapıp sonuçları kontrol edin.
  • ISO hızını değiştirirseniz veya post prodüksiyonda renk tonlaması yaparsanız görüntü kalitesi artabilir.

Önlem

  • Canon Log ile düşük ışık altında veya düşük kontrastlı konularda otomatik odaklanma daha zor olabilir.

    Otomatik odaklama zorluğu, maksimum açıklığa yakın çekim yaparak veya parlak bir lens kullanarak azaltılabilir.

  • [Çekim: Lens hatası düzeltme] içindeki [Çvre aydınlat. düzelt], Canon Log ayarlandığında [Açık] konumundaysa görüntü kenarlarında parazitlenme görülebilir.
  • [Çekim: FotoğraflarVideoOynatmaHDR/C.Log İzleme Yardımcısı] seçeneği [Açık] olarak ayarlanmış histogramlar İzleme Yardımcısı ekranı için dönüştürmeye dayalı değildir. Histogramda griye yakın renklerde görünen görüntü alanları, kullanılmayan sinyal değerlerini belirtir.
