Parça Adları

Askıyı Takma
Kablo Koruyucusunu Kullanma

(1) Mod tuşu
(2) Video çekim tuşu
(3) Askı montesi
(4) Ana kadran
(5) Deklanşör tuşu
(6) / Çoklu işlev/FTP sunucu görüntü aktarım tuşu
(7) Otomatik zamanlayıcı lambası/AF yardımcı ışığı
(8) Sap (pil kompartımanı)
(9) DC bağlayıcı kablo yuvası
(10) Alan derinliği önizleme tuşu
(11) Kontaklar
(12) Lens yuvası

(13) Aksesuar kızağı kapağı
(14) Flaş senkron kontakları
(15) Çok işlevli aksesuar kızağı
(16) RF lensi yerleştirme indeksi
(17) Odak düzlemi işareti
(18) Askı montesi
(19) İşaret lambası
(20) Deklanşör perdesi/Görüntü sensörü
(21) Lens çıkarma tuşu
(22) Lens kilit pimi
(23) Uzaktan kumandalı terminali
(24) Gövde kapağı

(1) LCD panel
(2) Vizör koruyucu kapak
(3) Hoparlör
(4) Mikrofon
(5) / Fotoğraf çekimi/video kaydı düğmesi
(6) Terminal kapağı
(7) Harici mikrofon IN terminali
(8) Dijital terminal
(9) Hava çıkış deliği
(10) Kulaklık terminali
(11) HDMI OUT terminali
(12) Senkronizasyon terminali
(13) / LCD panel bilgisi değiştirme/aydınlatma/kırpma tuşu

(14) Güç/Çoklu işlev kilidi düğmesi
(15) Hızlı kontrol kadranı 2
(16) AE kilidi tuşu
(17) AF nokta seçim tuşu
(18) AF başlatma tuşu
(19) Çoklu kontrolör (düz de basılabilir)
(20) Hızlı kontrol kadranı 1
(21) Ayar tuşu
(22) Silme tuşu
(23) Oynatma tuşu
(24) Menü tuşu
(25) / Derece verme/Sesli not tuşu

(1) Vizör göz desteği
(2) Ekran
(3) Aksesuar yerleştirme deliği
(4) Hava giriş deliği
(5) Tripod soketi
(6) Seri numarası (gövde numarası)
(7) Aksesuar yerleştirme deliği
(8) Erişim lambası
(9) Diyopter ayarı düğmesi

(10) Büyütme/Küçültme tuşu
(11) Bilgi tuşu
(12) Hızlı Kontrol tuşu
(13) Kart yuvası kapağı
(14) Pil kompartıman kapağı kilidi
(15) Pil kompartıman kapağı
(16) Kart yuvası 1
(17) Kart yuvası 2
(18) Kart çıkarma tuşu

LCD paneli bilgisi gösterimi

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir. Simge bilgileri için Bilgi Gösterimi konusuna bakın.

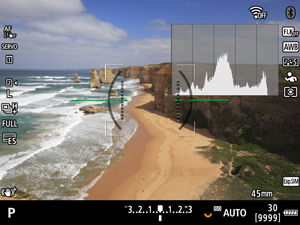

Vizör bilgileri ekranı

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir.

Pil Şarj Cihazı LC-E6

Pil Paketi LP-E6P/LP-E6NH/LP-E6N/LP-E6 () için şarj cihazı.

(1) Pil yuvaları
(2) Şarj lambası

(3) Elektrik kablosu

Pil Şarj Cihazı LC-E6E

Pil Paketi LP-E6P/LP-E6NH/LP-E6N/LP-E6 () için şarj cihazı.

(1) Şarj lambası
(2) Pil paketi yuvası

(3) Elektrik kablosu
(4) Elektrik kablosu soketi

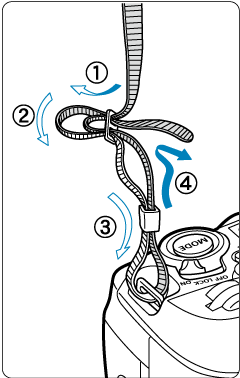

Askıyı Takma

Askının ucunu alttaki askı yuvasından geçirin, ardından gösterildiği gibi askı tokasından geçirin. Askıda herhangi bir gevşeklik kalmaması ve toka sertçe çekildiğinde dahi sağlam tutulması için gevşekliği giderin.

Kablo Koruyucusunu Kullanma

Kabloları (bir arabirim kablosu veya HDMI kablosu) bağlarken, ürünle birlikte verilen kablo koruyucuyu kullanın. Kablo koruyucusunu kullanmanız bağlantının yanlışlıkla kesilmesini ve terminalin hasar görmesini önler.

Fotoğraf makinesini bir bilgisayara bağlarken, bir Canon kablosu kullanın (ürünle birlikte verilir veya ayrı satılır).
Fotoğraf makinesini bir televizyona veya başka bir görüntüleme cihazına bağlarken piyasadan temin edilebilir bir HDMI kablosu kullanın.

Hazırlık

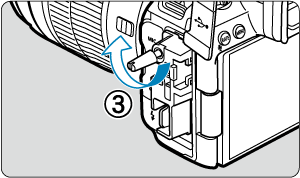

Kablo koruyucuyu hazırlayın.
- Kablo koruyucu, koruyucu (1) ve bir klempten (2) oluşur.

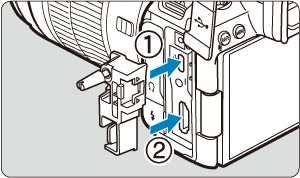

Koruyucuyu fotoğraf makinesine takın.

Kablo takma/bağlama

Kabloları klempe yerleştirin, klempi koruyucuya takın ve ardından kabloları makineye bağlayın.

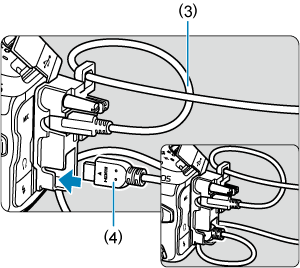

Hem Canon arabirim kablosu hem de HDMI kablosu ile

Her bir kabloyu klempin içinden geçirin.
- (3) Canon arabirim kablosu
- (4) HDMI kablosu
Klempi koruyucuya takın.
Her bir kabloyu fotoğraf makinesine bağlayın.

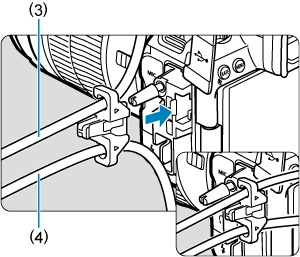

Sadece Canon arabirim kablosu veya HDMI kablosu ile

Kabloyu gösterildiği gibi klempten (2) geçirin, ardından klempi koruyucuya takın.

Önlem

Makineyi, arabirim kablosuna veya HDMI kablosuna, kablo koruyucu takmadan bağlayarak kullanmak, fotoğraf makinesi terminalinin hasar görmesine neden olabilir. Her bir kablonun fotoğraf makinesi terminaline sağlam bağlandığından emin olun.
