Parça Adları

  1. (1) Otomatik zamanlayıcı lambası/AF yardımcı ışığı
  2. (2) Deklanşör tuşu
  3. (3) Çoklu işlev tuşu 2 (M-Fn 2)
  4. (4) Alan derinliği önizleme tuşu
  5. (5) Sap
  6. (6) Dikey Sap Çoklu İşlev tuşu
  7. (7) Dikey Sap Ana Kadran
  8. (8) Dikey sap deklanşör tuşu
  9. (9) RF lensi yerleştirme indeksi
  10. (10) Lens yuvası
  11. (11) Lens kilit pimi
  1. (12) Lens çıkarma tuşu
  2. (13) Deklanşör perdesi/Görüntü sensörü
  3. (14) Uzaktan kumandalı terminali
  4. (15) Kontaklar
  5. (16) Dikey sap alan derinliği önizleme tuşu
  6. (17) Dikey Sap Çoklu İşlev tuşu 2 (M-Fn 2)
  7. (18) Tripod soketi
  8. (19) Seri numarası (gövde numarası)
  9. (20) Aksesuar yerleştirme deliği
  10. (21) Gövde kapağı
  1. (1) Vizör koruyucu kapak
  2. (2) Çok işlevli aksesuar kızağı
  3. (3) Flaş senkron kontakları
  4. (4) Odak düzlemi işareti
  5. (5) Sürücü modu/AF işlemi seçim tuşu
  6. (6) Mikrofon
  7. (7) Flaş poz telafisi/Ölçüm modu seçim tuşu
  8. (8) Askı montesi
  9. (9) Harici mikrofon IN terminali
  10. (10) Dijital terminal
  11. (11) HDMI micro OUT terminali
  12. (12) Kulaklık terminali
  13. (13) Ethernet RJ-45 terminali
  14. (14) PC terminali
  15. (15) Terminal kapağı
  16. (16) Pil çıkarma mandalı
  1. (17) Pil
  2. (18) Pil kompartıman kapağı
  3. (19) LCD panel
  4. (20) LCD panel bilgisi değiştirme/Aydınlatma tuşu
  5. (21) Poz telafisi/Diyafram değeri ayar tuşu
  6. (22) Mod tuşu
  7. (23) AF nokta seçim tuşu
  8. (24) AE kilidi tuşu
  9. (25) Hızlı kontrol kadranı 2
  10. (26) AF başlatma tuşu/Akıllı kontrolör
  11. (27) Hızlı Kontrol tuşu
  12. (28) Erişim lambası
  13. (29) Güç/Çoklu işlev kilidi düğmesi
  14. (30) Hoparlör
  15. (31) Ekran
  16. (32) Menü tuşu
  17. (33) / Derece verme/Sesli not tuşu
  1. (1) Vizör göz desteği
  2. (2) Çoklu kontrolör (düz de basılabilir)
  3. (3) Bilgi tuşu
  4. (4) Ayar tuşu
  5. (5) Hızlı kontrol kadranı 1
  6. (6) Oynatma tuşu
  7. (7) Ağ lambası
  8. (8) Büyütme/Küçültme tuşu
  9. (9) Silme tuşu
  10. (10) Diyopter ayarı düğmesi
  11. (11) Fotoğraf çekimi/ video kaydı düğmesi
  1. (12) Çoklu işlev tuşu
  2. (13) Ana kadran
  3. (14) Askı montesi
  4. (15) Video çekim tuşu
  5. (16) Kart yuvası 1
  6. (17) Kart yuvası 2
  7. (18) Kart yuvası kapağı
  8. (19) Kart 1 çıkarma tuşu
  9. (20) Dikey sap Çoklu kontrolör (düz de basılabilir)
  10. (21) Dikey sap AF başlatma tuşu/Akıllı kontrolör
  11. (22) Dikey sap Hızlı kontrol kadranı 2
  12. (23) Dikey sap AE kilidi tuşu
  13. (24) Dikey sap AF nokta seçim tuşu

LCD paneli bilgisi gösterimi

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir. Simge bilgileri için Bilgi Gösterimi konusuna bakın.

Vizör bilgileri ekranı

Görüntülenen bilgiler fotoğraf makinesi durumuna göre değişir.

Pil Paketi LP-E19

  1. (1) Pil kilidi mandalı
  2. (2) Kontaklar
  1. (3) Koruyucu kapak
  2. (4) Pil çıkarma mandalı

Pil Şarj Cihazı LC-E19

Pil Paketi LP-E19 için şarj cihazı ().

  1. (1) Kontaklar
  2. (2) Pil yuvaları
  3. (3) Elektrik kablosu soketi
  4. (4) Şarj performansı kontrol tuşu/Kalibrasyon tuşu
  1. (5) Şarj lambası/Şarj performansı kontrol lambası/Deşarj süresi lambası
  2. (6) Kalibrasyon (deşarj) lambası
  3. (7) Koruyucu kapak (iki tane verilir)
  4. (8) Elektrik kablosu

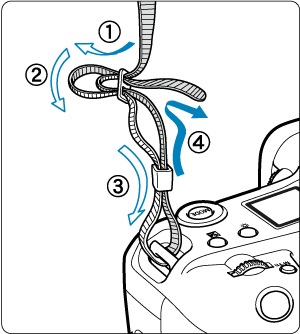

Askıyı Takma

Askının ucunu alttaki askı yuvasından geçirin, ardından gösterildiği gibi askı tokasından geçirin. Askıda herhangi bir gevşeklik kalmaması ve toka sertçe çekildiğinde dahi sağlam tutulması için gevşekliği giderin.

Kablo Koruyucusunu Kullanma

  • Fotoğraf makinesini bir bilgisayara bağlarken size verilen arabirim kablosunu veya bir Canon kablosu kullanın.
  • Fotoğraf makinesini bir monitöre veya başka bir görüntüleme cihazına bağlarken piyasadan temin edebileceğiniz bir HDMI kablosunu kullanın.
  • Arabirim kablosunu bağlarken, size verilen kablo koruyucusunu kullanın. Kablo koruyucusunu kullanmanız bağlantının yanlışlıkla kesilmesini ve terminalin hasar görmesini önler.

Hazırlık

Kablo koruyucu, koruyucu (1) ve bir klempten (2) oluşur.

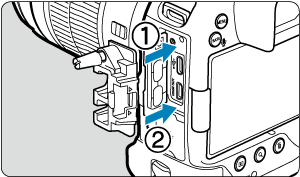

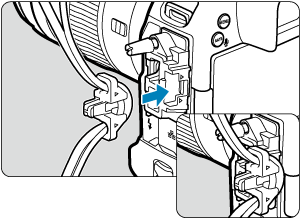

Koruyucuyu fotoğraf makinesine takın.

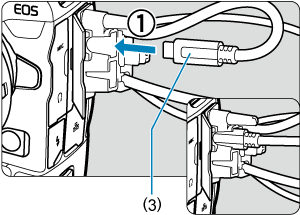

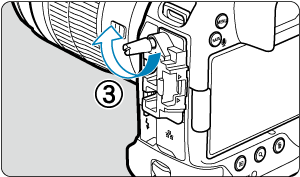

Size verilen arabirim kablosu ve piyasadan temin edilen ince bir HDMI kablosuyla

    • (3) Verilen arabirim kablosu
    • (4) Piyasadan temin edilebilir ince HDMI kablosu

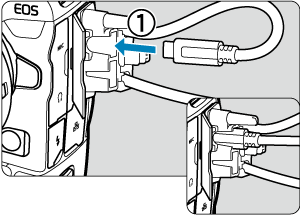

Size verilen veya opsiyonel Canon arabirim kablosu ve piyasadan temin edilen bir kalın HDMI kablosuyla

    • (5) Verilen veya opsiyonel Canon arabirim kablosu
    • (6) Piyasadan temin edilebilir kalın HDMI kablosu

Sadece opsiyonel Canon arabirim kablosu veya piyasadan temin edilen bir HDMI kablosuyla

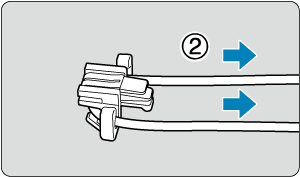

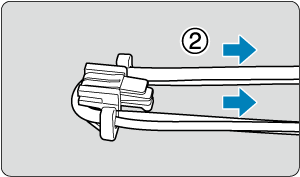

Opsiyonel Canon arabirim kablosunu veya piyasadan temin edilen kalın/ince HDMI kablosunu kullanırken, kablo klempini kablo koruyucusuna geçirmeden önce kabloyu gösterildiği gibi (2) klempten geçirin.

Önlem

  • Makineyi, arabirim kablosuna veya HDMI kablosuna, kablo koruyucu takmadan bağlayarak kullanmak, fotoğraf makinesi terminalinin hasar görmesine neden olabilir. Her bir kablonun fotoğraf makinesi terminaline sağlam bağlandığından emin olun.
